HLN-40H-54A

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 40W 1 90V(AC) 305V(AC) 750mA 导线安装,底座安装 161mm*61.5mm*35mm
供应商型号: SCE-HLN-40H-54A
供应商: 海外现货
标准整包数: 1

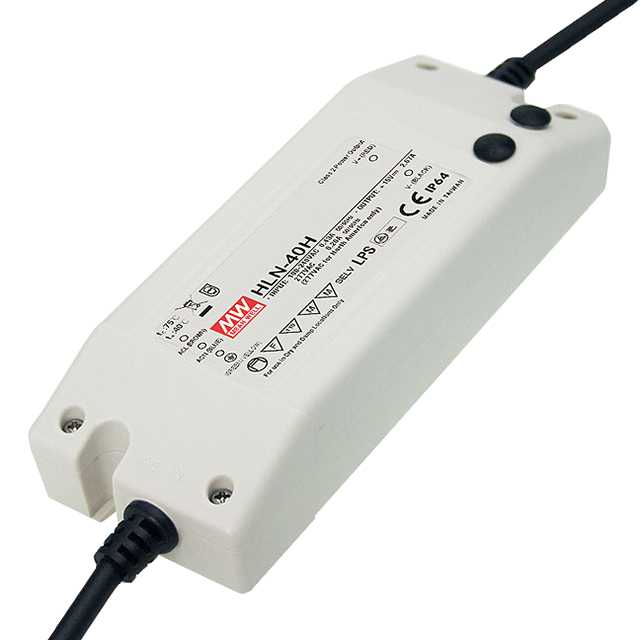

MEAN WELL/台湾明纬 开关电源 HLN-40H-54A

HLN-40H-54A概述

    HLN-40H系列40W单输出开关电源技术手册

    产品简介


    HLN-40H系列40W单输出开关电源是一款高性能、高效能的产品,专为LED照明、工业控制及其他需要稳定直流电源的应用场合设计。其主要功能是提供稳定的直流电压和电流,同时具备过载保护和短路保护功能。它通过内部可调电位计可以调整输出电压和恒流水平,适用于多种不同的应用需求。

    技术参数


    - 型号: HLN-40H系列
    - 输出电压: 12V, 15V, 20V, 24V, 30V, 36V, 42V, 48V, 54V
    - 额定电流: 0.45A ~ 3.33A
    - 额定功率: 40W
    - 纹波噪声: 最大150mVp-p(对于某些型号可达200mVp-p或300mVp-p)
    - 输入电压范围: 90 ~ 305VAC
    - 频率范围: 47 ~ 63Hz
    - 电源效率: 86.5% ~ 89%
    - 功率因数: 0.92 ~ 0.98
    - 工作温度范围: -40°C ~ +50°C
    - 湿度范围: 20% ~ 95% RH非冷凝
    - 安全标准: UL8750, CSA C22.2 No. 250.0-08, EN61347-1, EN61347-2-13, GB19510.1, GB19510.14, J61347-1, J61347-2-13
    - 耐压测试: 输入-输出:3.75KVAC,输入-接地:2KVAC,输出-接地:0.5KVAC
    - 存储条件: 温度:-40°C ~ +80°C,湿度:10% ~ 95% RH

    产品特点和优势


    - 高效率: 达到89%的工作效率,节省能源,降低运行成本。
    - 宽输入电压范围: 支持90 ~ 305VAC的输入电压,适合全球不同地区的电网。
    - 多功能调节: 通过内置电位计可调整输出电压和电流,适应多种应用需求。
    - 过载保护与短路保护: 具备自动恢复功能,确保长期稳定运行。
    - 优异的安全性能: 符合多项国际安全标准,保障设备和使用者的安全。

    应用案例和使用建议


    HLN-40H系列广泛应用于LED照明、工业自动化等领域。例如,在LED照明系统中,可以通过调节输出电流来实现灯具亮度的无级调光,从而达到节能的效果。在实际使用过程中,需要注意的是,连接电路时需严格按照手册要求进行操作,以避免因错误连接导致的安全隐患。

    兼容性和支持


    - 兼容性: 该产品具有良好的电气兼容性,能够与市场上大多数电子设备和控制系统兼容。
    - 支持服务: 厂商提供详尽的技术文档和客户服务支持,如果遇到任何问题,均可联系制造商获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否正常,必要时重新调整内部电位计 |
    | 短路保护触发 | 确认负载是否正常,排除短路后重启电源 |
    | 效率低 | 检查输入电压和电流是否在正常范围内,调整至最优工作点 |

    总结和推荐


    HLN-40H系列40W单输出开关电源以其高效、稳定和安全的特点,成为许多应用场合的理想选择。其宽泛的输入电压范围和可调节的输出参数使其非常适合于多种复杂的工作环境。无论是从产品质量还是售后服务的角度来看,这款产品都是值得推荐的优秀选择。

HLN-40H-54A参数

参数
电压-输出2 -
最大输入电压 305V(AC)
输出功率 40W
电压-输出4 -
负载调节 -
电流-输出1 750mA
电流-输出2 -
电压-输出1 -
最小输入电压 90V(AC)
输出数量 1
电压-输出3 -
长*宽*高 161mm*61.5mm*35mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 盒装

HLN-40H-54A数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HLN-40H-54A HLN-40H-54A数据手册

HLN-40H-54A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 386.881
5+ ¥ 374.0179
10+ ¥ 355.9877
20+ ¥ 343.1246
库存: 9
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 386.88
