首页  >  产品百科  >  PCD-16-1400B

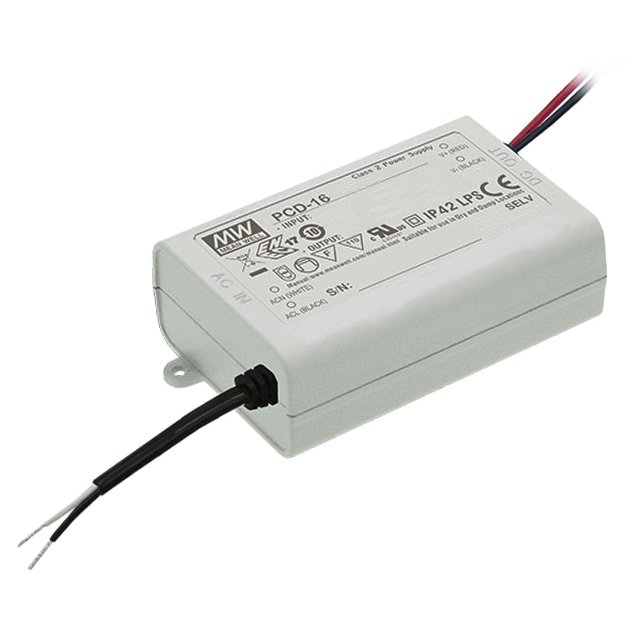

PCD-16-1400B

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: Mean Well LED驱动电源 , 16.8W, IP42, 可调光
供应商型号: TW-PCD-16-1400B
供应商: 国内现货
标准整包数: 1

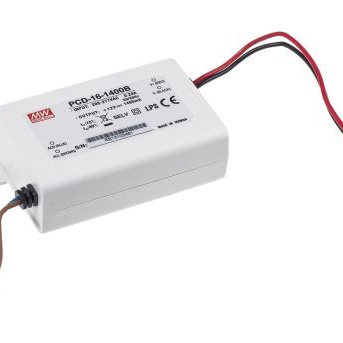

MEAN WELL/台湾明纬 开关电源 PCD-16-1400B

PCD-16-1400B概述

    16W 单输出可调光AC LED电源供应器PCD-16系列技术手册

    产品简介


    PCD-16系列是一款适用于LED照明系统的16W单输出可调光交流(AC)电源供应器。此产品支持115VAC或230VAC输入模式,能够在工业和商业应用中实现高效稳定的电力转换。PCD-16系列的特性包括内置的主动式功率因数校正(PFC)功能、恒流设计、全面的保护措施、IP42等级防护以及优良的温度系数。这些特性使得PCD-16系列成为市场上一个高性能的LED驱动器选择。

    技术参数


    - 输出电流:
    - PCD-16-350:350mA
    - PCD-16-700:700mA
    - PCD-16-1050:1050mA
    - PCD-16-1400:1400mA
    - 电流精度:±5.0%
    - 输入电压范围:16.8W
    - 工作电压范围:47~63Hz
    - 功率因数(典型值):115VAC下>0.9;230VAC下>0.9;277VAC下>0.9(满载)
    - 效率(典型值):82% (PCD-16-350), 81% (PCD-16-700), 80.5% (PCD-16-1050), 80% (PCD-16-1400)
    - 启动时间:典型值≤4.6Vp-p (PCD-16-350)
    - 待机功耗:<0.5mA (120VAC/240VAC)
    - 工作温度范围:-30℃至+60℃
    - 存储温度范围:-40℃至+80℃
    - 防振性能:10~500Hz,2G,12分钟/周期,每个轴72分钟
    - 重量:0.19Kg
    - 尺寸:84mm x 57mm x 29.5mm (长x宽x高)

    产品特点和优势


    1. 高效率:在多种负载条件下,PCD-16系列可以达到80%以上的效率,这使得它在商业和工业环境中非常经济高效。
    2. 宽电压输入范围:支持115VAC至277VAC的输入电压,使其适合全球不同地区的供电标准。
    3. 低THD:在满载条件下,总谐波失真(THD)小于20%,确保输出稳定且不会干扰其他电器设备。
    4. 安全可靠:具备短路和过温保护功能,确保长期稳定运行。
    5. 环境适应性强:在-30℃至+60℃的工作温度范围内,依然能够提供稳定的输出,适用于各种恶劣环境。

    应用案例和使用建议


    1. 安装示例:PCD-16系列非常适合用于住宅、商业建筑以及公共设施中的LED灯具驱动。例如,在商场、酒店、医院等场所,这些灯具可以提供稳定的光线,同时降低能源消耗。
    2. 使用建议:
    - 温度控制:尽管PCD-16系列具有一定的温度补偿能力,但最好在通风良好的环境中使用,以避免高温影响其寿命。
    - 电源保护:在复杂电路上使用时,建议安装额外的保护装置,如浪涌保护器,以防止电网波动对PCD-16系列造成损坏。
    - 正确连接:为了获得最佳效果,直接连接到LED灯具是建议的方式,但不适用于额外的驱动器。另外,在连接任何设备前,请务必查阅详细手册,确保所有连接符合规范。

    兼容性和支持


    PCD-16系列广泛兼容多种TRIAC基调光器,具体型号包括Lutron Skylark、Leviton SureSlide等。制造商提供的技术支持涵盖了保修期内的所有问题,同时也提供了详细的用户手册和安装指南,以帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:电源在某些情况下无法启动。
    - 解决方案:检查电源与灯具之间的连接是否稳固,确认输入电压是否在正常范围内。
    2. 问题:在高湿度环境下,电源工作不稳定。
    - 解决方案:确保设备处于干燥通风的环境中,必要时可以增加额外的湿度控制措施。
    3. 问题:电源发出异常声音。
    - 解决方案:检查电源和灯具的连接是否松动,如果松动,请重新紧固。

    总结和推荐


    综上所述,PCD-16系列以其高效率、宽电压输入范围、低THD和多种保护机制等特性,展现了其卓越的产品性能。此外,制造商提供的详尽支持和服务也保证了用户的满意度。因此,我们强烈推荐该产品给需要高性能、高可靠性LED电源供应器的客户。

PCD-16-1400B参数

参数
电压-输出1 -
最小输入电压 180V(AC)
电流-输出2 -
电流-输出1 1.4A
电压-输出2 -
电压-输出3 -
最大输入电压 295V(AC)
输出功率 17W
负载调节 -
电压-输出4 -
输出数量 1
长*宽*高 84mm*57mm*29.5mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 盒装

PCD-16-1400B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 PCD-16-1400B PCD-16-1400B数据手册

PCD-16-1400B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 74
库存: 9
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 74
直接购买
加入购物车
