首页  >  产品百科  >  HLG-320H-54AB

HLG-320H-54AB

产品分类: LED电源
厂牌: MEAN WELL/台湾明纬
产品描述: 321W 1 90V(AC) 305V(AC) 底座安装 225.2mm*90mm*43.8mm
供应商型号: TW-HLG-320H-54AB
供应商: 国内现货
标准整包数: 1

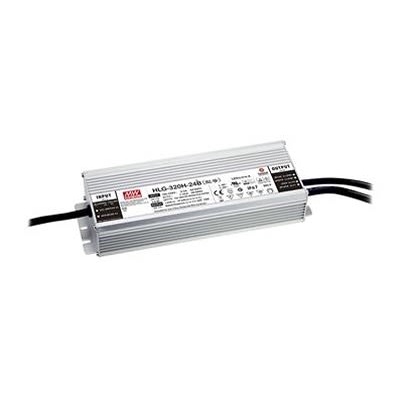

MEAN WELL/台湾明纬 LED电源 HLG-320H-54AB

HLG-320H-54AB概述


    产品简介


    HLG-320H系列是320W恒定电压加恒定电流的LED驱动器,适用于各种类型的LED灯具。该系列产品在输入电压范围为90-305VAC时,提供多种额定电压选项(12V到54V),旨在为LED照明系统提供灵活的设计选项。HLG-320H拥有高效率(最高可达94%),无风扇设计使得整个系列能够在-40°C至+90°C的外壳温度下运行。通过金属外壳和IP67/IP65防护等级设计,它适用于室内和室外应用。

    技术参数


    - 额定功率: 220-321W
    - 输出电压: 12V, 15V, 20V, 24V, 30V, 36V, 42V, 48V, 54V
    - 额定电流: 3.35A~27A
    - 线性调整率: <1%
    - 负载调整率: <3%
    - 总谐波失真: <20%(满载)
    - 功率因数: 0.94~0.98
    - 工作温度: -40°C ~ +90°C
    - 最大外壳温度: +90°C
    - 输入电流: 3.5A(115VAC), 1.65A(230VAC), 1.45A(277VAC)
    - 防护等级: IP65, IP67(C型除外)

    产品特点和优势


    HLG-320H系列LED驱动器的主要特点是其高效率、宽电压范围和宽温操作能力。此外,它具有出色的保护功能,如过流、过压和过温保护,并且配备了多种调光方法,以满足不同的设计需求。通过这些特点,HLG-320H能够为用户提供可靠且高效的LED照明解决方案。

    应用案例和使用建议


    HLG-320H广泛应用于商业、工业及户外照明项目。例如,在道路照明、停车场照明、广告牌照明和景观照明等领域均有应用。在选择和使用HLG-320H时,建议考虑其工作环境的温度和湿度条件,并根据具体应用需求选择合适的型号。

    兼容性和支持


    HLG-320H系列符合多项国际标准,如EN55015, EN55032, EN61000-3-2, EN61000-3-3, GB19510.1, GB19510.14, EAC TP TC 020, KC K00015等。这意味着它能够很好地与其他标准设备配合使用。此外,制造商提供了详细的技术文档和售后服务,确保用户在安装和使用过程中能够获得充分的支持。

    常见问题与解决方案


    1. 问题: 驱动器无法正常启动
    - 解决方案: 检查电源连接是否正确,确认输入电压范围,并确保负载在允许范围内。
    2. 问题: 输出电压不稳定
    - 解决方案: 检查负载是否稳定,检查连接线是否有接触不良的情况,必要时重新连接。
    3. 问题: 温度过高
    - 解决方案: 确认散热措施是否到位,确保有足够的通风空间,必要时可以降低负载。

    总结和推荐


    HLG-320H系列LED驱动器以其高效率、宽电压范围、宽温操作能力和可靠的保护功能,在LED照明市场中表现出色。该系列产品不仅适用于商业和工业应用,还能满足严格的户外使用要求。考虑到其广泛的应用范围、优秀的技术特性和全面的支持服务,强烈推荐使用HLG-320H系列LED驱动器。

HLG-320H-54AB参数

参数
输出功率 321W
电压-输出2 -
电流-输出2 -
电流-输出1 -
输出数量 1
电压-输出1 -
最小输入电压 90V(AC)
最大输入电压 305V(AC)
电压-输出4 -
负载调节 -
电压-输出3 -
长*宽*高 225.2mm*90mm*43.8mm
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 盒装

HLG-320H-54AB数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 LED电源 MEAN WELL/台湾明纬 HLG-320H-54AB HLG-320H-54AB数据手册

HLG-320H-54AB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 460
库存: 6
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 460
直接购买
加入购物车
