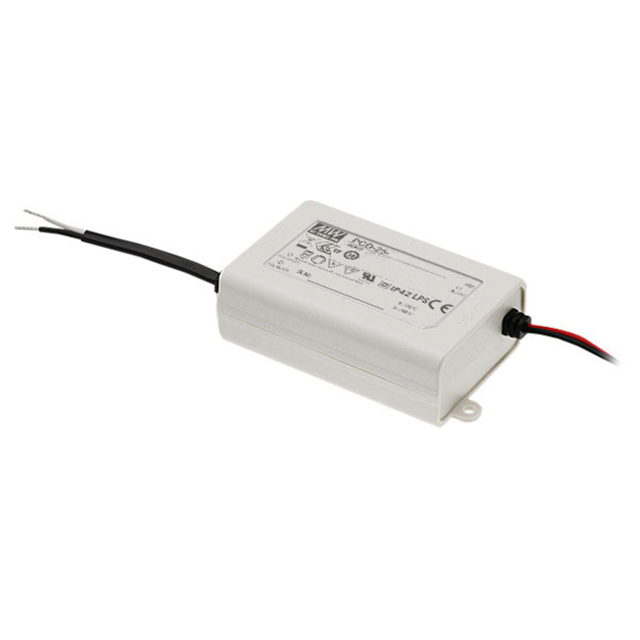

PCD-25-700B

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: Mean Well LED驱动电源, 25.2W, IP42, 可调光
供应商型号: 4206566
供应商: 海外现货
标准整包数: 1

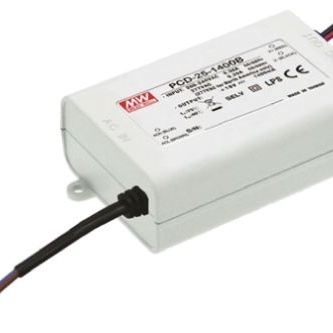

MEAN WELL/台湾明纬 开关电源 PCD-25-700B

PCD-25-700B概述


    产品简介


    PCD-25系列单输出交流可调光LED电源是专为LED照明系统设计的高效能电源解决方案。本系列产品包括PCD-25-350、PCD-25-700、PCD-25-1050和PCD-25-1400四种型号,分别支持350mA、700mA、1050mA和1400mA的额定电流。这些电源提供稳定可靠的电源供应,适用于各种LED照明应用,包括家居照明、商业照明和工业照明等。

    技术参数


    | 参数 | PCD-25-350 | PCD-25-700 | PCD-25-1050 | PCD-25-1400 |

    | 额定电流 | 350mA | 700mA | 1050mA | 1400mA |
    | 工作电压范围 | 20.3W | 25.2W | 25.2W | 25.2W |
    | 输出纹波和噪声(最大) | 4.6Vp-p | 2.7Vp-p | 2.2Vp-p | 2.0Vp-p |
    | 输入保护电流(最大) | 60V | 50V | 35V | 25V |
    | 建立时间 | 500ms | 2000ms | - | - |
    | 频率范围 | 47 ~ 63Hz | - | - | - |
    | 功率因数(典型) | PF>0.9 | PF>0.9 | PF>0.9 | PF>0.9 |
    | 效率(典型) | 82% | 81% | 80.5% | 80% |
    | 空载输入电流(典型) | 0.6A/115VAC | 0.3A/230VAC | 0.2A/277VAC | - |
    | 输入浪涌电流(最大) | <0.5mA | 120VAC | 240VAC | - |
    | 工作温度范围 | -30 ~ +60°C | - | - | - |
    | 工作湿度范围 | 20 ~ 95% RH 非冷凝 | - | - | - |
    | 存储温度和湿度范围 | -40 ~ +80°C,10 ~ 95% RH | - | - | - |
    | 振动测试 | 10 ~ 500Hz, 2G, 12分钟/周期, 各轴72分钟 | - |
    | MTBF (最小值) | 906.5K小时 | - | - | - |

    产品特点和优势


    PCD-25系列电源在效率方面表现出色,最高可达86%,这使其成为高效的LED照明系统的理想选择。此外,该系列产品还具有较高的功率因数和较低的总谐波失真,能够有效减少电力浪费和电磁干扰。其高稳定性使得在各种环境条件下都能可靠运行,广泛适用于各种应用场景。

    应用案例和使用建议


    PCD-25系列电源可以用于多种场景,例如家庭、办公室、商场和工业照明。这些电源具有良好的调光功能,可以与各种品牌的调光器配合使用,如Lutron、Leviton和Jung等。使用时,应注意安装正确的调光器型号,并确保负载适配。例如,对于230VAC输入和80%负载的应用场景,推荐使用B型断路器,最多可连接37个单元。

    兼容性和支持


    PCD-25系列电源符合多项安全标准,包括UL8750、CSA C22.2 No. 250.0-08(除PCD-25-350和PCD-25-700外)、EN61347-1、EN61347-2-13、EN62384(仅限B型)等。此外,该产品还通过了IP42防护等级认证。厂商提供了完善的售后服务和技术支持,确保用户在使用过程中获得最佳体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电流不稳定 | 检查负载是否匹配,调整输入电压 |
    | 输入电流过大 | 更换合适规格的输入电缆 |
    | 设备过热 | 确保设备工作环境通风良好 |

    总结和推荐


    PCD-25系列单输出交流可调光LED电源以其卓越的效率、稳定的性能和广泛的兼容性在市场上具备很强的竞争优势。适用于各类LED照明应用,无论是家用还是商用。我们强烈推荐这款产品给需要高性能LED电源解决方案的用户。如果您对本产品的任何细节有任何疑问,欢迎随时联系技术支持团队获取帮助。

PCD-25-700B参数

参数
电流-输出2 -
电压-输出2 -
电流-输出1 700mA
最大输入电压 295V(AC)
电压-输出3 -
输出功率 25W
输出数量 1
负载调节 -
电压-输出1 -
电压-输出4 -
最小输入电压 180V(AC)
长*宽*高 84mm*57mm*29.5mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 盒装

PCD-25-700B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 PCD-25-700B PCD-25-700B数据手册

PCD-25-700B封装设计

查看详情并下载
Symbol
Footprint
3D Model
