HVG-65-20B

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 65W 1 180V(AC) 528V(AC) 3.25A 导线安装,底座安装 165mm*61.5mm*36.8mm
供应商型号: HVG-65-20B
供应商: Master
标准整包数: 1

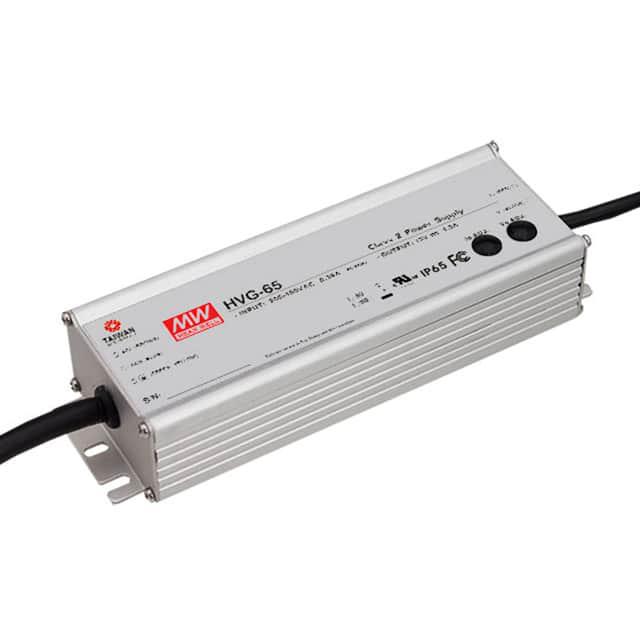

MEAN WELL/台湾明纬 开关电源 HVG-65-20B

HVG-65-20B概述


    产品简介


    产品类型: HVG-65 系列65W常压+恒流LED驱动器
    主要功能: 该系列驱动器提供常压和恒流两种模式,适用于LED照明系统。通过内置电位计可调节输出电压和电流。
    应用领域: 广泛应用于室内和室外照明系统,包括道路照明、商业照明、景观照明等领域。

    技术参数


    - 输出电压调整范围: 10.8 ~ 13.5V, 17 ~ 22V, 13.5 ~ 17V, 22 ~ 27V, 27 ~ 33V, 33 ~ 40V, 43 ~ 53V, 54V
    - 输出电流调整范围: 3.25A, 2.71A, 2.17A, 1.81A, 1.36A, 1.08A, 0.93A, 0.77A
    - 额定功率: 65W
    - 电压调整精度: ±2.0%
    - 电流调整精度: ±2.0%
    - 线性调整率: ±0.5%
    - 负载调整率: ±1.0%
    - 纹波与噪声(最大): 150mVp-p
    - 电源电压范围: 180 ~ 528VAC, 254VDC ~ 747VDC
    - 频率范围: 47 ~ 63Hz
    - 功率因数: 0.93 ~ 0.98
    - 效率: 最高可达90%
    - 输入电流: <0.75mA / 480VAC
    - 启动时间: 12V, 15V
    - 稳态时间: 180 ~ 528VAC
    - 浪涌电流: ≤25A
    - 安全标准: UL8750 (type HL), CSA C22.2 No. 250.0-13, EAC TP TC 004, IP65 或 IP67
    - 工作温度范围: -40℃ ~ +80℃
    - 存储温度、湿度: -40℃ ~ +80℃, 10% ~ 95% RH
    - 抗振动性: 10 ~ 500Hz, 5G, 12分钟/周期,每轴周期为72分钟

    产品特点和优势


    HVG-65 系列具有以下独特功能和优势:
    - 多功能性: 同时支持常压和恒流模式,适合各种应用场景。
    - 高效节能: 高达90%的工作效率,保证能量利用率最大化。
    - 优良的环境适应性: 工作温度范围宽广,满足室内外不同环境需求。
    - 防水设计: 达到IP65/IP67防护等级,适用于恶劣天气环境。
    - 良好的兼容性: 与多种连接器和电线适配,方便安装和扩展。

    应用案例和使用建议


    应用场景示例:
    - 商业大楼户外景观照明系统
    - 城市道路照明系统
    - 大型商场室内照明系统
    使用建议:
    - 在户外安装时确保驱动器密封良好,以防止湿气进入。
    - 使用前请先检查电源电压是否匹配,避免超载使用。
    - 安装过程中应考虑散热因素,确保驱动器正常工作。

    兼容性和支持


    HVG-65 系列支持多种连接器类型,包括M12和M15防水接头。为了更好的服务,制造商提供详细的技术支持文档和安装指南,用户可通过访问http://www.meanwell.com/manual.html获取相关资料。此外,该产品通过多项国际安全认证,确保长期可靠运行。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳 | 检查输入电压是否稳定,重新调节输出电压电位计 |
    | 输出电流过低 | 检查电路连接是否正确,调整电流设置电位计 |
    | 效率低下 | 确保工作环境符合规范要求,排除外部干扰源 |

    总结和推荐


    综上所述,HVG-65系列65W常压+恒流LED驱动器是一款性能卓越、功能强大的LED驱动器。其广泛的电压和电流调节范围、高效率及防水设计使其成为室内外照明系统的理想选择。对于需要稳定、高效且耐用驱动器的项目,我们强烈推荐HVG-65系列。

HVG-65-20B参数

参数
电压-输出2 -
电压-输出4 -
电流-输出2 -
电压-输出3 -
最大输入电压 528V(AC)
输出数量 1
输出功率 65W
最小输入电压 180V(AC)
电压-输出1 -
负载调节 -
电流-输出1 3.25A
长*宽*高 165mm*61.5mm*36.8mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HVG-65-20B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HVG-65-20B HVG-65-20B数据手册

HVG-65-20B封装设计

查看详情并下载
Symbol
Footprint
3D Model
