HLG-120H-C700A

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 151W 1 90V(AC) 305V(AC) 700mA 导线安装,底座安装 196mm*68mm*38.8mm
供应商型号: 709-HLG120H-C700A
供应商: Mouser
标准整包数: 1

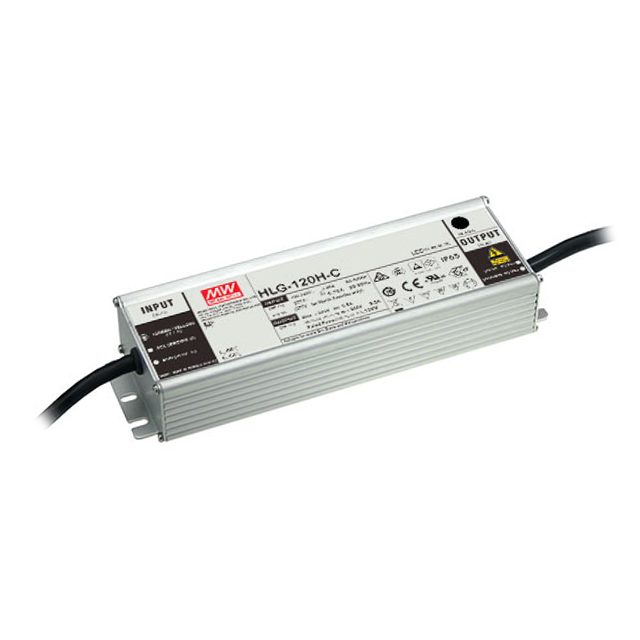

MEAN WELL/台湾明纬 开关电源 HLG-120H-C700A

HLG-120H-C700A概述

    # 150W Constant Current Mode LED Driver HLG-120H-C系列 技术手册解析

    产品简介


    产品类型与功能
    HLG-120H-C 系列是150W功率等级的常流(恒流)模式LED驱动器,专为室内和室外照明系统设计。这些驱动器采用金属外壳并符合Class I设计标准,旨在提供稳定可靠的电流输出,确保LED灯的高效运行。产品功能包括内置无功功率因数校正(PFC)电路、支持多种调光方式,如1-10V DC电压、PWM信号或电阻调节。
    应用领域
    HLG-120H-C系列广泛应用于LED街灯、渔业灯、商业建筑照明、绿色环保照明及装饰灯等领域。由于其高性能和多功能性,这款驱动器是大型LED照明项目的理想选择。

    技术参数


    | 参数 | 规格 |

    | 输出电流 | 350mA 至 1400mA |
    | 额定功率 | 150.5W 至 155.4W |
    | 工作电压 | 输入:90~305VAC |
    输出:215~430VDC 至 54~108VDC |
    | 效率 | 最高达94% |
    | 谐波失真 | <20% (负载≥75%时) |
    | 绝缘耐压 | 1.5kVAC (输入-接地) |
    | 过载保护 | 自动恢复 |
    | 防护等级 | IP65/IP67 |
    | 操作温度范围 | -40℃~+90℃ |
    | 存储温度范围 | -40℃~+80℃ |
    | 谐振频率 | PFC:70kHz,PWM:60kHz |

    产品特点和优势


    常流模式与高效率
    HLG-120H-C系列驱动器工作于常流模式,保证LED电流的稳定性,减少能量损失。此外,最高可达94%的转换效率使得这款驱动器在同类产品中具有显著的优势。
    稳定可靠的调光功能
    该系列产品提供多种调光方式,包括通过内置电位器调节输出电流,这允许用户根据具体应用需求调整亮度。
    强大的环境适应能力
    该系列驱动器可以在-40℃至+90℃的宽广温度范围内稳定工作,非常适合极端天气条件下的室外照明应用。

    应用案例和使用建议


    应用案例
    在实际应用中,HLG-120H-C系列已被广泛用于户外LED路灯、工业厂房照明、景观照明等项目。这些项目需要高稳定性和耐用性的LED驱动器以确保长期可靠的工作表现。
    使用建议
    - 在寒冷条件下启动前,建议等待一段时间,确保温度达到驱动器的操作温度范围。
    - 考虑到谐振频率可能对其他设备产生干扰,建议合理布置电源线和控制线路,避免不必要的干扰。
    - 对于复杂的应用场景,考虑使用防水连接器以提高系统的可靠性。

    兼容性和支持


    兼容性
    HLG-120H-C系列可以与其他符合相应标准的电子设备良好兼容。此外,制造商提供了详细的安装手册和技术支持,以帮助用户顺利完成安装和调试过程。
    支持服务
    - 安全认证:EN55015、EN61000-3-2、EN61000-3-3等
    - 免费技术支持:客户可以通过官方渠道获得技术支持和服务,解决使用过程中遇到的技术问题。

    常见问题与解决方案


    问题与解决方案
    1. 问:如何正确安装防水连接器?
    - 答:按照手册中的步骤安装防水接头,确保所有接口均密封良好,防止水分侵入。
    2. 问:遇到过载保护后如何复位?
    - 答:检查过载原因,然后断开电源并重新上电即可自动复位。
    3. 问:温度过高时如何保护?
    - 答:当温度超过阈值时,驱动器会自动关闭输出,待温度下降后自动恢复。
    总结与推荐
    HLG-120H-C系列是一款优秀的LED驱动器,具备高效率、稳定的电流输出、丰富的调光功能和广泛的适用温度范围。这些特性使其成为各种LED照明应用的理想选择。考虑到其性价比、可靠性和全面的支持服务,强烈推荐此款产品给那些寻求高品质LED驱动解决方案的用户。

HLG-120H-C700A参数

参数
电压-输出1 -
电压-输出2 -
电流-输出1 700mA
电流-输出2 -
最小输入电压 90V(AC)
输出数量 1
输出功率 151W
负载调节 -
最大输入电压 305V(AC)
电压-输出3 -
电压-输出4 -
长*宽*高 196mm*68mm*38.8mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HLG-120H-C700A数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HLG-120H-C700A HLG-120H-C700A数据手册

HLG-120H-C700A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 58.3 ¥ 492.635
5+ $ 52.164 ¥ 440.7858
12+ $ 51.1488 ¥ 432.2074
24+ $ 50.5656 ¥ 427.2793
60+ $ 48.8145 ¥ 412.4825
108+ $ 47.3655 ¥ 400.2385
库存: 16
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 492.63
