HLN-60H-30A

产品分类: LED驱动器
厂牌: MEAN WELL/台湾明纬
产品描述: 305V(AC) 89.5% PWM AC DC 转换器 60W 2A 1 18V 90V(AC) 30V 底座安装 161mm*61.5mm*35mm
供应商型号: SCE-HLN-60H-30A
供应商: 海外现货
标准整包数: 1

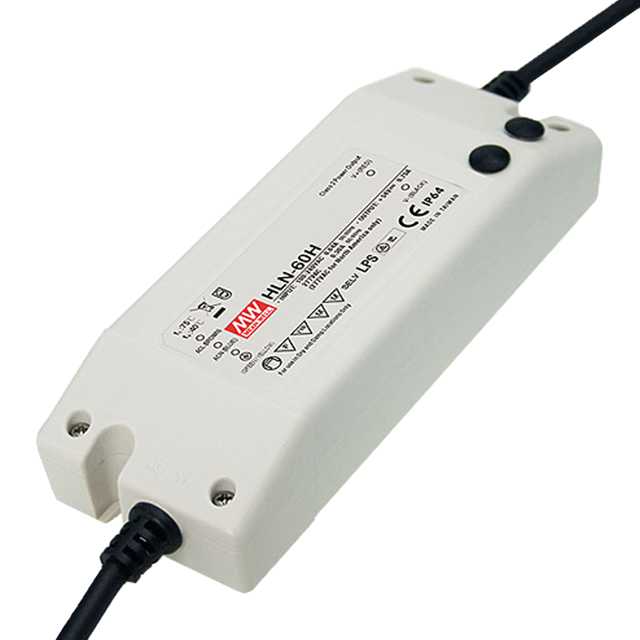

MEAN WELL/台湾明纬 LED驱动器 HLN-60H-30A

HLN-60H-30A概述

    HLN-60H 系列 60W 单输出开关电源

    1. 产品简介


    HLN-60H 系列是设计用于各类应用的高效能60W单输出开关电源。适用于工业控制、通信设备、医疗设备等多个领域。通过恒定电压(CV)和恒定电流(CC)模式驱动LED灯和其他负载,实现精确的电力管理和调节。此外,该系列产品还具备内置调光功能,支持多种调光操作。

    2. 技术参数


    以下是HLN-60H系列的关键技术参数:
    - 输入电压范围:90 ~ 305VAC
    - 输出电压范围:
    - HLN-60H-15:9 ~ 15V
    - HLN-60H-20:12 ~ 20V
    - HLN-60H-24:14.4 ~ 24V
    - HLN-60H-30:18 ~ 30V
    - HLN-60H-36:21.6 ~ 36V
    - HLN-60H-42:27 ~ 33V
    - HLN-60H-48:33 ~ 40V
    - HLN-60H-54:44 ~ 53V
    - 输出电流范围:
    - HLN-60H-15:1 ~ 1.7A
    - HLN-60H-20:1.2 ~ 2A
    - HLN-60H-24:1.5 ~ 2.5A
    - HLN-60H-30:1.8 ~ 3A
    - HLN-60H-36:2 ~ 3.5A
    - HLN-60H-42:2.5 ~ 4A
    - HLN-60H-48:2.5 ~ 4A
    - HLN-60H-54:2.5 ~ 4A
    - 额定功率:60W(部分型号可达62.4W)
    - 效率:典型值90%
    - 总谐波失真(THD):当输出负载为60%时,115VAC/230VAC输入,THD < 20%

    3. 产品特点和优势


    - 高效率:最高可达90.5%,保证了电力消耗的最小化。
    - 高可靠性:提供过流、过压和过温保护功能。
    - 内置调光功能:通过连接不同电阻或1-10Vdc信号,实现灵活的电流调整和调光。
    - 多功能适用性:可同时工作于恒定电压模式和恒定电流模式,适用于多种不同的应用场合。

    4. 应用案例和使用建议


    - 工业控制:用于控制系统的电力供给,保证稳定的工作条件。
    - 照明系统:特别适用于需要调光功能的LED照明系统,通过调整电阻或PWM信号实现不同亮度的调节。
    - 医疗设备:提供稳定的电力供应,满足医疗设备对电源可靠性的高要求。
    - 通信设备:通过恒定电流和恒定电压模式的应用,确保通信设备的稳定运行。
    使用建议:
    - 优化散热设计:建议使用有效的散热措施以提高产品使用寿命。
    - 选择合适的输入电压:根据实际工作环境选择最适宜的输入电压范围。
    - 合理布局电路板:以降低外部干扰对电源稳定性的影响。

    5. 兼容性和支持


    - 兼容性:本产品符合EN55015、EN61000-3-2 Class C等国际安全标准,适用于多种设备和电路的设计集成。
    - 厂商支持:厂家提供详细的技术文档和专业的技术支持服务,以确保用户能够正确安装和使用产品。

    6. 常见问题与解决方案


    - 问题:电源启动电流过大,导致保护电路启动。
    - 解决方案:检查输入线路是否有短路现象,或者调整电源输入电压至正常范围内。
    - 问题:调光功能无法正常工作。
    - 解决方案:确保调光电阻值或信号电压符合规范要求,同时检查连接线是否接触良好。
    - 问题:电源输出电压不稳定。
    - 解决方案:检查负载是否匹配,或查看输入电压是否在正常范围内波动。

    7. 总结和推荐


    HLN-60H系列开关电源以其卓越的效率、可靠的保护机制和丰富的功能,在众多应用场景中表现出色。它不仅可以满足工业、通信、医疗设备等多种场合的需求,还提供了出色的调光功能,适合多种复杂环境下的应用。鉴于以上优势,强烈推荐该产品用于需要高效率、高稳定性的电力供给解决方案。

HLN-60H-30A参数

参数
拓扑 AC DC 转换器
最大输出电压 30V
效率 89.5%
输出数量 1
最小输出电压 18V
输出电流 2A
最大输入电压 305V(AC)
调光方式 PWM
最小输入电压 90V(AC)
功率 60W
长*宽*高 161mm*61.5mm*35mm
安装方式 底座安装
零件状态 在售
包装方式 盒装

HLN-60H-30A数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 LED驱动器 MEAN WELL/台湾明纬 HLN-60H-30A HLN-60H-30A数据手册

HLN-60H-30A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 408.5393
5+ ¥ 394.9066
10+ ¥ 375.8869
20+ ¥ 362.2543
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 408.53
