HLG-320H-C1050B

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 320W 1 90V(AC) 305V(AC) 1.05A 导线安装,底座安装 225.2mm*90mm*43.8mm
供应商型号: SCE-HLG-320H-C1050B
供应商: 海外现货
标准整包数: 1

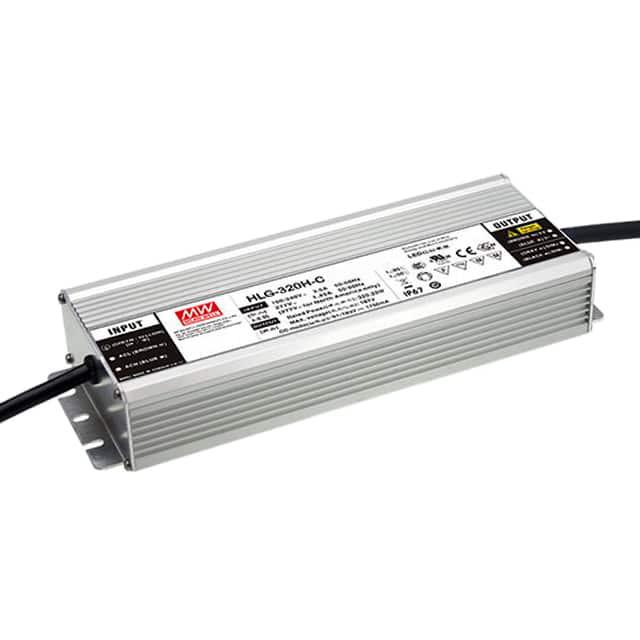

MEAN WELL/台湾明纬 开关电源 HLG-320H-C1050B

HLG-320H-C1050B概述

    320W 恒流模式LED驱动器 HLG-320H-C系列

    产品简介


    HLG-320H-C系列是320W恒流模式LED驱动器,具备IP65和IP67防护等级,适用于户外及工业照明等领域。该驱动器主要用于稳定电流输出,确保LED灯具能在不同条件下稳定运行。

    技术参数


    - 额定电流: 3.5A(115VAC),1.65A(230VAC),1.45A(277VAC)
    - 电流容差: ±5%
    - 电流纹波: 最大5.0%(额定电流时)
    - 额定功率: 320W
    - 可调电流范围: 350mA~3500mA
    - 频率范围: 47~63Hz
    - 效率: 最高可达94%
    - 浪涌电流: <350mA(277VAC)
    - 安全标准: EN55015, EN61000-3-2 Class C, EN61000-3-3, EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN61547, CSA C22.2 No. 250.13-12
    - 工作湿度: 20%~95%RH 非凝露条件
    - 存储温度和湿度: -40℃~+80℃,10%~95%RH
    - 温度系数: ±0.03℃/℃(0~50℃)
    - 振动: 10~500Hz,5G,12min/周期,每方向连续72分钟
    - MTBF: 至少168.2K小时(MIL-HDBK-217F)

    产品特点和优势


    HLG-320H-C系列提供了极高的效率(最高可达94%),能够在宽电压范围内稳定工作(90~305VAC)。此外,该系列还具有优异的安全性和电磁兼容性(EMC),满足多个国际标准。特别值得一提的是,它的可调电流范围非常广泛,从350mA到3500mA,能够适应各种LED灯具的需求。并且它具有出色的温度稳定性,即使在极端环境下也能正常工作。

    应用案例和使用建议


    HLG-320H-C系列广泛应用于商业照明、住宅照明、街道照明及隧道照明等多种场合。例如,在隧道照明应用中,该系列可以通过预设的定时器配置,在一天的不同时间段内调整输出电流,从而实现光线的动态变化。建议在选择驱动器时,根据实际应用场景的需求选择合适的型号,并考虑外部散热条件以优化性能。

    兼容性和支持


    该产品与市面上常见的LED灯具和控制系统高度兼容,适用于多种类型的应用。MEAN WELL公司提供了详尽的技术支持文档,包括安装手册和使用说明,为用户提供全方位的支持。

    常见问题与解决方案


    1. Q: 输出电流不稳定
    - A: 确保输入电压和电流处于规定范围内,并检查负载是否正确连接。
    2. Q: 设备过热
    - A: 检查散热设计,确保周围环境空气流通,必要时可增加外部散热装置。
    3. Q: 无法启动
    - A: 检查接线是否正确,确认输入电压符合要求。

    总结和推荐


    HLG-320H-C系列以其出色的性能、广泛的适用范围和可靠性,在LED照明领域表现出色。无论是商业还是家用场合,这款驱动器都提供了卓越的选择。建议在设计和安装LED系统时优先考虑该系列产品,以确保系统的长期稳定运行。

HLG-320H-C1050B参数

参数
电压-输出3 -
电流-输出2 -
负载调节 -
输出数量 1
电压-输出4 -
最小输入电压 90V(AC)
电流-输出1 1.05A
输出功率 320W
最大输入电压 305V(AC)
电压-输出2 -
电压-输出1 -
长*宽*高 225.2mm*90mm*43.8mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HLG-320H-C1050B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HLG-320H-C1050B HLG-320H-C1050B数据手册

HLG-320H-C1050B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 868.5307
5+ ¥ 839.6164
10+ ¥ 799.0483
20+ ¥ 770.1339
库存: 28
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 868.53
