首页  >  产品百科  >  PWM-60-48

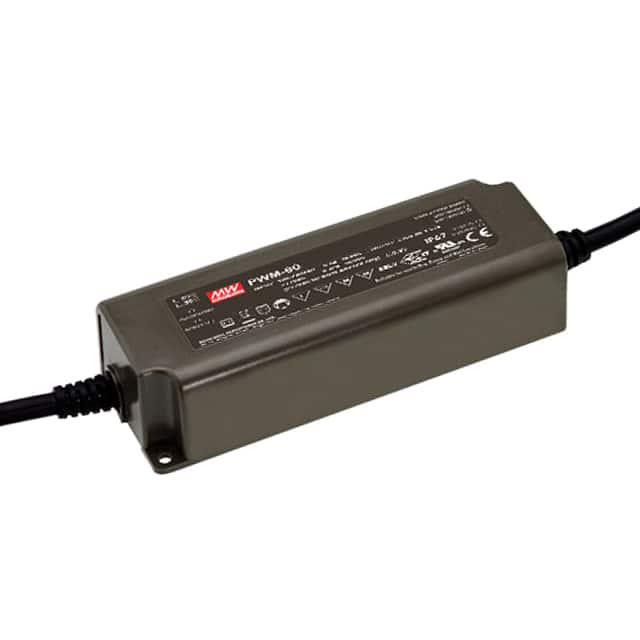

PWM-60-48

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: Mean Well LED驱动电源 , PWM-60系列, 60W, IP67, 可调光
供应商型号: SCE-PWM-60-48
供应商: 海外现货
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 PWM-60-48

PWM-60-48概述

    PWM-60系列60W PWM输出LED驱动器技术手册解析

    产品简介


    PWM-60系列是一款60W PWM输出的LED驱动器,适用于多种LED照明系统。它通过PWM(脉宽调制)信号提供稳定的直流电输出,具备高效率和高可靠性。产品广泛应用于商业照明、室内装饰灯和户外景观灯等领域。

    技术参数


    PWM-60系列的主要技术参数如下:
    | 参数 | 规格 |

    | 输出电压 | 12V, 24V, 36V, 48V |
    | 额定电流 | 5A, 2.5A, 1.67A, 1.25A |
    | 额定功率 | 60W, 60W, 60.12W, 60W |
    | 输入电压范围 | 90~305VAC, 127~431VDC |
    | 工作频率范围 | 47~63Hz |
    | 功率因数 | >0.97/115VAC, >0.95/230VAC, >0.92/277VAC (满载时) |
    | 效率 | 86%, 89%, 90%, 90% |
    | 纹波电流 | <0.25mA/277VAC |
    | 冷启动电流 | 50A (宽度270s测量,峰值电流50%) 230VAC μ |
    | 总谐波失真 (THD) | <20%@负载60%/115VAC, 230VAC;<20%@负载75%/277VAC |

    产品特点和优势


    PWM-60系列具有以下显著特点和优势:
    1. 高效率:最高可达到90%的效率,适合各种高功率需求的应用。
    2. 宽输入电压范围:支持从90VAC到305VAC的输入电压,适应不同电网环境。
    3. 高可靠性和稳定性:通过了多项安全标准认证(如UL8750、CSA C22.2 No. 250.13-12等),确保长时间稳定运行。
    4. 多功能调光能力:支持三种调光方法(0~10VDC、10V PWM信号和电阻调光),提供灵活的调光选择。

    应用案例和使用建议


    PWM-60系列非常适合于商业照明和室内装饰灯领域。例如,在酒店大堂或商场内使用PWM-60驱动器可以实现高效节能的照明效果。具体使用时应注意以下几点:
    1. 安装位置:避免直接暴露在阳光下,并确保有足够的通风空间,以防过热。
    2. 电源线选择:使用符合标准且额定电流大于或等于驱动器额定电流的电缆。
    3. 防水处理:对于具有防水连接器的LED驱动器,要确保连接紧固,防止水分进入系统。

    兼容性和支持


    PWM-60系列设计考虑到了与其他电子元器件的兼容性。其支持广泛的标准,如UL2464、SJTW 18AWG 2C等,可方便地集成到现有系统中。此外,制造商提供了详尽的安装手册和技术支持服务,以确保用户的顺利部署和维护。

    常见问题与解决方案


    在使用PWM-60系列时,可能会遇到以下几个常见问题及其解决方案:
    1. 输入电压波动:由于输入电压不稳定导致输出电压不稳,可通过增加稳压器来解决。
    2. 过热问题:确保良好的散热条件,避免在高温环境下长时间使用,必要时进行降额操作。
    3. 纹波电流过大:调整电源滤波电路,使用更高效的电容以减少纹波。

    总结和推荐


    PWM-60系列60W PWM输出LED驱动器凭借其高效率、高可靠性和多功能调光能力,成为商用和住宅照明系统的理想选择。通过上述技术参数、特点、应用案例和使用建议,可以清晰地看到PWM-60系列在各种环境下的适用性和优势。强烈推荐在需要高效能、高可靠性的LED照明项目中采用PWM-60系列驱动器。

PWM-60-48参数

参数
电压-输出4 -
电流-输出2 -
电压-输出2 -
电压-输出1 -
电流-输出1 -
电压-输出3 -
最大输入电压 305V(AC)
输出数量 1
负载调节 -
输出功率 60W
最小输入电压 90V(AC)
长*宽*高 150mm*53mm*35mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

PWM-60-48数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 PWM-60-48 PWM-60-48数据手册

PWM-60-48封装设计

查看详情并下载
Symbol
Footprint
3D Model
