处理中...

首页  >  产品百科  >  HVGC-240-700B

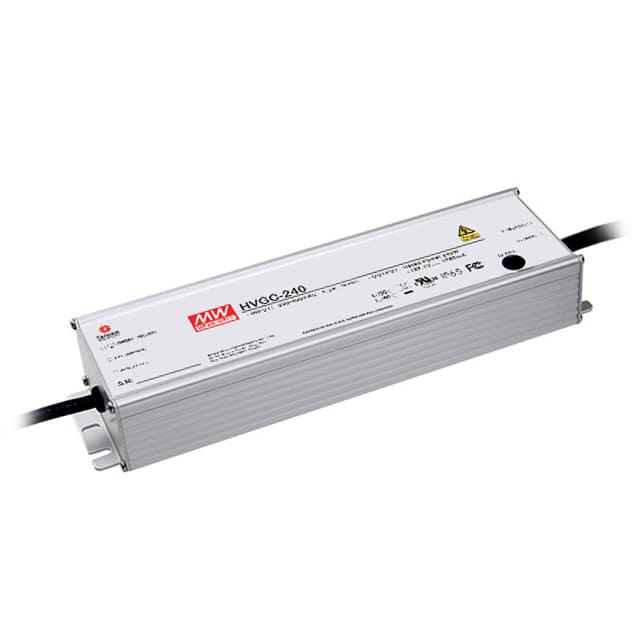

HVGC-240-700B

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 240W 1 180V(AC) 528V(AC) 导线安装,底座安装 230.2mm*68mm*38.8mm
供应商型号: TW-HVGC-240-700B
供应商: 期货订购
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 HVGC-240-700B

HVGC-240-700B概述


    产品简介


    HVGC-240系列是一款高功率(240W)恒流模式LED驱动器,适用于需要精确电流控制的高亮度照明应用。该系列产品设计用于室内和室外环境,广泛应用于路灯、隧道照明、工业照明等领域。HVGC-240系列通过调节输出电流来实现对LED的直接驱动,确保在各种工况下提供稳定的照明效果。

    技术参数


    | 参数 | 规格 |

    | 额定电流 | 700mA~3500mA |
    | 额定功率 | 240W |
    | 开路电压(最大值) | 180~528VAC, 254VDC~747VDC |
    | 输出电流调整范围 | 700mA~3500mA |
    | 输入电压范围 | 180~528VAC |
    | 工作频率范围 | 47~63Hz |
    | 效率(典型值) | 92.5%~93.5% |
    | 输入电流(典型值) | 0.56A/480VAC |
    | 启动时间 | 700mA时为500ms |
    | 防护标准 | EN61000-4-2,3,4,5,6,8,11, EN61547等 |
    | 工作湿度 | 20~95%RH 非冷凝状态 |
    | 存储温度及湿度 | -40~+80°C, 10~95%RH |
    | 工作温度系数 | ±0.03℃/℃ |
    | MTBF | ≥143.6K小时 |

    产品特点和优势


    1. 高效率:HVGC-240系列在满负载下的转换效率可达93.5%,显著提高了能源利用率。
    2. 高可靠性:符合EN61000-4-2至6的电磁兼容性标准,具备出色的抗干扰能力。
    3. 宽输入电压范围:支持180~528VAC的输入电压,适应不同地区的电网标准。
    4. 高防护等级:IP65/IP67防护等级,适应于各种恶劣的工业和户外环境。
    5. 恒流控制:能够通过内置电位计调整输出电流,确保LED稳定运行。

    应用案例和使用建议


    应用案例
    - 街道照明:HVGC-240系列被广泛应用在街道照明项目中,因其能够在不同时间段自动调整亮度,降低能耗并延长使用寿命。
    - 隧道照明:隧道照明要求持续的光照强度和安全性,HVGC-240系列通过智能调光功能,能够根据预设的时间表调整亮度,满足这一需求。
    使用建议
    - 安装注意事项:安装前请确认所有连接正确无误,特别是地线连接,以确保系统安全。
    - 调试步骤:初次安装后,可以通过调节电位计来测试并设置合适的输出电流,确保LED模块正常工作。

    兼容性和支持


    HVGC-240系列驱动器与多种LED灯具兼容,但如果有任何不兼容问题,请联系厂商进行咨询。厂商提供了全面的技术支持和服务,包括安装手册和技术文档。

    常见问题与解决方案


    1. 电源启动困难:可能由于输入电压过低或过高导致。检查输入电压是否在规定的范围内。
    2. 输出电流不稳定:检查接线是否正确,尤其是地线连接。同时,可以尝试重新设置输出电流的电位计。
    3. 效率低于预期:确认负载是否在额定范围内。如果负载超过额定范围,效率会下降。

    总结和推荐


    综上所述,HVGC-240系列在恒流驱动领域表现出色,具有高效率、高可靠性以及广泛的适用性。适用于需要高性能、高可靠性的大型照明系统。强烈推荐在相关应用中使用该产品。对于寻求高效率和稳定性的客户来说,HVGC-240系列是一个理想的选择。

HVGC-240-700B参数

参数
输出功率 240W
最小输入电压 180V(AC)
负载调节 -
电压-输出1 -
电压-输出3 -
电流-输出1 -
最大输入电压 528V(AC)
电流-输出2 -
电压-输出2 -
电压-输出4 -
输出数量 1
长*宽*高 230.2mm*68mm*38.8mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 盒装

HVGC-240-700B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HVGC-240-700B HVGC-240-700B数据手册

HVGC-240-700B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 417
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
