首页  >  产品百科  >  HVG-100-24B

HVG-100-24B

产品分类: LED驱动器
厂牌: MEAN WELL/台湾明纬
产品描述: 528V(AC) 91% Analog,PWM AC DC 转换器 96W 4A 1 12V 180V(AC) 12V~24V 底座安装 212mm*68mm*38.5mm
供应商型号: 709-HVG100-24B
供应商: Mouser
标准整包数: 1

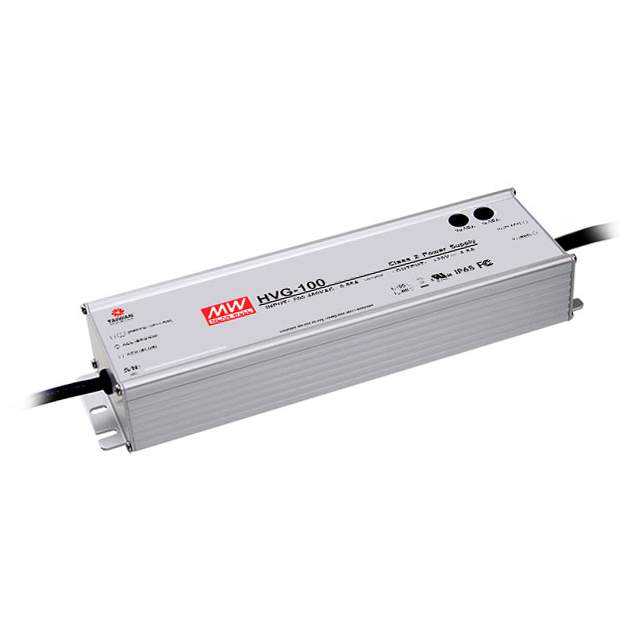

MEAN WELL/台湾明纬 LED驱动器 HVG-100-24B

HVG-100-24B概述

    100W Constant Voltage + Constant Current LED Driver HVG-100系列技术手册解析

    产品简介


    HVG-100系列是一款专为LED灯具设计的100瓦恒压(CV)加恒流(CC)驱动器。这款驱动器不仅适用于室内照明,还广泛应用于商业照明和工业应用等领域。通过其高效能的设计和卓越的工作稳定性,HVG-100系列能够满足各种高要求的应用场景。

    技术参数


    | 参数名称 | 规格 |

    | 工作电压范围 | 180 ~ 528VAC |
    | 额定输出电流 | 2.75 ~ 5A |
    | 额定功率 | 95.58 ~ 96W |
    | 输出电压调整范围 | 23 ~ 27V |
    | 输出电流调整范围 | 2.2 ~ 4A |
    | 线性调节率 | ±1.0% |
    | 负载调节率 | ±1.5% |
    | 持续时间 (典型值) | 15V |
    | 功率因数 (典型值) | 0.93 / 480VAC |
    | 效率 (典型值) | 90.5% ~ 91% |
    | 输入涌流 (典型值) | <0.75mA / 480VAC |
    | 泄漏电流 | <0.75mA / 480VAC |

    产品特点和优势


    HVG-100系列具有以下特点和优势:
    - 高效率:达到90.5%到91%的效率,保证了长时间工作的稳定性和可靠性。
    - 宽输入电压范围:180 ~ 528VAC,使其可以适应不同的电网环境。
    - 高防护等级:IP65/IP67防护等级,适合潮湿或户外环境使用。
    - 温度保护:具备过温保护功能,当温度超过安全阈值时会自动关闭电源,待温度降低后自动恢复。
    - 多功能调光:支持0 ~ 10VDC, 10V PWM信号和电阻三种调光方式,适用于不同场景需求。

    应用案例和使用建议


    HVG-100系列适用于多个应用领域,例如商业照明、建筑照明和工业照明等。在具体安装过程中,应注意以下几点:
    - 确保输出电缆连接正确,特别是正负极要区分清楚。
    - 根据实际负载选择合适的额定电流和电压范围。
    - 注意环境温度对驱动器性能的影响,避免高温环境下长期运行导致故障。

    兼容性和支持


    HVG-100系列与多种标准兼容,如UL8750、CSA C22.2 No. 250.0-08、EAC TP TC 004等。如有任何兼容性问题,可联系制造商MEAN WELL获取技术支持。制造商提供了详尽的产品安装指南和技术文档,以便用户更好地了解和使用该产品。

    常见问题与解决方案


    1. 问题:启动困难
    - 解决方案:检查输入电压是否在额定范围内,确认电路接线无误,必要时联系技术支持。
    2. 问题:输出电流不稳定
    - 解决方案:检查负载是否匹配,确认输出电压和电流设置是否正确,进行相应调整。
    3. 问题:过热报警
    - 解决方案:检查散热装置是否正常工作,确保驱动器周围通风良好,适当降低负载。

    总结和推荐


    HVG-100系列作为一款高性能的100W恒压恒流LED驱动器,在各项技术指标上均表现出色,特别是在高效率和宽输入电压范围方面。其良好的防护能力和丰富的调光功能使其成为众多应用场景的理想选择。综上所述,强烈推荐使用HVG-100系列LED驱动器,以确保您的项目能够获得最佳的性能表现和可靠性。

HVG-100-24B参数

参数
最小输入电压 180V(AC)
输出数量 1
拓扑 AC DC 转换器
效率 91%
输出电流 4A
最大输入电压 528V(AC)
最小输出电压 12V
调光方式 Analog,PWM
最大输出电压 12V~24V
功率 96W
长*宽*高 212mm*68mm*38.5mm
安装方式 底座安装
应用等级 工业级
零件状态 在售

HVG-100-24B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 LED驱动器 MEAN WELL/台湾明纬 HVG-100-24B HVG-100-24B数据手册

HVG-100-24B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 91.619 ¥ 760.1045
5+ $ 79.4016 ¥ 670.9435
12+ $ 74.8764 ¥ 632.7056
24+ $ 72.66 ¥ 613.977
60+ $ 72.177 ¥ 609.8957
108+ $ 70.056 ¥ 591.9732
库存: 45
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 760.1
直接购买
加入购物车
