HBG-240P-36A

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 241W 1 90V(AC) 305V(AC) 6.7A 导线安装,底座安装 35mm(高度)
供应商型号: HBG-240P-36A
供应商: Master
标准整包数: 1

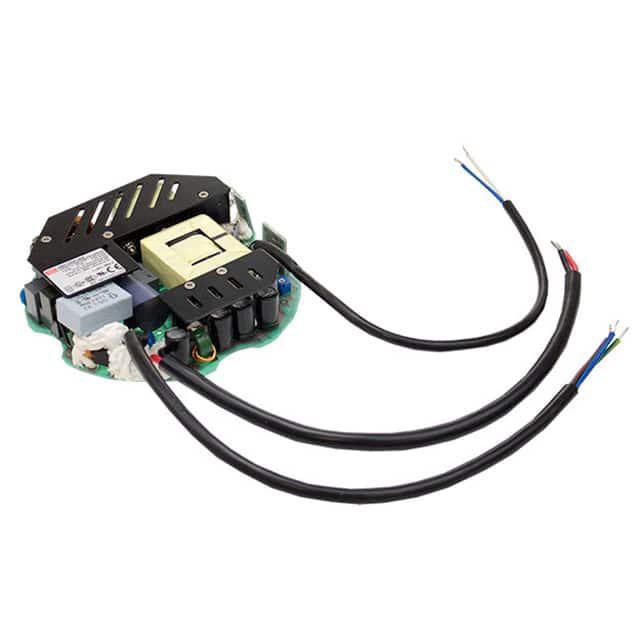

MEAN WELL/台湾明纬 开关电源 HBG-240P-36A

HBG-240P-36A概述

    # HBG-240P 系列 240W AC/DC PCB 型 LED 驱动器

    产品简介


    HBG-240P系列是一款240瓦的AC/DC PCB型LED驱动器,采用圆形设计。它能够在90~305VAC的输入电压范围内工作,并提供双模式恒压和恒流输出,输出电压范围为36V到60V。由于其高达93.5%的工作效率和无风扇设计,该系列产品可在-40℃至+45℃的环境下通过自由对流操作。HBG-240P还配备了多种功能选项,如调光方法,以提供LED照明系统的最佳设计灵活性。

    技术参数


    | 参数 | 描述 |

    | 额定功率 | 240W |
    | 输入电压范围 | 90 ~ 305VAC |
    | 输出电压范围 | 36V / 48V / 60V |
    | 工作温度范围 | -40 ~ +45℃(自由对流) |
    | 效率 | 93.5%(典型值) |
    | 功率因数(PF) | PF≥0.98/115VAC, PF≥0.94/230VAC, PF≥0.9/277VAC@满载 |
    | THD(总谐波失真) | < 20% (@负载≥60%/115VAC, 230VAC; @负载≥75%/277VAC) |
    | 重量 | 0.62kg |
    | 寿命 | >50,000小时 |

    产品特点和优势


    HBG-240P系列具有多项独特功能和优势:
    - 高效能:高达93.5%的工作效率,可显著降低能耗和运行成本。
    - 多功能调光:支持3种调光方法(1~10VDC、10V PWM信号和电阻),灵活适应不同照明需求。
    - 无风扇设计:减少机械故障点,提高系统可靠性。
    - 宽电压输入范围:适用于全球不同地区的电网标准。
    - 高使用寿命:典型寿命超过50,000小时,降低了维护成本。

    应用案例和使用建议


    应用案例
    HBG-240P系列广泛应用于多种LED照明场景:
    - LED 日光灯:为商场、办公场所等提供节能照明。
    - LED 吊灯:适合家庭、酒店等室内装饰照明。
    - LED 聚光灯:适用于舞台、博物馆等专业照明。
    - LED 矿灯:满足矿井作业照明需求。
    - LED 舞台灯:为剧院、演唱会等提供高品质照明。
    使用建议
    - 系统配置:确保驱动器与LED模块的匹配,特别是电压和电流的匹配。
    - 调光控制:建议直接连接调光源,避免使用额外驱动器导致性能下降。
    - 安装环境:保持良好的散热条件,避免高温环境影响驱动器性能。

    兼容性和支持


    HBG-240P系列驱动器支持广泛的兼容性,可以与其他制造商的LED灯具配合使用。厂商提供了全面的技术支持和售后服务,包括在线资源和电话咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压不稳导致闪烁 | 检查输入电源稳定性,确保电压在额定范围内。 |
    | 输出电流不稳定 | 检查负载是否正确连接,确保负载在额定范围内。 |
    | 设备无法启动 | 检查接线是否正确,确保所有连接端子紧固。 |
    | 温度过高报警 | 改善散热条件,确保驱动器周围有足够的空气流通。 |
    | 调光功能失效 | 检查调光线连接是否正确,确保调光器设置符合要求。 |

    总结和推荐


    综上所述,HBG-240P系列240W AC/DC PCB型LED驱动器凭借其高效的性能、多功能的调光能力和广泛的适用性,在众多LED驱动器中脱颖而出。它特别适用于商业和工业照明项目,具有出色的可靠性和耐用性。因此,强烈推荐使用HBG-240P系列LED驱动器,以提升照明系统的整体性能和用户体验。

HBG-240P-36A参数

参数
电压-输出1 -
电压-输出4 -
电流-输出1 6.7A
最小输入电压 90V(AC)
输出功率 241W
电压-输出2 -
最大输入电压 305V(AC)
电流-输出2 -
负载调节 -
输出数量 1
电压-输出3 -
长*宽*高 35mm(高度)
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HBG-240P-36A数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HBG-240P-36A HBG-240P-36A数据手册

HBG-240P-36A封装设计

查看详情并下载
Symbol
Footprint
3D Model
