首页  >  产品百科  >  HVG-480-48B

HVG-480-48B

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 480W 1 180V(AC) 528V(AC) 10A 导线安装,底座安装 235.2mm*125mm*43.8mm
供应商型号: TW-HVG-480-48B
供应商: 国内现货
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 HVG-480-48B

HVG-480-48B概述


    产品简介

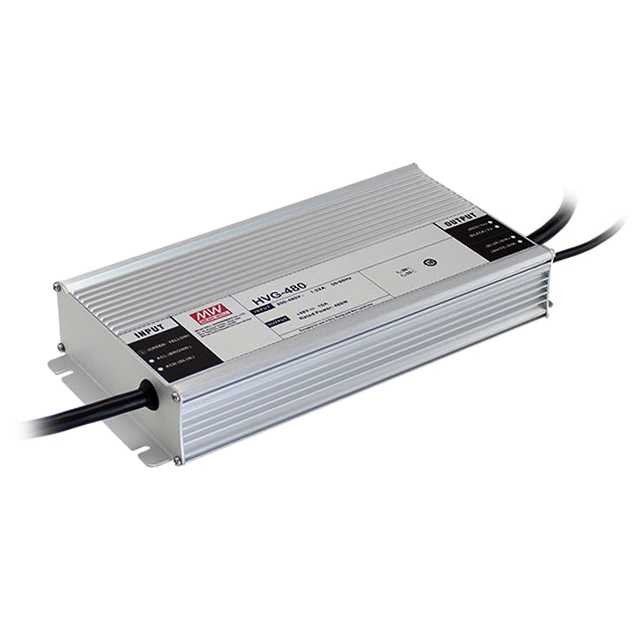

    480W Constant Voltage + Constant Current LED Driver HVG-480系列
    HVG-480系列是一款高性能的常压恒流(CV+CC)LED驱动器,专为高功率LED照明系统设计。该系列产品提供多种输出电压和电流配置,适用于各种室内和室外照明应用。HVG-480系列具备强大的电源管理和保护功能,确保LED灯具在不同环境下稳定运行。

    技术参数


    输入特性
    - 输入电压范围:180 ~ 528VAC(对应254VDC ~ 747VDC)
    - 输入频率范围:47 ~ 63Hz
    - 额定电流:1.52A / 347VAC, 1.15A / 480VAC
    - 输入泄漏电流:<0.75mA / 480VAC
    - 防护等级:IP65 或 IP67
    - 防护标准:符合UL8750 (Type”HL”),CSA C22.2 No. 250.13-12,EAC TP TC 004批准
    - 功率因数:PF 0.98/230VAC, PF 0.98/277VAC, PF 0.97/347VAC, PF 0.95/480VAC @ 全负载
    - 效率:高达95%
    输出特性
    - 输出电压范围:24V、30V、36V、42V、48V、54V
    - 最大输出电流:20A (24V), 16A (30V), 13.3A (36V), 10A (42V/48V/54V)
    - 最大输出功率:480W
    - 电压调整范围:±1%
    - 电流调整范围:±1%
    - 纹波与噪声:200mVp-p (24V/30V/36V),250mVp-p (42V/48V/54V)
    工作环境
    - 工作温度范围:-40 ~ +85℃
    - 存储温度范围:-40 ~ +80℃,湿度10~95%非冷凝
    - 振动:10~500Hz,5G 12min./1cycle,每个方向72分钟

    产品特点和优势


    HVG-480系列的主要特点是其高效的恒压恒流控制能力,能够在广泛的输入电压范围内提供稳定的输出。此外,该系列还具备过流、过压、过温保护功能,并具有良好的EMC特性,符合多项国际标准,如UL8750、CSA C22.2 No. 250.13-12及EAC TP TC 004。这些特点使其在各类高要求的工业和商业照明应用中表现出色,特别适合需要高可靠性和长寿命的应用场合。

    应用案例和使用建议


    应用案例
    - 室内外照明:可用于购物中心、酒店、停车场等场所的室内和室外照明系统。
    - 隧道照明:因其稳定的性能和高可靠性,特别适用于隧道照明。
    使用建议
    - 在安装时,确保输入电压和电流与驱动器的技术参数相匹配。
    - 为了保证散热效果,建议将驱动器安装在通风良好且无直接阳光照射的位置。
    - 定期检查连接线和接口,确保接触良好,避免接触不良导致的故障。

    兼容性和支持


    HVG-480系列支持多种不同的LED模块,可以直接连接到LED,无需额外的驱动器。制造商提供了详细的安装手册和技术支持,用户可以通过官网(http://www.meanwell.com/manual.html)获取相关信息。

    常见问题与解决方案


    1. 问:驱动器输出电流不稳定怎么办?
    - 答:检查输入电压是否在允许范围内,确认负载电阻和负载类型是否符合规格。如问题依旧,联系技术支持。
    2. 问:驱动器启动时出现短路保护怎么办?
    - 答:检查接线是否有误,确保所有连接都正确无误。如仍未解决,可能是内部元件故障,需联系售后维修。

    总结和推荐


    HVG-480系列以其出色的性能和广泛的应用范围,在众多LED驱动器中脱颖而出。其卓越的工作效率、宽泛的输入电压范围以及全面的保护功能,使其成为高可靠性照明系统的理想选择。因此,强烈推荐在需要高功率和高稳定性的照明项目中采用HVG-480系列LED驱动器。

HVG-480-48B参数

参数
电压-输出3 -
电压-输出1 -
电流-输出1 10A
电压-输出4 -
最小输入电压 180V(AC)
输出数量 1
输出功率 480W
电流-输出2 -
电压-输出2 -
负载调节 -
最大输入电压 528V(AC)
长*宽*高 235.2mm*125mm*43.8mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HVG-480-48B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HVG-480-48B HVG-480-48B数据手册

HVG-480-48B封装设计

查看详情并下载
Symbol
Footprint
3D Model
