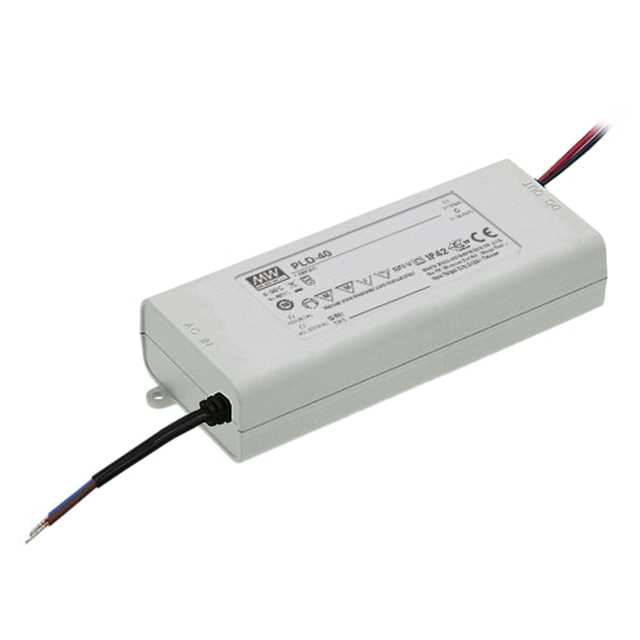

PLD-40-1400B

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 41W 1 180V(AC) 295V(AC) 1.4A 导线安装,底座安装 128mm*60mm*31.5mm
供应商型号: SCE-PLD-40-1400B
供应商: 海外现货
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 PLD-40-1400B

PLD-40-1400B概述

    电子元器件产品技术手册:PLD-40系列电源适配器

    1. 产品简介


    PLD-40系列是一款40W单输出LED电源适配器,广泛应用于工业自动化、建筑照明、商业和住宅照明等领域。这款电源适配器具有出色的稳定性和高效率的特点,可以满足各种环境下的供电需求。

    2. 技术参数


    | 参数 | 规格 |

    | 最大电源单元数(16A断路器) | 47单位 (类型B断路器) / 47单位 (类型C断路器) |
    | 额定电流 | 350mA/500mA/700mA/1050mA/1400mA/1750mA |
    | 电流精度 | 9.5Vp-p/5.0Vp-p/3.1Vp-p/2.6Vp-p/2.5Vp-p/2.4Vp-p |
    | 工作电压范围 | 180~295VAC/220~380VAC |
    | 额定功率 | 37.8W/40W/39.9W/39.9W/40.6W/40.25W |
    | 输出 | 稳态波动(最大) |
    | 设定时间 | 冷启动:25A/230VAC |
    | 频率范围 | 47~63Hz |
    | 功率因数(典型) | >0.9/230VAC, >0.9/277VAC(满载) |
    | 效率(典型) | 88%/88%/87%/87%/86%/86% |
    | 输入电流(典型) | 0.35A/230VAC/0.3A/277VAC |
    | 启动电流(典型) | <0.5mA/240VAC |
    | 工作温度 | -30~+50℃ |
    | 工作湿度 | 20~95%RH非冷凝 |
    | 存储温度和湿度 | -40~+80℃,10~95%RH |
    | 温度系数 | ±0.03℃/℃(0~50℃) |
    | 振动 | 10~500Hz,2G,每轴12min/1周期,共计72min |
    | MTBF | 最小865,176K小时(符合MIL-HDBK-217F标准,25℃) |

    3. 产品特点和优势


    - 高效能:PLD-40系列电源适配器的工作效率高达88%,在各种应用环境中表现优异。
    - 稳定性:具备出色的稳定性和可靠性,在不同负载和电压条件下表现出色。
    - 紧凑设计:尺寸为1286031.5mm(长宽高),便于安装和集成到各种设备中。
    - 防护等级:达到IP42防护等级,适用于各种恶劣环境。

    4. 应用案例和使用建议


    - 工业自动化:在工厂自动化系统中,PLD-40系列可以为各种传感器和执行器提供稳定的电源。
    - 建筑照明:适用于大型商业楼宇和住宅小区的照明系统,保证长时间运行的稳定性。
    - 建议:在安装时,确保电源适配器周围有足够的通风空间,避免过热。在接线过程中,严格按照说明书操作,避免错误连接导致的安全隐患。

    5. 兼容性和支持


    - 兼容性:PLD-40系列电源适配器兼容市面上多种标准灯具和设备,适用范围广泛。
    - 支持和维护:供应商提供全面的技术支持和售后服务,保障客户使用的便利性和满意度。

    6. 常见问题与解决方案


    - 问题1:电源适配器启动时电流过大。
    - 解决方案:检查输入电压是否在额定范围内,确认输入端连接正确无误。

    - 问题2:电源适配器输出电压不稳定。
    - 解决方案:检查负载情况,确保负载不超过额定值;同时检查输出端连接是否松动或损坏。

    7. 总结和推荐


    综上所述,PLD-40系列电源适配器凭借其高效能、稳定性及广泛的适用性,在众多同类产品中脱颖而出。其卓越的设计和优良的性能使其成为各种工业和民用领域的理想选择。强烈推荐给需要高效稳定电源供应的应用场合。

PLD-40-1400B参数

参数
电压-输出4 -
电压-输出3 -
输出数量 1
输出功率 41W
最小输入电压 180V(AC)
负载调节 -
电流-输出2 -
最大输入电压 295V(AC)
电流-输出1 1.4A
电压-输出2 -
电压-输出1 -
长*宽*高 128mm*60mm*31.5mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

PLD-40-1400B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 PLD-40-1400B PLD-40-1400B数据手册

PLD-40-1400B封装设计

查看详情并下载
Symbol
Footprint
3D Model
