HLG-320H-C1050A

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 320W 1 90V(AC) 305V(AC) 1.05A 导线安装,底座安装 225.2mm*90mm*43.8mm
供应商型号: HLG-320H-C1050A
供应商: Master
标准整包数: 1

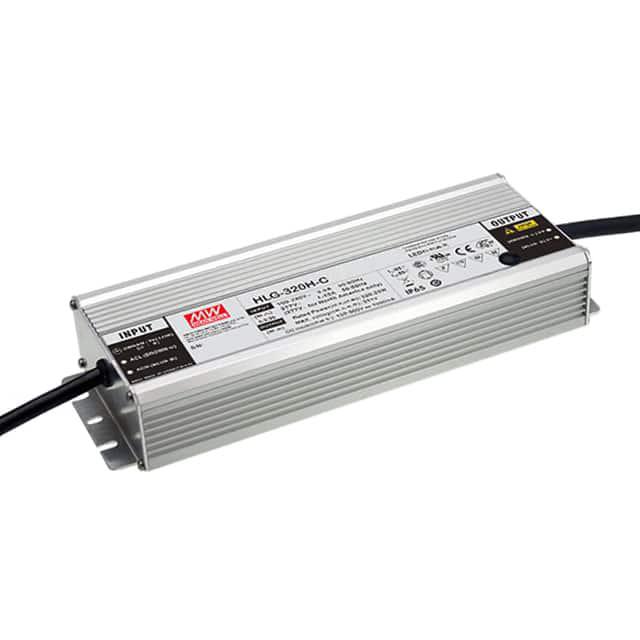

MEAN WELL/台湾明纬 开关电源 HLG-320H-C1050A

HLG-320H-C1050A概述


    产品简介


    HLG-320H-C系列恒流模式LED驱动器是一款适用于多种工业及商业应用的大功率LED驱动器。其主要功能是提供稳定且可调的电流输出,确保LED灯具的稳定运行。该系列产品具备较高的效率和可靠性,被广泛应用于街道照明、工厂照明、景观照明、隧道照明等领域。

    技术参数


    以下是HLG-320H-C系列的技术参数和规格:
    - 额定电流范围:350mA至3500mA
    - 电流调整范围:±5%
    - 纹波电流:<0.75mA
    - 额定功率:320W
    - 输入电压范围:90~305VAC,127~431VDC
    - 效率:典型值为94%
    - 工作频率范围:47~63Hz
    - 输入浪涌电流(典型值):70A
    - 泄漏电流(最大值):<0.75mA
    - 安全标准:符合EN55015、EN61000-3-2 Class C、EN61000-3-3 @负载50%、EN61000-4-2、EN61000-4-3等标准
    - 工作湿度:20%至95%,无冷凝
    - 存储温度和湿度:-40℃至+80℃,10%至95%RH
    - 工作温度范围:-40℃至+85℃
    - 保护功能:短路保护、过温保护、过压保护
    - 振动:10~500Hz,5G,12min/周期,每个轴方向共72min
    - MTBF:最小值168.2K小时
    - 尺寸:252mm90mm43.8mm
    - 重量:1.88kg
    - 包装:每箱8个,共计16kg,0.92立方英尺

    产品特点和优势


    HLG-320H-C系列恒流模式LED驱动器具有以下特点和优势:
    - 高效率:达到94%,提高了系统的能效比,降低了运营成本。
    - 宽输入电压范围:能够适应不同的电源条件,增强了产品的适应性和可靠性。
    - 高防护等级:IP65/IP67防护等级,使产品能够在恶劣环境下长期稳定工作。
    - 多种调光方法:支持0~10VDC、10V PWM信号及电阻调光,适合不同应用场景的需求。
    - 内置智能定时调光功能:提供了自动化的调光曲线,方便用户根据实际需求设置。
    - 严格的保护机制:包括短路、过温、过压等多重保护措施,确保系统长期稳定运行。

    应用案例和使用建议


    该驱动器广泛应用于多个领域,例如:
    - 街道照明:由于其高防护等级,非常适合室外环境的应用。
    - 工业照明:例如工厂车间、仓库等,需要长时间稳定运行的场所。
    - 景观照明:通过智能定时调光功能,可以实现动态的照明效果。
    使用建议:
    - 在安装时要确保符合相关安全标准,特别是电气连接的安全性。
    - 定期检查和维护,以确保其长期稳定运行。
    - 根据实际应用需求选择合适的调光方式,以实现最佳效果。

    兼容性和支持


    - 兼容性:HLG-320H-C系列与大多数LED灯具兼容,如果存在兼容性问题,可以联系制造商寻求帮助。
    - 技术支持:制造商提供全面的技术支持和售后服务,包括产品咨询、故障排除和技术文档下载等服务。

    常见问题与解决方案


    1. Q:如何进行调光操作?
    - A:可以通过0~10VDC、10V PWM信号或电阻进行调光操作。具体操作请参考产品手册中的详细步骤。

    2. Q:如何处理过温保护导致的输出关闭?
    - A:重启电源即可恢复输出,具体步骤请参考产品手册。
    3. Q:如何确认产品的防护等级?
    - A:查看产品铭牌或手册,确认其防护等级为IP65/IP67。

    总结和推荐


    HLG-320H-C系列恒流模式LED驱动器凭借其高效、可靠和多功能的特点,成为市场上极具竞争力的产品之一。其宽泛的输入电压范围、高防护等级以及智能调光功能使其在多种应用场景中表现出色。强烈推荐该产品给需要高性能、长寿命和稳定性要求高的项目。同时,制造商提供的优质技术支持也增加了其产品的吸引力。

HLG-320H-C1050A参数

参数
电流-输出2 -
电压-输出2 -
最大输入电压 305V(AC)
电压-输出4 -
输出数量 1
最小输入电压 90V(AC)
输出功率 320W
电压-输出3 -
电压-输出1 -
电流-输出1 1.05A
负载调节 -
长*宽*高 225.2mm*90mm*43.8mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HLG-320H-C1050A数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HLG-320H-C1050A HLG-320H-C1050A数据手册

HLG-320H-C1050A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 99.844 ¥ 830.1616
5+ $ 95.375 ¥ 793.0038
10+ $ 90.1 ¥ 748.748
20+ $ 89.675 ¥ 734.349
库存: 7
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 830.16
