HLG-120H-C1050B

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: Mean Well LED驱动电源, 155.4W, IP67, 可调光
供应商型号: SCE-HLG-120H-C1050B
供应商: 海外现货
标准整包数: 1

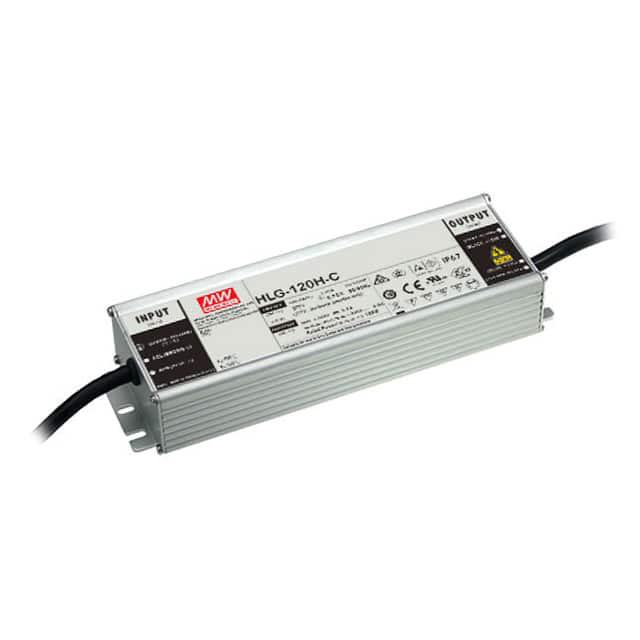

MEAN WELL/台湾明纬 开关电源 HLG-120H-C1050B

HLG-120H-C1050B概述

    150W Constant Current Mode LED Driver HLG-120H-C 系列

    产品简介


    HLG-120H-C系列是一款专为LED照明设计的150W常流模式驱动器。它广泛应用于LED街灯、鱼缸灯、景观照明、建筑照明、绿色照明及背光照明等多种场景。该系列驱动器以出色的恒流输出能力,能够稳定驱动各种LED负载,适用于室内和室外照明环境。

    技术参数


    - 输入电压范围: 90 ~ 305VAC (127 ~ 431VDC)
    - 额定电流:
    - HLG-120H-C350: 350mA
    - HLG-120H-C500: 500mA
    - HLG-120H-C700: 700mA
    - HLG-120H-C1050: 1050mA
    - HLG-120H-C1400: 1400mA
    - 额定功率:
    - HLG-120H-C350: 150.5W
    - HLG-120H-C500: 150W
    - HLG-120H-C700: 150.5W
    - HLG-120H-C1050: 155.4W
    - HLG-120H-C1400: 151.2W
    - 电源效率: 最高达94%
    - 电流调整范围: ±5%
    - 输入频率范围: 47 ~ 63Hz
    - 瞬态响应时间: 1000ms (115VAC) / 500ms (230VAC)
    - 最大输入电流: 1.6A (115VAC) / 0.8A (230VAC) / 0.7A (277VAC)
    - 浪涌电流限制: 50A (twidth=600s 测量在50% Ipeak 时)

    产品特点和优势


    HLG-120H-C系列具有诸多独特功能,包括:
    - 恒流模式输出:确保LED灯具的亮度稳定且一致。
    - 高效性:最高可达94%,有效降低能耗和运行成本。
    - 多种调光功能:通过添加1~10V直流信号、PWM信号或电阻实现,灵活性高。
    - 宽泛的工作温度范围:-40℃至+90℃,适合极端气候条件下的使用。
    - 金属外壳设计:Class I 设计提升安全性和可靠性。
    - 过温保护:自动恢复,故障后自动重新启动。
    - 高防护等级:IP65/IP67,适用于户外和潮湿环境。

    应用案例和使用建议


    HLG-120H-C系列广泛应用于室内外各种照明场合,如街道照明、室内照明、景观照明等。对于具体的应用场景,以下是一些建议:
    - 户外街道照明: 使用IP65/IP67等级的版本,确保防尘防水。
    - 商业照明: 调整恒流输出电流,实现最佳亮度和色彩一致性。
    - 景观照明: 利用多种调光方式,实现动态照明效果。

    兼容性和支持


    - 兼容性: 可与IP65/IP67标准的其他电子元件配合使用。
    - 厂商支持: 如有任何兼容性问题,请联系MEAN WELL进行技术支持。

    常见问题与解决方案


    - 问题1: 瞬态响应时间过长。
    - 解决方案: 检查输入电源稳定性,确保符合规格要求。
    - 问题2: 输出电流不稳。
    - 解决方案: 确认负载连接正确,检查是否存在短路或其他异常情况。
    - 问题3: 温度过高导致保护机制启动。
    - 解决方案: 适当增加散热措施,确保良好通风环境。

    总结和推荐


    HLG-120H-C系列作为一款高性能的LED驱动器,具备优异的恒流能力和高效性,广泛适用于各类照明项目。无论是在室内还是户外环境,它都能提供稳定可靠的电力供应。因此,我们强烈推荐这款产品用于LED照明系统的设计和应用中。

HLG-120H-C1050B参数

参数
电压-输出2 -
电流-输出1 1.05A
负载调节 -
电压-输出3 -
最小输入电压 90V(AC)
电压-输出1 -
电压-输出4 -
最大输入电压 305V(AC)
输出数量 1
电流-输出2 -
输出功率 155W
长*宽*高 196mm*68mm*38.8mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HLG-120H-C1050B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HLG-120H-C1050B HLG-120H-C1050B数据手册

HLG-120H-C1050B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 474.9434
5+ ¥ 459.1119
10+ ¥ 436.9039
20+ ¥ 421.0725
库存: 9
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 474.94
