HLP-80H-48

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 82W 1 90V(AC) 305V(AC) 0.5% 1.7A 底座安装 167mm*53mm*29.5mm
供应商型号: HLP-80H-48
供应商: Master
标准整包数: 1

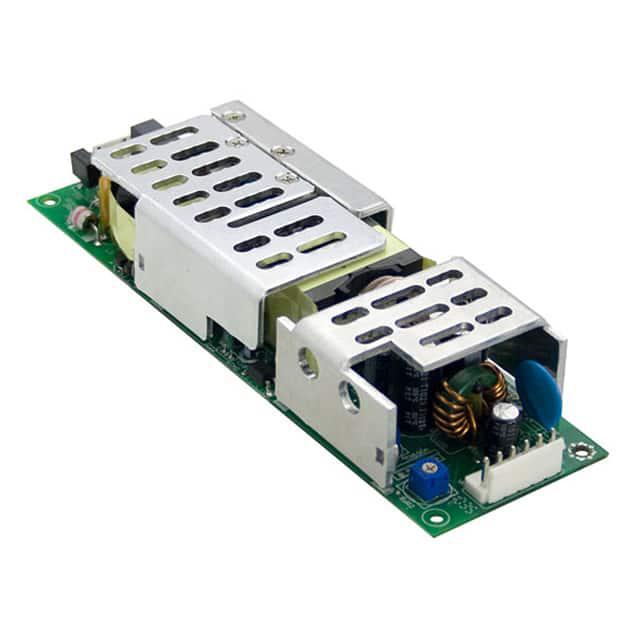

MEAN WELL/台湾明纬 开关电源 HLP-80H-48

HLP-80H-48概述


    产品简介


    HLP-80H系列80W单输出开关电源是一款高性能电源模块,广泛应用于工业自动化、照明系统、通信设备和医疗仪器等领域。它具备强大的恒流控制能力,在不同的负载条件下能够稳定工作,并提供精确的电压调整范围。这款电源具备高效率和低纹波噪声特性,确保设备能够在苛刻环境下稳定运行。

    技术参数


    - 直流电压:12V、15V、20V、24V、30V、36V、42V、48V、54V
    - 额定电流:最大5A(部分型号)
    - 额定功率:80W(单输出)
    - 线性调节率:±0.5%
    - 负载调节率:±1.0%
    - 上升时间:16ms
    - 保持时间:127~431VDC,87.5%~90%
    - 电压范围:90~305VAC
    - 频率范围:47~63Hz
    - 功率因数:>0.96/115VAC,>0.96/230VAC,>0.94/277VAC
    - 输入电流:0.85A/115VAC,0.425A/230VAC,0.4A/277VAC
    - 峰值电流:70A(测量值)
    - 浪涌电流:<75A
    - 漏电流:<0.75mA/277VAC
    - 过压保护:关机输出电压,恢复自供电
    - 过流保护:恒流限流,故障条件移除后自动恢复
    - 过温保护:自动关断输出电压,重新上电后恢复
    - 机械尺寸:1675329.5mm(长宽高)
    - 重量:0.27Kg;36个/11.2Kg/0.67CUFT
    - 温度系数:±0.03℃/(0~50℃)

    产品特点和优势


    HLP-80H系列具有多种显著优势:
    - 高效率:高达90%,适用于各种严苛的应用场景。
    - 超低纹波噪声:最高为150mVp-p到200mVp-p,确保设备输出稳定。
    - 高可靠性:通过多项安全标准认证,如EN55015、GB17743等。
    - 灵活的调光功能:可通过内部电位器进行电流调整,支持1~10V DC信号和PWM信号调光。
    - 宽电压输入范围:从90VAC到305VAC,适应全球电网需求。
    - 环境适应性强:可在-40°C到+80°C范围内正常工作。

    应用案例和使用建议


    应用案例:
    HLP-80H系列常用于LED照明系统。通过内置的调光功能,可以实现精确的亮度调节,同时保持较高的电源效率。例如,在大型商场或办公室的照明系统中,HLP-80H可以实现智能调光,节约能源并提高用户体验。
    使用建议:
    1. 环境考虑:在安装时,确保周围空气流通良好,避免高温和高湿度环境影响电源性能。
    2. 电路布局:合理布局电路板上的组件,以减少EMI干扰,保证电源的稳定性。
    3. 连接方式:使用适当的接线端子和电缆,确保良好的电气接触,避免接触不良导致的故障。

    兼容性和支持


    HLP-80H系列支持广泛的连接方式,包括标准的JST B6P-VH和JST SVH-21T-P1.1连接器。产品符合多项国际安全标准,包括EN55015、GB17743、EN61000-3-2、EN61000-3-3等,确保在各种应用场景下的安全性。制造商提供了详尽的技术支持文档和售后服务,用户可以随时联系制造商获取技术支持。

    常见问题与解决方案


    常见问题:
    1. 电源启动困难:检查输入电压是否在正常范围内,确认所有接线无误。
    2. 输出电压不稳定:检查是否有电磁干扰,调整电源的位置或增加滤波措施。
    3. 电流调节异常:确保内部电位器设置正确,参照用户手册中的说明进行调整。
    解决方案:
    1. 重启电源:关闭电源,重新启动,查看问题是否得到解决。
    2. 使用屏蔽线缆:将电源和负载连接的线缆更换为屏蔽线缆,减少电磁干扰。
    3. 重设电位器:参照用户手册,按照正确的步骤重设内部电位器。

    总结和推荐


    HLP-80H系列80W单输出开关电源是一款可靠、高效的产品,适合各种工业和商业应用。其高效率、低纹波噪声和宽电压输入范围使其成为市场上的佼佼者。结合其丰富的安全认证和多样的调光功能,使其在实际应用中表现出色。我们强烈推荐使用这款电源模块,特别是在需要高可靠性和稳定性的重要项目中。

HLP-80H-48参数

参数
电压-输出3 -
最大输入电压 305V(AC)
输出数量 1
电流-输出2 -
电压-输出1 -
最小输入电压 90V(AC)
电压-输出4 -
电压-输出2 -
负载调节 0.5%
输出功率 82W
电流-输出1 1.7A
长*宽*高 167mm*53mm*29.5mm
安装方式 底座安装
零件状态 在售
包装方式 盒装

HLP-80H-48数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HLP-80H-48 HLP-80H-48数据手册

HLP-80H-48封装设计

查看详情并下载
Symbol
Footprint
3D Model
