HLN-40H-12B

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 40W 1 90V(AC) 305V(AC) 3.33A 导线安装,底座安装 161mm*61.5mm*35mm
供应商型号: HLN-40H-12B
供应商: Master
标准整包数: 1

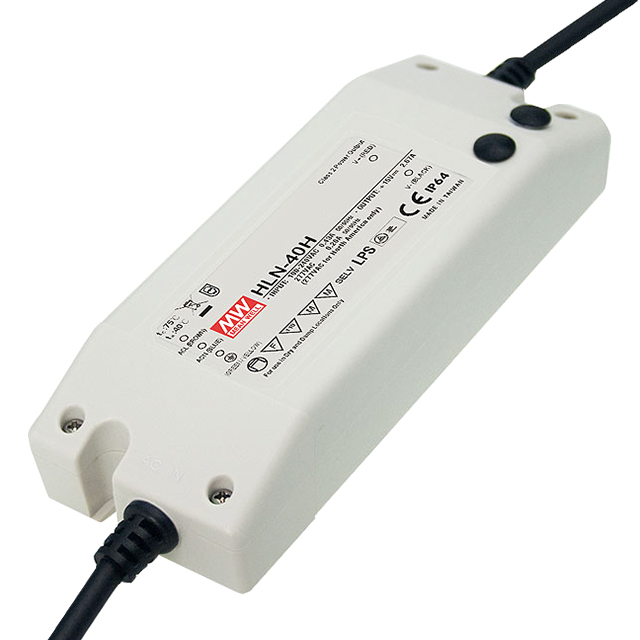

MEAN WELL/台湾明纬 开关电源 HLN-40H-12B

HLN-40H-12B概述


    产品简介


    HLN-40H系列是一款单输出开关电源,专为各种工业和商业应用设计。它能够提供高达40瓦的稳定功率输出,适用于多种负载条件。该系列电源具有恒定电流和电压模式,适用于LED照明系统以及其他需要稳定电源的应用场合。

    技术参数


    - 输入电压范围:90 ~ 305VAC
    - 输出电压范围(可调):12V ~ 54V
    - 额定电流:0.45A ~ 3.33A
    - 输出功率:40W
    - 频率范围:47 ~ 63Hz
    - 最大电源数量:电路断路器类型B:12个;电路断路器类型C:20个(230VAC输入)
    - 浪涌电压承受能力:I/P-O/P:3.75KVAC,I/P-FG:2KVAC,O/P-FG:0.5KVAC
    - 绝缘电阻:100MΩ / 500VDC / 25°C / 70%RH
    - 电压波动范围:±2.5%
    - 电压调整范围:10 ~ 13.5V
    - 电流调整范围:±10%
    - 线性调整率:≤0.5%
    - 负载调整率:≤1.0%
    - 纹波与噪声:最大150mVp-p
    - 过载保护:自动恢复型
    - 短路保护:短路保护(hiccup模式),故障排除后自动恢复
    - 安全标准:符合EN55015, EN61000-3-2, EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020等国际标准

    产品特点和优势


    HLN-40H系列具有高效率(最高可达89%)、低纹波与噪声(最大150mVp-p)以及优异的线性调节率(≤0.5%)。此外,该系列还具备卓越的环境适应性,可在-40°C至+50°C的工作温度范围内运行,且存储温度范围宽广(-40°C至+80°C),湿度范围为10%至95%。这使得它非常适合在恶劣环境条件下使用。

    应用案例和使用建议


    HLN-40H系列常用于LED照明系统、工业自动化设备以及安防监控等领域。根据实际应用需求,可以通过连接一个电阻或者1 ~ 10Vdc信号来调整输出电流。例如,在LED照明系统中,通过调整输出电流可以实现不同亮度的照明效果。此外,对于需要频繁开关的场合,可以使用内置的调光功能,从而避免使用额外的驱动器。

    兼容性和支持


    该系列产品已通过多个国际安全认证,如EN55015, EN61000-3-2, EN61000-3-3等,确保了其在全球市场的广泛应用。厂商提供完善的技术支持和服务,包括安装指导、使用培训和故障排查服务。

    常见问题与解决方案


    - 问题1:电源启动时出现异常噪音。
    - 解决方案:检查输入电源是否稳定,确认没有其他电气干扰源。
    - 问题2:电源无法正常工作。
    - 解决方案:检查所有连接是否正确,确保输入电压和负载都在规定的范围内。
    - 问题3:电源纹波和噪声超出允许范围。
    - 解决方案:检查负载是否过大,或者电源内部电容器是否老化,必要时更换电源。

    总结和推荐


    HLN-40H系列单输出开关电源以其高效率、低纹波、优良的环境适应性和广泛的兼容性成为市场上备受推崇的产品。对于需要稳定、可靠电源供应的应用场合,HLN-40H系列是理想的选择。建议用户在购买前仔细评估自己的需求,并结合产品技术参数进行选择。

HLN-40H-12B参数

参数
电压-输出1 -
输出数量 1
电压-输出4 -
电压-输出3 -
负载调节 -
输出功率 40W
电压-输出2 -
最小输入电压 90V(AC)
电流-输出1 3.33A
最大输入电压 305V(AC)
电流-输出2 -
长*宽*高 161mm*61.5mm*35mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 盒装

HLN-40H-12B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HLN-40H-12B HLN-40H-12B数据手册

HLN-40H-12B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 45.2525 ¥ 383.2887
10+ $ 40.7442 ¥ 338.7712
20+ $ 37.6406 ¥ 312.8005
50+ $ 37.4631 ¥ 306.7851
库存: 70
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 383.28
直接购买
加入购物车
