HVG-100-42B

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 96W 1 180V(AC) 528V(AC) 2.28A 导线安装,底座安装 212mm*68mm*38.5mm
供应商型号: HVG-100-42B
供应商: Master
标准整包数: 1

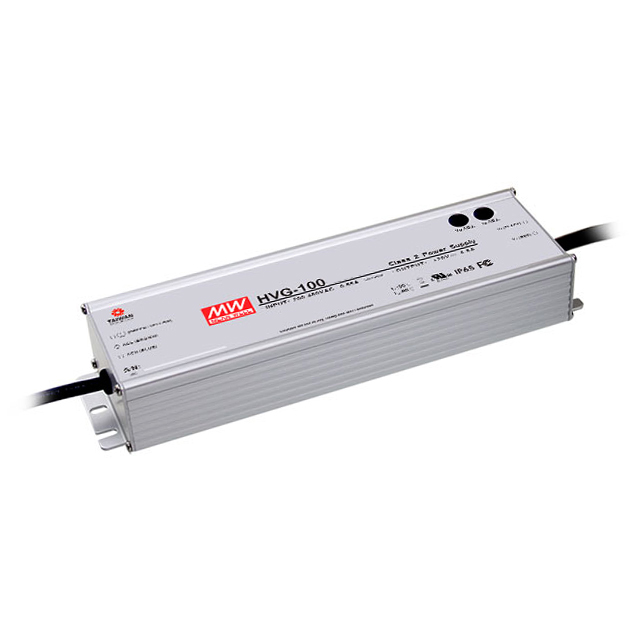

MEAN WELL/台湾明纬 开关电源 HVG-100-42B

HVG-100-42B概述

    100W Constant Voltage + Constant Current LED Driver HVG-100系列技术手册

    产品简介


    100W Constant Voltage + Constant Current LED Driver HVG-100系列是一款高效能的LED驱动器,专为各种室内外照明应用设计。此系列产品集成了恒流和恒压模式,可以灵活适应不同类型的LED负载需求。其广泛应用包括商业照明、工业照明及户外景观照明等场合。

    技术参数


    - 型号:HVG-100-15、HVG-100-20、HVG-100-24、HVG-100-30、HVG-100-36、HVG-100-42、HVG-100-48、HVG-100-54
    - 直流电压:24V、30V、48V
    - 额定电流:0.97~1.77A、1.1~2A、1.25~2.28A、1.45~2.65A、1.76~3.2A、2.2~4A、2.64~4.8A、2.75~5A
    - 额定功率:75W~96W
    - 输出电压调整范围:22~58V
    - 输出电流调整范围:0.75A~2.65A
    - 线性调节率:<1%
    - 负载调节率:<1%
    - 保持时间(典型值):15ms
    - 输入电压范围:180~528VAC
    - 频率范围:47~63Hz
    - 功率因数(典型值):0.93~0.98
    - 效率(典型值):89%~91%
    - 输入电流(典型值):<0.75mA
    - 浪涌电流(典型值):2.75A
    - 泄漏电流:<0.75mA/480VAC
    - 安全标准:UL8750、CSA C22.2 No. 250.0-08、EAC TP TC 004 IP65或IP67认证
    - 工作温度:-40℃~+80℃
    - 工作湿度:20%~95%RH非冷凝
    - 存储温度湿度:-40℃~+80℃,10%~95%RH
    - 温度系数:±0.5%/%
    - 振动:承受10~500Hz,5G振动
    - 平均无故障时间(MTBF):≥174.9K小时

    产品特点和优势


    HVG-100系列具有以下几个显著特点和优势:
    - 高效能:高效率可达91%,有效减少能耗。
    - 宽输入电压范围:支持180~528VAC的输入电压范围,适用于多种供电环境。
    - 出色的温度特性:能够在-40℃到+80℃的极端环境下稳定工作。
    - 高可靠性和安全性:通过多项安全认证,确保使用过程中的安全。
    - 宽范围调光功能:支持0~10VDC或10V PWM信号调光,适应不同的调光需求。

    应用案例和使用建议


    HVG-100系列适用于多种LED灯具,例如商业建筑的LED灯条、路灯、工厂车间的照明系统等。在安装和使用过程中,需要注意以下几点:
    - 确保输入电源电压在允许范围内,以避免过压损坏。
    - 在连接LED灯具时,应选择适合的接线方式,如防水连接器或电缆接头,确保安全性和防水性能。
    - 在进行调光操作时,注意最小调光级别约为8%,以防止输出电流不稳定。

    兼容性和支持


    HVG-100系列可与其他标准LED灯具和其他电器设备兼容,适用于广泛的LED灯具配置。制造商提供详尽的技术支持,包括安装手册、常见问题解答等资源,帮助用户更好地理解和使用此产品。

    常见问题与解决方案


    1. 问题:如何调整输出电压和电流?
    - 解决方案:通过内置的电位器来调整输出电压和电流,具体步骤参考技术手册中的详细说明。
    2. 问题:如何处理短路情况?
    - 解决方案:内置有过电流保护(OCP),发生短路时会自动关断输出电压,并在故障排除后自动恢复。
    3. 问题:如何实现调光功能?
    - 解决方案:可以通过连接0~10VDC、10V PWM信号或电阻来进行调光控制,具体方法参考技术手册。

    总结和推荐


    综上所述,HVG-100系列是一款高性能、可靠性强且功能全面的LED驱动器。其高效的能源利用率、宽泛的工作温度范围以及出色的防护能力使其在多种应用场景中表现出色。强烈推荐这一系列产品用于需要稳定、高效和安全的LED照明系统。
    总之,100W Constant Voltage + Constant Current LED Driver HVG-100系列以其卓越的性能、可靠的稳定性和广泛的适用性,在LED驱动器市场中具备强大的竞争力。

HVG-100-42B参数

参数
负载调节 -
电流-输出1 2.28A
电压-输出2 -
最小输入电压 180V(AC)
电压-输出4 -
输出数量 1
电压-输出3 -
电流-输出2 -
输出功率 96W
最大输入电压 528V(AC)
电压-输出1 -
长*宽*高 212mm*68mm*38.5mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 盒装

HVG-100-42B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HVG-100-42B HVG-100-42B数据手册

HVG-100-42B封装设计

查看详情并下载
Symbol
Footprint
3D Model
