首页  >  产品百科  >  HBG-160-60DA

HBG-160-60DA

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 156W 1 90V(AC) 305V(AC) 2.6A 底座安装 151.68mm*151.68mm*66.5mm
供应商型号: SCE-HBG-160-60DA
供应商: 海外现货
标准整包数: 1

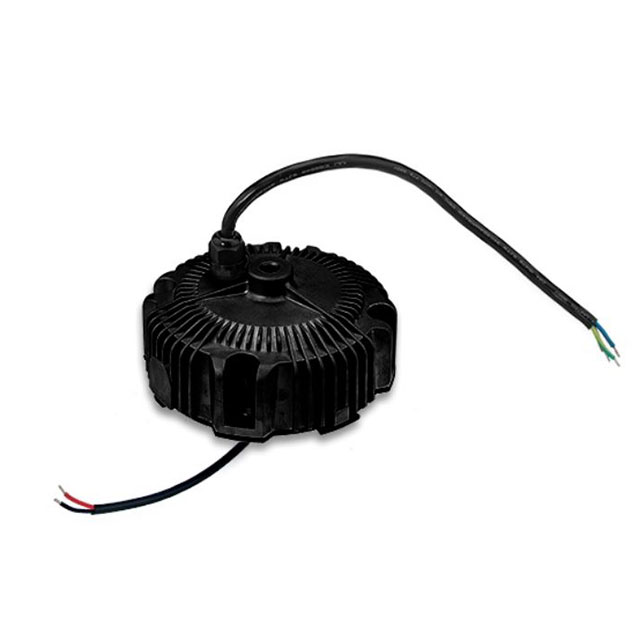

MEAN WELL/台湾明纬 开关电源 HBG-160-60DA

HBG-160-60DA概述

    HBG-160系列LED驱动器技术手册

    产品简介


    HBG-160系列是一款高效能的恒压加恒流LED驱动器,适用于各种高功率LED灯具应用。其最大输出功率可达160W,提供多种电压等级选择(24V、36V、48V、60V),以适应不同的照明需求。此系列产品具有出色的电流调节能力,使得灯具在各种环境条件下均能稳定运行。

    技术参数


    HBG-160系列的技术参数如下:
    - 输入电压范围: 90 ~ 305VAC (127 ~ 431VDC)
    - 输出电压范围: 24V(200mVp-p)、36V(300mVp-p)、48V(300mVp-p)、60V(300mVp-p)
    - 额定电流: 6.5A(HBG-160-24), 4.4A(HBG-160-36), 3.3A(HBG-160-48), 2.6A(HBG-160-60)
    - 工作频率范围: 47 ~ 63Hz
    - 功率因数: PF>0.98/115VAC, PF>0.95/230VAC, PF>0.92/277VAC@满载
    - 总谐波失真 (THD): < 20%
    - 效率 (典型值): 92% ~ 93.5%
    - 浪涌保护: 电源线-接地:4KV,电源线-电源线:2KV
    - 保护机制: 短路保护(通过回跳模式恢复),过温保护,过压保护

    产品特点和优势


    HBG-160系列的主要特点包括:
    - 宽电压输入范围:支持90 ~ 305VAC的宽范围输入电压,适应多种电力供应环境。
    - 高功率密度:能够在160W的高功率下实现恒压和恒流两种模式,满足不同灯具的需求。
    - 优秀的安全性和稳定性:通过严格的电气测试和认证(如UL8750、CSA C22.2 No.250.13-12、TUV EN61347-1, EN61347-2-13等),确保安全可靠运行。
    - 良好的温度控制:具备广泛的温度系数(±0.03%/℃),确保在极端环境下也能稳定工作。
    - 多种调光方式:支持1~10VDC电压调光、PWM信号调光及电阻调光,适应多种调光系统。

    应用案例和使用建议


    HBG-160系列LED驱动器广泛应用于各种商业和工业照明项目中,例如吊灯、聚光灯、泛光灯和舞台灯光。在实际应用中,建议遵循以下几点使用建议:
    - 安装前检查:确保产品外观无损坏,且各连接部件紧密牢固。
    - 适当散热:确保驱动器有足够的散热空间,特别是在高温环境中使用时。
    - 保护措施:在整个运输过程中采取适当的防护措施,避免意外损坏。

    兼容性和支持


    HBG-160系列与多种LED灯具兼容,适合在IP65/IP67的环境中使用。厂商提供了全面的支持和服务,包括产品咨询、技术支持及售后服务,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 驱动器不启动 | 检查输入电源是否正常 |
    | 驱动器输出电流异常 | 检查负载是否匹配,调整至正确负载 |
    | 驱动器过热 | 检查散热条件,确保通风良好 |

    总结和推荐


    综上所述,HBG-160系列LED驱动器凭借其出色的性能、多样化的调光方式、强大的保护机制和良好的兼容性,是一款非常值得推荐的产品。无论是商用还是工业用途,HBG-160系列都能为用户提供卓越的照明解决方案。强烈推荐在高功率LED照明项目中采用此产品。

HBG-160-60DA参数

参数
最小输入电压 90V(AC)
电压-输出1 -
电压-输出4 -
负载调节 -
输出数量 1
电流-输出1 2.6A
最大输入电压 305V(AC)
输出功率 156W
电流-输出2 -
电压-输出3 -
电压-输出2 -
长*宽*高 151.68mm*151.68mm*66.5mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HBG-160-60DA数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HBG-160-60DA HBG-160-60DA数据手册

HBG-160-60DA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 626.1117
5+ ¥ 605.223
10+ ¥ 575.9788
20+ ¥ 555.0901
库存: 56
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 626.11
直接购买
加入购物车
