HBG-100-48AB

产品分类: LED电源
厂牌: MEAN WELL/台湾明纬
产品描述: 96W 1 90V(AC) 305V(AC) Analog,PWM 66.5mm(高度)
供应商型号: TW-HBG-100-48AB
供应商: 期货订购
标准整包数: 1

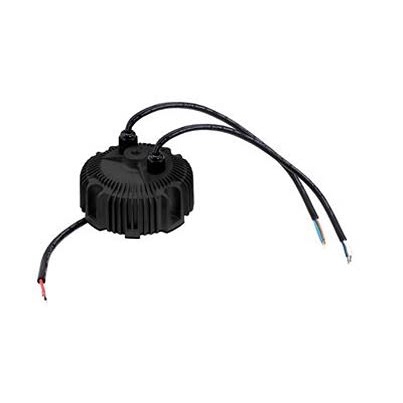

MEAN WELL/台湾明纬 LED电源 HBG-100-48AB

HBG-100-48AB概述

    HBG-100系列LED驱动器技术手册

    产品简介


    HBG-100系列是一款专为高效率应用设计的恒流模式LED驱动器。其输出电压范围为90 ~ 305VAC(127 ~ 431VDC),能够适应广泛的输入电压需求。此驱动器具有多种型号,如HBG-100-24、HBG-100-36、HBG-100-48和HBG-100-60,分别适用于不同的电流和功率需求。该驱动器采用先进的PWM(脉宽调制)与PFC(功率因数校正)电路,确保高效率和良好的调光性能,特别适合照明系统、舞台灯光、高顶灯和吊灯等应用场合。

    技术参数


    HBG-100系列的技术参数如下:
    - 输入电压范围:90 ~ 305VAC(127 ~ 431VDC)
    - 频率范围:47 ~ 63Hz
    - 功率因数:PF>0.96/115VAC, PF>0.96/230VAC, PF>0.94/277VAC
    - 效率(典型值):高达91%
    - 工作温度范围:-40 ~ +85°C
    - 存储温度和湿度范围:-40 ~ +80°C,10 ~ 95% RH
    - 总谐波失真:THD< 20%
    - 最大外壳温度:+85°C
    - 浪涌保护:符合EN55015、EN61000-3-2 Class C、EN61000-3-3标准
    - 浪涌耐受电压:I/P-O/P:3.75KVAC,I/P-FG:2KVAC,O/P-FG:0.5KVAC
    - 隔离电阻:I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25°C / 70% RH
    - 过温保护:自动关机,重新供电后恢复正常
    - 防水等级:IP65/IP67(仅限DA型)

    产品特点和优势


    HBG-100系列的主要优势包括:
    - 高效率:效率高达91%,在各种条件下都能保持高性能。
    - 优异的可靠性:具备全面的过压、过流和过温保护,延长使用寿命。
    - 良好的调光性能:通过PWM和PFC技术,提供精确的调光控制。
    - 广泛的输入电压适应性:可以适应90 ~ 305VAC的输入电压。
    - 坚固耐用:具备良好的机械强度和防水防尘能力,适合恶劣环境。

    应用案例和使用建议


    HBG-100系列已被广泛应用于多种场景,如:
    - 照明系统:商业建筑、工业厂房、公共场所等的LED灯具。
    - 舞台灯光:演唱会、剧院和活动场所的灯光控制系统。
    - 高顶灯:仓库、停车场和大型室内空间的照明设备。
    - 吊灯:家用和商用装饰照明设备。
    使用建议:
    - 确保所有螺丝牢固紧固,特别是悬挂螺丝。
    - 安装过程中避免跌落或碰撞。
    - 整个灯具系统的重量不超过10Kg。

    兼容性和支持


    HBG-100系列与多种灯具和控制系统兼容,支持DALI协议(仅限DA型)。制造商提供详尽的安装指南和技术支持,以确保用户能够顺利安装和使用。

    常见问题与解决方案


    - 问题:驱动器无法正常启动。
    - 解决方案:检查输入电压是否在允许范围内,确保连接正确且接触良好。
    - 问题:驱动器在高温环境下运行不稳定。
    - 解决方案:增加散热措施,确保驱动器处于额定的工作温度范围内。
    - 问题:调光不均匀。
    - 解决方案:检查调光信号线连接是否正确,确保使用适当的调光源。

    总结和推荐


    HBG-100系列LED驱动器凭借其高效、可靠和灵活的特点,在多种应用场景中表现出色。它具备出色的调光性能和过载保护,适用于各种复杂的照明环境。综合考虑其性能和应用价值,我们强烈推荐该产品用于各类LED照明项目。

HBG-100-48AB参数

参数
输出数量 1
调光 Analog,PWM
输出功率 96W
电压-输出1 -
电压-输出2 -
最大输入电压 305V(AC)
最小输入电压 90V(AC)
长*宽*高 66.5mm(高度)
应用等级 工业级
零件状态 在售
包装方式 盒装

HBG-100-48AB数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 LED电源 MEAN WELL/台湾明纬 HBG-100-48AB HBG-100-48AB数据手册

HBG-100-48AB封装设计

查看详情并下载
Symbol
Footprint
3D Model
