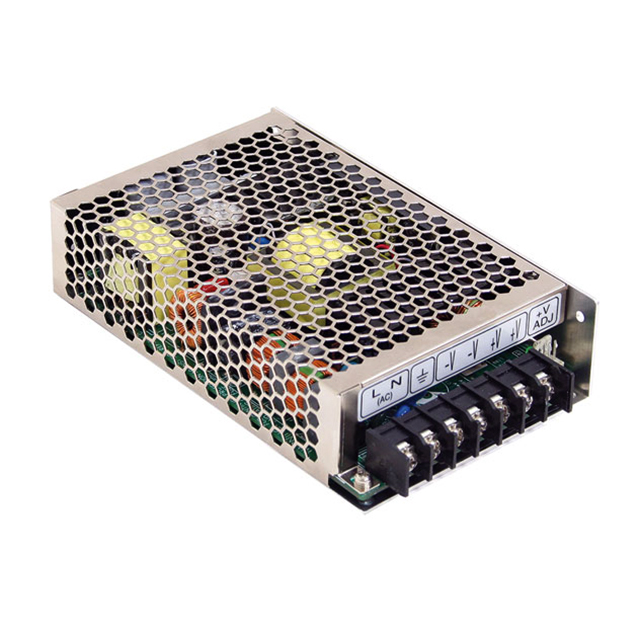

HRP-150-12

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 156W开关电源, 12V 直流输出电压 13A输出电流, 1输出点
供应商型号: TW-HRP-150-12
供应商: 国内现货
标准整包数: 1

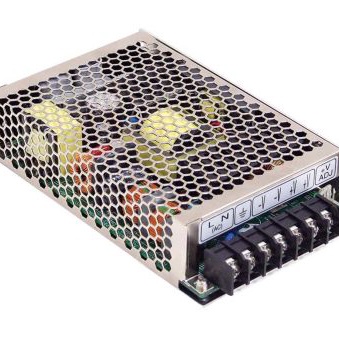

MEAN WELL/台湾明纬 开关电源 HRP-150-12

HRP-150-12概述

    HRP-150系列单输出电源模块技术手册解析

    产品简介


    HRP-150系列是一款具备PFC(功率因数校正)功能的150W单输出电源模块。这些电源模块适用于各种工业及商业应用,能够为不同类型的负载提供稳定可靠的直流电输出。无论是自动化设备、通信系统还是其他需要高稳定度和高性能电源的应用场合,HRP-150系列都是理想的选择。

    技术参数


    HRP-150系列的不同型号分别适用于不同的电压需求,具体的技术参数如下:
    | 模型 | 直流电压 | 额定电流 | 电流范围 | 额定功率 | 电压调整范围 | 电压容差 | 纹波和噪声 |

    | HRP-150-3.3 | 3.3V | 30A | 0 ~ 30A | 99W | 2.8 ~ 3.8V | ±2.5% | 80mVp-p |
    | HRP-150-5 | 5V | 26A | 0 ~ 26A | 130W | 4.3 ~ 5.8V | ±2.5% | 80mVp-p |
    | HRP-150-7.5| 7.5V | 20A | 0 ~ 20A | 150W | 6.8 ~ 9V | ±2.5% | 100mVp-p |
    | HRP-150-12 | 12V | 13A | 0 ~ 13A | 156W | 10.2 ~ 13.8V | ±1.5% | 120mVp-p |
    | HRP-150-15 | 15V | 10A | 0 ~ 10A | 150W | 13.5 ~ 18V | ±1.5% | 150mVp-p |
    | HRP-150-24 | 24V | 6.5A | 0 ~ 6.5A | 156W | 21.6 ~ 28.8V | ±1.5% | 150mVp-p |
    | HRP-150-36 | 36V | 4.3A | 0 ~ 4.3A | 154.8W | 28.8 ~ 39.6V | ±1.5% | 200mVp-p |
    | HRP-150-48 | 48V | 3.3A | 0 ~ 3.3A | 158.4W | 40.8 ~ 55.2V | ±1.5% | 240mVp-p |

    产品特点和优势


    HRP-150系列电源模块的主要特点是其卓越的电气性能和宽广的工作温度范围。它们具备高性能PFC功能,能够在宽输入电压范围内保持稳定的输出电压,从而保证电源的高效率。同时,其内置的过温保护机制确保了在异常条件下仍能安全运行。这些模块还通过了一系列严格的国际安全标准认证,进一步提高了其可靠性和安全性。

    应用案例和使用建议


    HRP-150系列电源模块适用于多种应用场合,如工业控制设备、医疗仪器、通信设备等。对于那些需要高稳定性和低纹波的场景,HRP-150是理想选择。使用时,建议根据实际需求选择合适的型号,并确保散热良好,以避免长时间过载带来的风险。此外,在低输入电压情况下可能需要进行降额使用,以确保稳定运行。

    兼容性和支持


    HRP-150系列电源模块与其他标准电子元器件兼容性良好。制造商提供了详细的技术支持和服务,包括全面的质保和维修服务。为了方便客户使用,技术手册提供了详细的安装指南和维护说明。

    常见问题与解决方案


    常见的问题包括输出电压不稳定、过温保护启动等。这些问题通常可以通过检查输入电压、连接线和散热条件来解决。如果问题持续存在,建议联系技术支持获取进一步的帮助。

    总结和推荐


    总体而言,HRP-150系列电源模块是一款高性能、高可靠性的电源解决方案,适用于广泛的工业应用。其优秀的电气性能、严格的环境适应性和全面的安全认证使其成为许多关键应用的理想选择。因此,强烈推荐使用HRP-150系列电源模块,以满足各类高要求的应用场景。

HRP-150-12参数

参数
输出功率 156W
电压-输出1 12V
电压-输出2 -
负载调节 0.5%
电压-输出3 -
电流-输出2 -
电压-输出4 -
最大输入电压 264V(AC),370V(DC)
最小输入电压 85V(AC),120V(DC)
输出数量 1
电流-输出1 13A
长*宽*高 159mm*97mm*38mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HRP-150-12数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HRP-150-12 HRP-150-12数据手册

HRP-150-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
