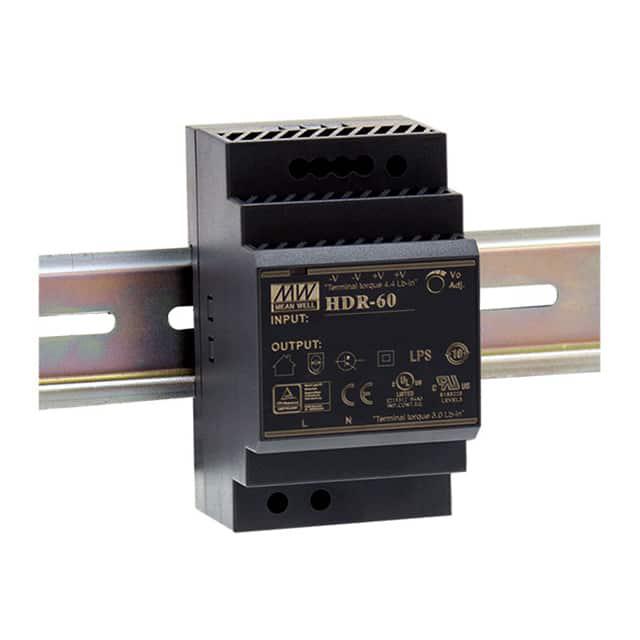

HDR-60-24

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 导轨电源, HDR系列, 24V 直流输出, 120 → 370 V dc, 85 → 264 V ac输入
供应商型号: 14M-HDR-60-24
供应商: 云汉优选
标准整包数: 1

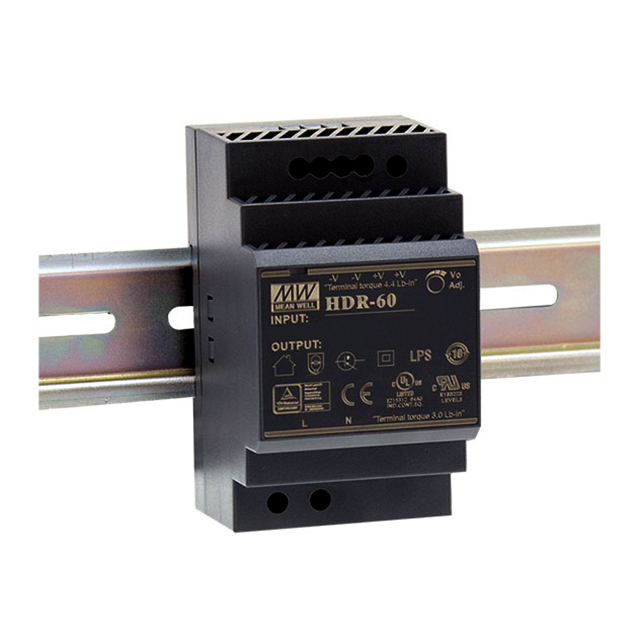

MEAN WELL/台湾明纬 开关电源 HDR-60-24

HDR-60-24概述

    HDR-60 系列电源转换器技术手册

    1. 产品简介


    HDR-60系列是经济实惠且紧凑型的60瓦DIN导轨电源,适用于各种工业和家庭自动化系统。该系列具备超薄设计(宽度仅为52.5毫米),可轻松安装于TS-35/7.5或TS-35/15标准导轨上。HDR-60系列产品提供多种电压输出选项,从5V到48V,具有广泛的输入范围(85~264VAC,120~370VDC),可以适应不同的应用需求。

    2. 技术参数


    HDR-60系列的主要技术参数如下:
    | 参数 | 规格 |

    | 输出电压 | 5V、12V、15V、24V、48V |
    | 额定电流 | 6.5A、4.5A、4A、2.5A、1.25A |
    | 额定功率 | 54W、60W、60W、60W、60W |
    | 效率 | 85%、88%、89%、90%、91% |
    | 工作温度 | -30°C 至 +70°C |
    | 保护类型 | 短路保护、过载保护、过压保护 |
    | 绝缘等级 | Class II |
    | 安全认证 | UL60950-1、UL508、TUV EN61558-2-16、IEC60950-1 |

    3. 产品特点和优势


    HDR-60系列电源具有以下几个显著特点:
    - 超薄设计:仅52.5毫米宽,节省空间。
    - 宽泛输入电压范围:适应不同地区的电网电压,增强适用性。
    - 高效能:最高效率可达91%,确保系统节能。
    - 多电压输出选择:满足不同设备的需求。
    - 坚固耐用:采用塑料外壳设计,有效防止电击风险。
    - 全面保护:具备短路、过载和过压保护,确保长期稳定运行。

    4. 应用案例和使用建议


    HDR-60系列电源广泛应用于家庭自动化系统、楼宇控制、工厂自动化等领域。例如,在智能家居系统中,可以作为灯光控制系统的供电源;在工厂自动化系统中,可用于驱动传感器和执行器。
    使用建议:
    - 在高湿度环境中使用时,注意避免水汽侵蚀。
    - 请确保电路负载不超过额定值,以避免因过载导致损坏。
    - 尽量选择通风良好的安装位置,提高散热效果。

    5. 兼容性和支持


    HDR-60系列电源与多种工业和家用设备兼容,如自动门、智能照明系统等。制造商提供了详尽的安装指南和用户手册,并承诺三年质保服务。同时,产品符合多项国际安全和EMC标准,确保用户安全和设备正常运行。

    6. 常见问题与解决方案


    1. 问题:开机无响应
    - 解决方案:检查输入电压是否在规定范围内,确认接线正确。
    2. 问题:输出电压不稳定
    - 解决方案:调整负载匹配,确保不超过额定值。
    3. 问题:电源过热
    - 解决方案:确保安装环境通风良好,降低环境温度。

    7. 总结和推荐


    HDR-60系列电源凭借其卓越的设计、高效能和广泛的应用范围,成为众多家庭自动化和工业控制系统中的优选电源解决方案。它不仅能满足基本的电力供应需求,还具备强大的保护功能,确保设备的安全可靠运行。综合来看,强烈推荐此系列电源用于各类自动化系统中。
    如需更多技术支持或详细资料,请访问制造商官网或联系客服。

HDR-60-24参数

参数
电压-输出2 -
电流-输出1 2.5A
负载调节 1%
最大输入电压 370V(DC)
最小输入电压 120V(DC)
电压-输出3 -
电流-输出2 -
电压-输出1 24V
输出数量 1
输出功率 60W
电压-输出4 -
长*宽*高 54.5mm*52.5mm*90mm
安装方式 DIN导轨安装
应用等级 商用级,工业级
零件状态 在售
包装方式 盒装

HDR-60-24数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HDR-60-24 HDR-60-24数据手册

HDR-60-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 80.85
10+ ¥ 80.2179
30+ ¥ 78.7185
300+ ¥ 77.2191
600+ ¥ 75.7197
2000+ ¥ 73.5
库存: 14
起订量: 1 增量: 60
交货地:
最小起订量为:1
合计: ¥ 80.85
