UHP-500R-15

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 501W开关电源, 15V 直流输出电压 33.4A输出电流, 1输出点
供应商型号: TW-UHP-500R-15
供应商: 国内现货
标准整包数: 1

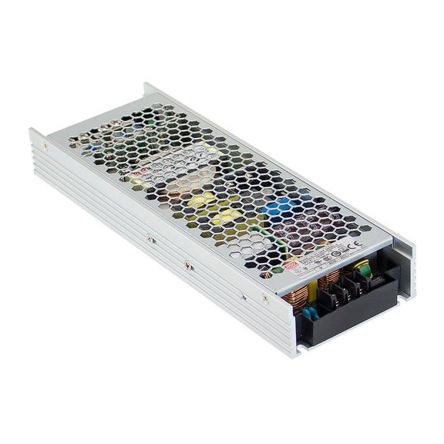

MEAN WELL/台湾明纬 开关电源 UHP-500R-15

UHP-500R-15概述

    UHP-500 系列 500W Slim Type with PFC Switching Supply

    产品简介


    UHP-500 系列是一款单输出的 slim 型 500W 电源供应器,具有紧凑的低轮廓(31mm)设计。此系列广泛应用于工业自动化机械、工业控制系统、机电设备、电子仪器及 LED 显示应用等领域。其具备高效能、低功耗、高可靠性的特点,是多种工业应用的理想选择。

    技术参数


    - 输入电压范围: 90~264VAC(对应127~370VDC)
    - 输出电压范围:
    - 4.2~5.5V
    - 12V
    - 15V
    - 24V
    - 36V
    - 48V
    - 输出电流:
    - 4.85A / 115VAC
    - 2.6A / 230VAC
    - 效率: 最高达95%
    - 功率因数(PF): ≥0.95 / 230VAC,≥0.98 / 115VAC(满载时)
    - 工作温度范围: -20°C ~ +70°C
    - 储存温度湿度: -40°C ~ +85°C,10% ~ 95%RH 非冷凝
    - 保护功能: 短路保护 / 过载保护 / 过压保护 / 过温保护
    - 稳压精度: ±1.0%

    产品特点和优势


    1. 紧凑设计: UHP-500 系列采用 slim 和低轮廓设计(仅31mm),非常适合空间有限的应用场合。
    2. 高效率: 高达95%的转换效率,有助于减少能耗和热损失。
    3. 宽输入电压范围: 支持90~264VAC 输入电压,适应多种应用场景。
    4. 主动式PFC: 通过主动式PFC实现更高的功率因数,提升能源利用率。
    5. 全面保护功能: 内置短路、过载、过压和过温保护功能,确保系统稳定运行。
    6. 长期稳定性: 提供3年的质保服务,证明其可靠性和耐久性。

    应用案例和使用建议


    - 工业自动化机械: 可用于各类自动控制设备,确保稳定的电力供应。
    - LED显示应用: 适用于室内和室外LED显示屏,提供高效率、低噪声的电力供应。
    - 机电设备: 适用于需要高可靠性电源的机械设备。
    使用建议:
    - 在极端环境中使用时,建议安装铝板以提高散热效果。铝板应具有平滑表面,以利于热传导。
    - 遵循手册中的“静态特性”和“降额曲线”,确保在不同环境温度下都能正常工作。

    兼容性和支持


    - 兼容性: 与其他标准电气接口兼容,易于集成到现有系统中。
    - 支持: 提供3年的质保服务,同时厂商提供相关的技术支持和维护信息。

    常见问题与解决方案


    - 问题1: 温度过高导致系统关闭。
    - 解决方案: 检查是否已安装铝板并保证良好的热传导条件,确保符合“降额曲线”的要求。

    - 问题2: 输出电压不稳定。
    - 解决方案: 确认输入电压在规定的范围内,检查电路连接是否正确无误。

    总结和推荐


    综上所述,UHP-500 系列是一款高效、可靠的电源供应器,具备诸多优异的特性和广泛的适用性。无论是工业自动化、机电设备还是LED显示应用,它都是理想的选择。强烈推荐给寻求高性能电源解决方案的专业人士和企业。

UHP-500R-15参数

参数
电流-输出2 -
最大输入电压 264V(AC),370V(DC)
电压-输出2 -
负载调节 0.5%
电压-输出1 15V
电压-输出3 -
输出功率 501W
电流-输出1 -
电压-输出4 -
输出数量 1
最小输入电压 90V(AC),127V(DC)
长*宽*高 232mm*81mm*31mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

UHP-500R-15数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 UHP-500R-15 UHP-500R-15数据手册

UHP-500R-15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 435
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 435
直接购买
加入购物车
