IRM-03-12

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 3W开关电源, 12V 直流输出电压 250mA输出电流, 1输出点
供应商型号: SCE-IRM-03-12
供应商: 海外现货
标准整包数: 1

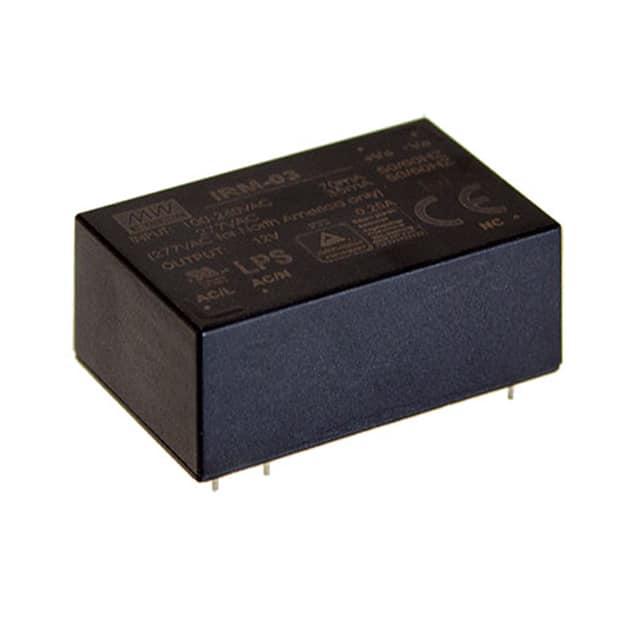

MEAN WELL/台湾明纬 开关电源 IRM-03-12

IRM-03-12概述

    IRM-03系列3W迷你型电源模块技术手册

    产品简介


    IRM-03系列是3W的迷你型(37×24×15mm)交流-直流模块式电源供应器,适用于各种类型的电子仪器和工业自动化设备。其采用表面贴装技术(SMT),便于安装到印刷电路板上。该系列产品具备宽电压输入范围(85~305VAC),并具有良好的抗振动和防尘防水能力。凭借高达80%的工作效率和低于0.075W的空载功率消耗,IRM-03系列能够满足全球低功耗电子设备的要求。

    技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 85 ~ 305VAC |
    | 频率范围 | 47 ~ 63Hz |
    | 输出电压 | 3.3V、5V、9V、12V、15V、24V |
    | 输出电流 | 600mA、333mA、250mA、200mA、125mA、83.3mA |
    | 输出功率 | 3W |
    | 效率(典型值) | 68%、72%、77%、78%、80% |
    | 纹波和噪声 | ≤100mVp-p |
    | 空载功率消耗 | ≤0.075W |
    | 工作温度范围 | -30 ~ +85℃ |
    | 存储温度范围 | -40 ~ +100℃ |

    产品特点和优势


    IRM-03系列具有以下独特优势:
    - 宽电压输入范围:85~305VAC,覆盖全球大部分电网电压。
    - 低功耗:典型值小于0.075W,符合国际低功耗标准。
    - 高可靠性:采用酚醛外壳和完全填充的硅胶,提供良好的抗震性能和防尘防水功能。
    - EMC合规性:通过EN55032 Class B认证,内置EMI滤波组件,有效抑制电磁干扰。
    - 紧凑设计:尺寸仅为37×24×15mm,适合空间有限的应用场合。
    - 高效率:典型值达80%,提高了能效比。

    应用案例和使用建议


    IRM-03系列适用于多种应用场景,例如智能家居设备、工业控制系统和医疗设备。使用时建议:
    - 确保输入电压在规定的范围内,避免超出最大电压导致过压保护。
    - 在高湿度环境中使用时,注意防止水分进入影响内部元器件。
    - 安装时按照手册推荐的布局图进行,以确保最佳散热效果。

    兼容性和支持


    IRM-03系列与大多数主流电子设备兼容,可以轻松集成到现有系统中。制造商提供全面的技术支持,包括在线安装指南、故障排除和技术文档下载服务。此外,产品享有三年保修期,确保用户长期可靠运行。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压过高 | 检查输入电压是否超出85~305VAC范围,调整供电设备 |
    | 纹波和噪声较大 | 检查输出端电容是否损坏,更换新的电容 |
    | 无法启动 | 检查输入连接是否正确,确保没有短路或开路情况 |

    总结和推荐


    IRM-03系列作为一款高性能的交流-直流电源模块,以其宽电压输入范围、高效率、低功耗和良好EMC性能成为许多电子设备的理想选择。紧凑的设计和可靠的性能使其广泛应用于各类工业和消费电子设备。鉴于其卓越的特性和广泛的应用场景,我们强烈推荐IRM-03系列电源模块。

IRM-03-12参数

参数
电压-输出2 -
电流-输出1 250mA
输出功率 3W
负载调节 0.5%
最小输入电压 85V(AC),120V(DC)
输出数量 1
电压-输出1 12V
电压-输出4 -
电流-输出2 -
电压-输出3 -
最大输入电压 305V(AC),430V(DC)
长*宽*高 37mm*24mm*15mm
通用封装 DIP-5
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IRM-03-12数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 IRM-03-12 IRM-03-12数据手册

IRM-03-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
