首页  >  产品百科  >  DKA30C-15

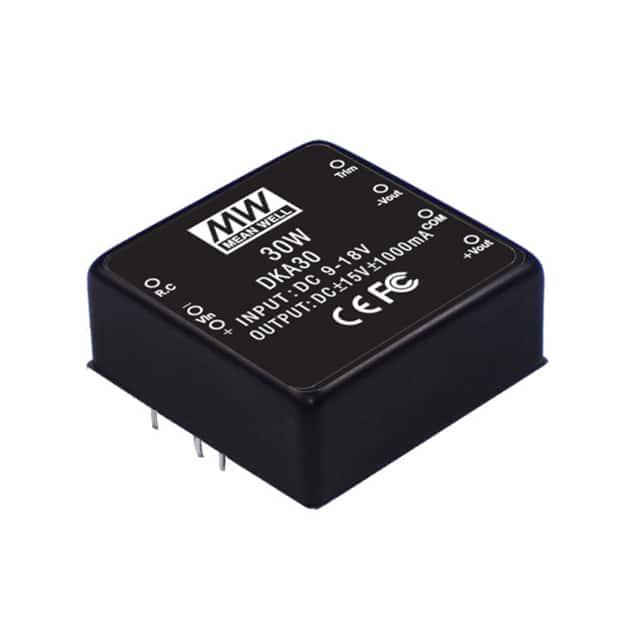

DKA30C-15

产品分类: DC-DC稳压器
厂牌: MEAN WELL/台湾明纬
产品描述: 100KHz(Min) Fixed 2 15V 72V 36V 通孔安装 50.8mm*50.8mm*21mm
供应商型号: SCE-DKA30C-15
供应商: 海外现货
标准整包数: 1
MEAN WELL/台湾明纬 DC-DC稳压器 DKA30C-15

DKA30C-15概述

    电子元器件产品技术手册解析

    一、产品简介


    DKA30系列是专为各种直流电源转换而设计的高性能DC-DC双输出转换器。该系列产品适用于广泛的工业应用,包括通信设备、工业自动化控制系统、医疗设备和电力供应系统等。其主要功能是将输入的直流电压转换为所需的稳定输出电压,并通过外部调节实现精确的电压控制。

    二、技术参数


    | 参数 | 值 |

    | 输入电压范围 | A: 9~18VDC |
    B: 18~36VDC |
    C: 36~72VDC |
    | 输出电压 | ±5V / ±12V / ±15V |
    | 额定功率 | 25W / 30W |
    | 输出电流范围 | ±100~1000mA |
    | 输出纹波噪声 | ≤100mVp-p |
    | 工作温度范围 | -40~+85℃ |
    | 存储温度范围 | -40~+105℃ |
    | 工作湿度范围 | 20%~90%RH |
    | 电磁兼容性 | EN55032 Class A, FCC Part 15 Class A |
    | 安全标准 | EAC TP TC 004 |

    三、产品特点和优势


    DKA30系列DC-DC双输出转换器具有多种显著特点:
    1. 高效率:典型的转换效率可达83%,最大限度地降低能耗。
    2. 高精度:电压精度高达±0.5%,确保稳定的输出电压。
    3. 宽输入范围:可以适应不同的电源输入需求,灵活性高。
    4. 多重保护机制:具备过载、短路保护,确保系统的稳定性和安全性。
    5. 低纹波噪声:输出纹波噪声≤100mVp-p,减少对下游电路的影响。
    6. 耐温范围广:可在极端环境下工作,适用于工业环境。

    四、应用案例和使用建议


    DKA30系列转换器广泛应用于电信设备、自动化控制系统、医疗设备和电力供应系统。例如,在自动化控制系统中,它能够提供稳定的电压以确保控制器和传感器正常工作。使用时需要注意:
    1. 环境适应性:考虑到宽温度范围(-40~+85℃),确保设备放置在合适的环境中,避免高温或低温对设备造成损害。
    2. 连接方式:根据实际需求选择正确的引脚配置,确保正确接线,防止短路和过载。

    五、兼容性和支持


    该转换器兼容多种电源输入,适合不同应用需求。厂商提供完善的售后和技术支持服务,确保用户在使用过程中遇到任何问题都能及时得到帮助。此外,建议在使用前仔细阅读产品手册,并参考厂商提供的技术文档和指南。

    六、常见问题与解决方案


    1. Q:输出电压不稳定
    - A:检查输入电压是否在额定范围内;检查输出负载是否超出额定范围。
    2. Q:设备无法启动
    - A:确认输入电源连接是否正确;检查是否有外部短路或过载现象。
    3. Q:散热不良导致过热
    - A:确保设备周围有足够的空间进行散热;避免长时间满载运行。

    七、总结和推荐


    综上所述,DKA30系列DC-DC双输出转换器凭借其高效率、高精度、宽输入范围及多重保护机制,在多个行业领域中表现出色。对于需要高效、稳定、安全的直流电源转换需求的应用场合,DKA30系列无疑是一个值得推荐的选择。

DKA30C-15参数

参数
最大输出电压 15V
同步整流器 -
最小输入电压 36V
最大输入电压 72V
拓扑 -
功能 -
输出数量 2
开关频率 100KHz(Min)
输出类型 Fixed
最小输出电压 -
长*宽*高 50.8mm*50.8mm*21mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
