GE18I24-P1J

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 18W 1 90V(AC) 264V(AC) 3% 墙壁安装 81mm*43mm*40.5mm
供应商型号: SCE-GE18I24-P1J
供应商: 海外现货
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 GE18I24-P1J

GE18I24-P1J概述

    电子元器件产品技术手册

    一、产品简介

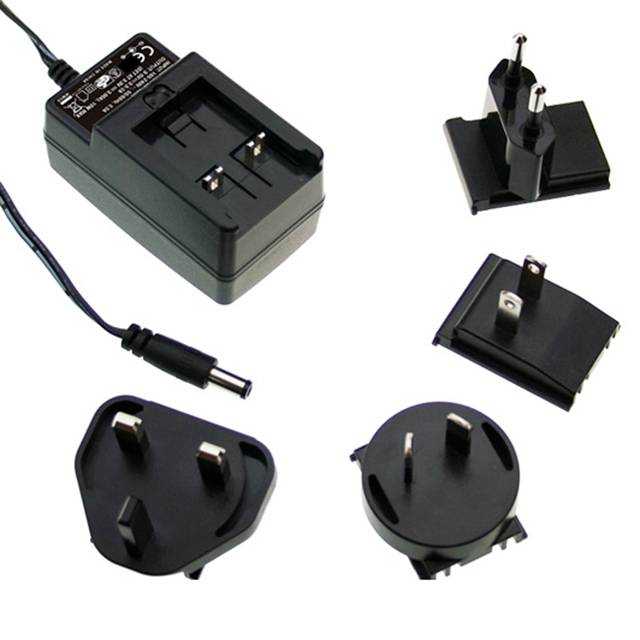

    本产品为18W交流转直流互换式工业适配器(型号:GE18系列),适用于多种插头类型(澳大利亚、英国、欧洲及美国),通过插头型号GE18 05至GE18 48区分不同的电压输出范围。该产品广泛应用于电信、医疗、安防、自动化控制等领域。

    二、技术参数


    | 参数 | 详情 |

    | 输入电压 | 90 ~ 264VAC, 135 ~ 370VDC |
    | 输出电压 | 5V、7.5V、9V、12V、15V、18V、24V、48V |
    | 额定电流 | 2.4A、1.73A、2.0A、1.5A、1.2A、1.0A、0.75A、0.375A |
    | 纹波与噪声 | 50mVp-p ~ 300mVp-p |
    | 电压波动范围 | ±3.0%, ±5.0% |
    | 线性调节率 | ±1.0%, ±5.0% |
    | 负载调整率 | ±1.0%, ±3.0% |
    | 过载保护 | 110% ~ 200% 额定输出功率 |
    | 过压保护 | 115% ~ 135% 额定输出电压 |
    | 冷启动电流 | 40A (100VAC), 80A (230VAC) |
    | 充电电流 | 0.75A (240VAC) |
    | 效率 | 80.5% ~ 87% |
    | 工作温度 | -10 ~ +50°C |
    | 储存温度 | -20 ~ +85°C |
    | 防护等级 | UL60950-1, CSA C22.2, TUV EN60950 -1, AS/NZS 60950.1, CCC GB4943 批准 |

    三、产品特点和优势


    - 互换性设计:适用于不同地区的插头标准,便于全球范围内通用。
    - 高效率:典型效率高达87%,显著提升能源利用效率。
    - 多重保护机制:具备过载保护和过压保护功能,确保长期稳定运行。
    - 环境适应性强:宽泛的工作温度范围,适用于各类恶劣环境。

    四、应用案例和使用建议


    应用案例:本产品广泛用于电信基站电源、医疗设备充电站及各类工业控制场合。例如,在自动化生产线上,可通过GE18系列适配器提供稳定可靠的电力供应,确保生产线的高效运行。
    使用建议:在高温环境下使用时,应考虑散热措施以延长产品寿命。对于负载变化较大的应用场景,建议选用较大额定电流的产品以避免过热。

    五、兼容性和支持


    - 兼容性:产品支持多种类型的插头,包括澳大利亚、英国、欧洲及美国标准。
    - 厂商支持:制造商提供详尽的技术文档和专业的售后支持,确保客户能够顺利安装和维护。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法启动 | 检查输入电压是否符合要求,确认接线正确。 |
    | 输出电压不稳定 | 检查负载情况,如负载过大可能导致电压不稳。 |
    | 发热严重 | 可能是散热不良导致,检查散热条件并采取相应措施。 |

    七、总结和推荐


    综合评估:GE18系列适配器以其高效、可靠的设计赢得了广泛的市场认可,尤其适用于需要多功能、高效率的应用场合。
    推荐:基于其优异的性能表现和广泛的适用性,强烈推荐选择GE18系列适配器作为各种电子设备的电源解决方案。

GE18I24-P1J参数

参数
电压-输出4 -
电流-输出2 -
电压-输出1 -
输出功率 18W
最大输入电压 264V(AC)
负载调节 3%
输出数量 1
最小输入电压 90V(AC)
电压-输出3 -
电流-输出1 -
电压-输出2 -
长*宽*高 81mm*43mm*40.5mm
安装方式 墙壁安装
应用等级 商用级
零件状态 在售
