首页  >  产品百科  >  RSP-150-13.5

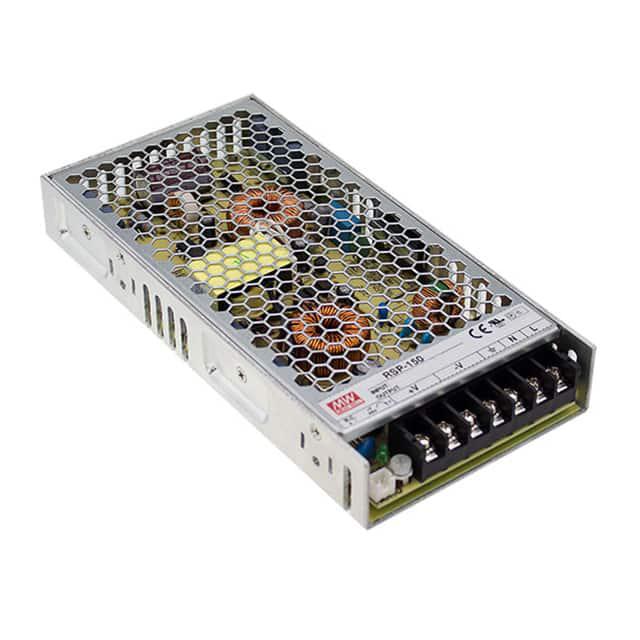

RSP-150-13.5

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 151W 1 85V(AC),120V(DC) 264V(AC),370V(DC) 0.5% 11.2A 13.5V 底座安装 199mm*99mm*30mm
供应商型号: TW-RSP-150-13.5
供应商: 国内现货
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 RSP-150-13.5

RSP-150-13.5概述

    RSP-150 系列电子元器件技术手册

    1. 产品简介


    RSP-150系列是一款单输出电源模块,集成了功率因数校正(PFC)功能,广泛应用于工业自动化、通讯设备、医疗仪器及各种需要稳定直流电压的应用场合。该系列包含多种型号,分别为RSP-150-3.3、RSP-150-5、RSP-150-7.5、RSP-150-12、RSP-150-13.5、RSP-150-15、RSP-150-24、RSP-150-27和RSP-150-48,涵盖了不同电压等级和电流需求。

    2. 技术参数


    以下是RSP-150系列的主要技术参数:
    | 型号 | DC电压(V) | 额定电流(A) | 电流范围(A) | 额定功率(W) | 输出电压调整范围(V) | 线性调节率(%) | 负载调节率(%) |

    | RSP-150-3.3 | 3.3 | 30 | 0 ~ 30 | 99 | 3.14 ~ 3.63 | ±2.0% | ±0.5% |
    | RSP-150-5 | 5 | 30 | 0 ~ 30 | 150 | 4.75 ~ 5.5 | ±2.0% | ±0.5% |
    | RSP-150-7.5 | 7.5 | 20 | 0 ~ 20 | 150 | 7.13 ~ 8.25 | ±2.0% | ±0.5% |
    | RSP-150-12 | 12 | 12.5 | 0 ~ 12.5 | 150 | 11.4 ~ 13.2 | ±2.0% | ±0.5% |
    | RSP-150-13.5 | 13.5 | 11.2 | 0 ~ 11.2 | 151.2 | 12.8 ~ 14.9 | ±2.0% | ±1.0% |
    | RSP-150-15 | 15 | 10 | 0 ~ 10 | 150 | 14.3 ~ 16.5 | ±2.0% | ±1.0% |
    | RSP-150-24 | 24 | 6.3 | 0 ~ 6.3 | 151.2 | 22.8 ~ 26.4 | ±1.0% | ±1.0% |
    | RSP-150-27 | 27 | 5.6 | 0 ~ 5.6 | 151.2 | 25.7 ~ 29.7 | ±1.0% | ±1.0% |
    | RSP-150-48 | 48 | 3.2 | 0 ~ 3.2 | 153.6 | 45.6 ~ 52.8 | ±1.0% | ±1.0% |
    其他关键指标包括:电源输入范围(85 ~ 264VAC)、频率范围(47 ~ 63Hz)、功率因数(PF>0.93/230VAC)、输入效率(典型值为81.5%至90%)、启动电流(1.6A/115VAC)、泄漏电流(<2mA / 240VAC)。

    3. 产品特点和优势


    RSP-150系列的优势如下:
    - 高可靠性:具有过流、过温保护功能,能够在故障条件下自动恢复,确保长时间运行的稳定性。
    - 高效能:支持功率因数校正功能,保证高输入功率因数和高转换效率。
    - 宽输入电压范围:适用于广泛的电压输入环境,增强了系统的通用性和灵活性。
    - 环境适应性强:可在宽广的工作温度范围内(-40 ~ +85℃)工作,且满足EMC和安全标准要求。

    4. 应用案例和使用建议


    RSP-150系列广泛应用于以下场景:
    - 工业自动化设备:提供稳定可靠的电源供应,确保设备正常运行。
    - 通讯基站:在复杂环境中保持稳定的电力供应。
    - 医疗设备:提供清洁无干扰的电源,避免对医疗设备造成影响。
    使用建议:
    - 在高温环境下使用时,注意监控温度以避免过热导致的故障。
    - 使用时要合理规划散热系统,确保良好的通风条件。

    5. 兼容性和支持


    RSP-150系列与其他标准电子元件兼容,可通过外部控制端口实现远程开关控制。制造商提供全面的技术支持,包括详细的安装指南、故障排查文档和售后技术支持。

    6. 常见问题与解决方案


    常见问题及其解决方案如下:
    - Q: 过载情况下如何保护设备?
    A: 设备内置恒流限制保护,过载情况下自动限流并逐步恢复正常运行。
    - Q: 温度过高时如何处理?
    A: 设备具备过温保护功能,超过预设温度时会自动关闭输出电压,待温度下降后自动恢复。

    7. 总结和推荐


    RSP-150系列是面向各种应用场景的高性能电源模块,具备出色的可靠性、高效的能量转换能力和宽泛的适用性。适用于需要高可靠性和高性能电源供应的各种设备。综合考虑以上因素,强烈推荐选用该系列产品。

RSP-150-13.5参数

参数
输出数量 1
电流-输出1 11.2A
电压-输出3 -
输出功率 151W
电压-输出2 -
最大输入电压 264V(AC),370V(DC)
最小输入电压 85V(AC),120V(DC)
电压-输出1 13.5V
电压-输出4 -
电流-输出2 -
负载调节 0.5%
长*宽*高 199mm*99mm*30mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装,散装

RSP-150-13.5数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 RSP-150-13.5 RSP-150-13.5数据手册

RSP-150-13.5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 171
库存: 6
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 171
直接购买
加入购物车
