GSM60A24-P1J

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 60W 1 80V(AC) 264V(AC) 3% 桌面安装 125mm*50mm*31.5mm
供应商型号: TW-GSM60A24-P1J
供应商: 国内现货
标准整包数: 1

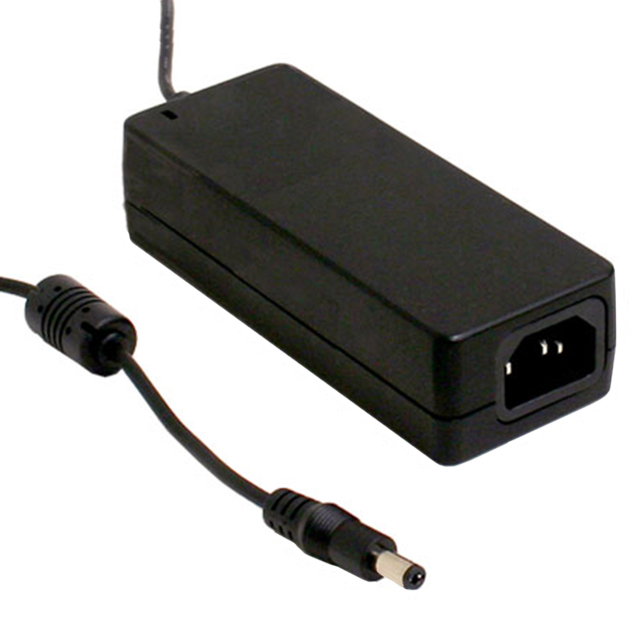

MEAN WELL/台湾明纬 开关电源 GSM60A24-P1J

GSM60A24-P1J概述

    GSM60A系列交流-直流医疗适配器产品技术手册

    1. 产品简介


    GSM60A系列是专为医疗应用设计的高效能60W交流-直流转换器。该系列产品具备高可靠性、低泄漏电流和优秀的隔离性能,符合国际医疗设备安全标准(如IEC60601-1, TUV EN60601-1, ANSI/AAMI ES60601-1(3.1版本),CAN/CSA-C22.2 No. 60601-1:14 - 第3版批准, EAC TP TC 004)。这些适配器主要用于提供稳定可靠的电源给各种医疗设备,确保患者安全和医疗过程的顺利进行。

    2. 技术参数


    - 输入电压范围:80 ~ 264VAC(113 ~ 370VDC)
    - 输入频率范围:47 ~ 63Hz
    - 输出电压范围:12V, 15V, 18V, 24V, 48V
    - 额定电流:根据不同型号,具体值参见技术手册
    - 额定功率:最大60W
    - 效率:典型值81.5%至91.5%
    - 纹波与噪声:最大100mVp-p(不同电压等级下具体值参见技术手册)
    - 启动电流:冷启动时最大30A/115VAC或60A/230VAC
    - 保护机制:过载保护,过压保护
    - 工作温度范围:-30°C ~ +70°C(参见“降额曲线”)
    - 存储温度和湿度范围:-40°C ~ +85°C,10% ~ 95%RH(非凝结状态)

    3. 产品特点和优势


    GSM60A系列适配器拥有多个显著的优势:
    - 高可靠性:满足医疗设备严格的安全标准,具备多种保护机制,确保长期稳定运行。
    - 低泄漏电流:减少对用户的潜在风险,提高设备安全性。
    - 宽输入电压范围:适应不同国家和地区的电网波动。
    - 高效能:高效率的设计降低能耗,节省运营成本。
    - 坚固耐用:采用高标准材料制造,适用于严苛的工作环境。

    4. 应用案例和使用建议


    GSM60A系列广泛应用于各种医疗设备,例如便携式心电图仪、输液泵、监护仪等。实际应用中,应考虑如下几点建议:
    - 避免热堆积:确保设备周围有足够的散热空间,特别是在高温环境下使用。
    - 适当布线:采用符合标准的电缆连接,以防止电磁干扰。
    - 定期检查:定期进行设备维护和检查,确保各项指标正常运行。

    5. 兼容性和支持


    GSM60A系列适配器可以方便地与各类医疗设备配套使用。厂商提供了详尽的技术文档和支持服务,帮助客户更好地理解和使用产品。此外,还可以根据客户需求定制特殊规格的产品。

    6. 常见问题与解决方案


    - 问题:如何处理过载情况?
    解决方案:适配器具有自动重启功能,在故障消除后自动恢复供电。

    - 问题:如何测试纹波与噪声?
    解决方案:可参照制造商提供的EMI测试指南进行测试。

    - 问题:如何处理漏电流问题?
    解决方案:严格按照制造商的使用说明安装和操作,必要时请咨询专业技术人员。

    7. 总结和推荐


    总体来看,GSM60A系列交流-直流医疗适配器是一款集高性能、高可靠性和安全性于一体的优质产品。它的广泛应用证明了其在医疗领域的卓越表现。对于需要高可靠性和低漏电流的医疗设备来说,强烈推荐使用GSM60A系列适配器。

GSM60A24-P1J参数

参数
最小输入电压 80V(AC)
电压-输出1 -
电流-输出2 -
输出功率 60W
电压-输出2 -
电流-输出1 -
输出数量 1
负载调节 3%
电压-输出4 -
电压-输出3 -
最大输入电压 264V(AC)
长*宽*高 125mm*50mm*31.5mm
安装方式 桌面安装
应用等级 医疗级
零件状态 在售
包装方式 盒装

GSM60A24-P1J数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 GSM60A24-P1J GSM60A24-P1J数据手册

GSM60A24-P1J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 112
库存: 226
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 112
直接购买
加入购物车
