首页  >  产品百科  >  HDR-15-48

HDR-15-48

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 导轨电源, HDR系列, 48V 直流输出, 120 → 370 V dc, 85 → 264 V ac输入
供应商型号: TW-HDR-15-48
供应商: 国内现货
标准整包数: 1

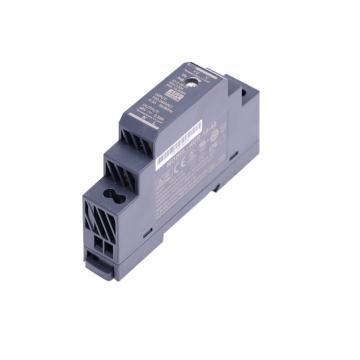

MEAN WELL/台湾明纬 开关电源 HDR-15-48

HDR-15-48概述

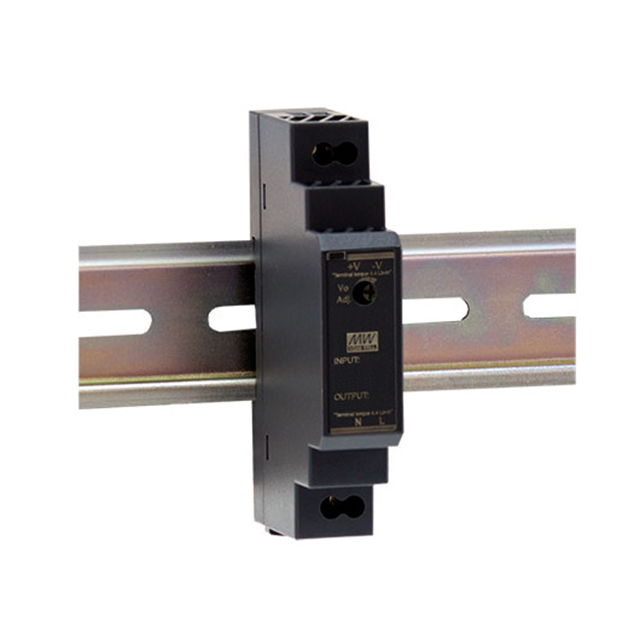

    HDR-15 系列 15W 超薄型阶梯式 DIN 导轨电源

    产品简介


    HDR-15 系列是一款经济高效的 15W 超薄型 DIN 导轨电源。它设计紧凑,厚度仅为 17.5mm(1SU),适用于狭小空间安装,如机柜内。HDR-15 系列可以安装在 TS-35/7.5 或 TS-35/15 导轨上,广泛应用于家庭控制、楼宇自动化、工业控制和机械电子设备等领域。

    技术参数


    - 输出电压范围:5V 至 48V
    - 额定电流:最大 2.4A
    - 额定功率:12W 至 15.4W
    - 效率:最高可达 87%
    - 输入电压范围:85VAC 至 264VAC(277VAC 运行)
    - 隔离等级:II 类隔离,符合 EN61558 和 UL60950-1 标准
    - 工作温度:-30℃ 至 +70℃
    - 防护等级:IP20
    - 认证:符合 EN55032、EN61000-3-2 和 EN61000-3-3 标准

    产品特点和优势


    HDR-15 系列具有以下几个显著特点:
    - 超薄设计:厚度仅 17.5mm(1SU),适合紧凑空间安装。
    - 宽输入电压范围:85VAC 至 264VAC(277VAC 运行),适应各种电源环境。
    - 高效能:最高可达 87% 的转换效率,减少能耗和热量产生。
    - 宽输出电压范围:涵盖多种电压需求,适用于不同应用场景。
    - 安全可靠:符合多项国际标准,如 EN61558 和 UL60950-1,确保产品安全和可靠性。
    - 长寿命:工作温度范围宽泛,工作湿度范围大,适应各种环境条件。
    - 过载保护:自动恢复的恒流限流保护功能,提供持续稳定的输出。


    应用案例和使用建议


    HDR-15 系列适用于多种应用场景,例如:
    - 智能家居系统:用于智能照明、安防监控等。
    - 工业控制系统:应用于工厂自动化生产线,提供稳定可靠的电力供应。
    - 楼宇自动化:用于楼宇中的空调、电梯等设备的电源管理。
    - 机械设备:为各种机械设备提供稳定的电源支持。
    使用建议:
    - 在选择 HDR-15 系列时,根据实际负载需求选择合适的型号,避免过载运行。
    - 注意输入电压和负载范围,以确保最佳工作效率。
    - 在安装过程中,确保导轨安装正确,防止因接触不良导致的安全隐患。

    兼容性和支持


    HDR-15 系列与市场上常见的 TS-35/7.5 或 TS-35/15 导轨兼容,易于安装。制造商提供详细的产品手册和安装指南,帮助用户快速上手。此外,还提供 3 年的保修服务,确保用户的权益。

    常见问题与解决方案


    - Q: 输入电压不稳定,如何解决?
    A: 检查输入线路是否有故障,确保线路连接牢固且无干扰。如果问题依然存在,请联系售后技术支持。
    - Q: 输出电压波动较大,如何调节?
    A: 首先检查负载情况是否正常,确认没有过载现象。如果负载正常,调节电源的输出电压调整电位器。
    - Q: 温度过高,影响使用寿命怎么办?
    A: 检查安装位置是否通风良好,避免安装在密闭空间。同时,确保输入电压稳定,防止过压对电源造成损害。

    总结和推荐


    HDR-15 系列凭借其紧凑的设计、广泛的电压输入范围、高效率以及卓越的防护能力,在众多电源产品中脱颖而出。其优异的性能和可靠性使其成为家庭控制、楼宇自动化、工业控制和机械设备等领域用户的理想选择。推荐各行业用户在相关项目中选用 HDR-15 系列电源产品。

HDR-15-48参数

参数
最小输入电压 120V(DC)
电流-输出2 -
输出功率 15W
负载调节 1%
电压-输出3 -
电压-输出4 -
电压-输出1 48V
电压-输出2 -
电流-输出1 320mA
最大输入电压 370V(DC)
输出数量 1
长*宽*高 54.5mm*17.5mm*90mm
安装方式 DIN导轨安装
应用等级 商用级,工业级
零件状态 在售
包装方式 盒装

HDR-15-48数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HDR-15-48 HDR-15-48数据手册

HDR-15-48封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 54
库存: 152
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 54
直接购买
加入购物车
