首页  >  产品百科  >  UHP-750-12

UHP-750-12

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 720W开关电源, UHP-300系列, 12V 直流输出电压 60A输出电流, 1输出点
供应商型号: TW-UHP-750-12
供应商: 国内现货
标准整包数: 1

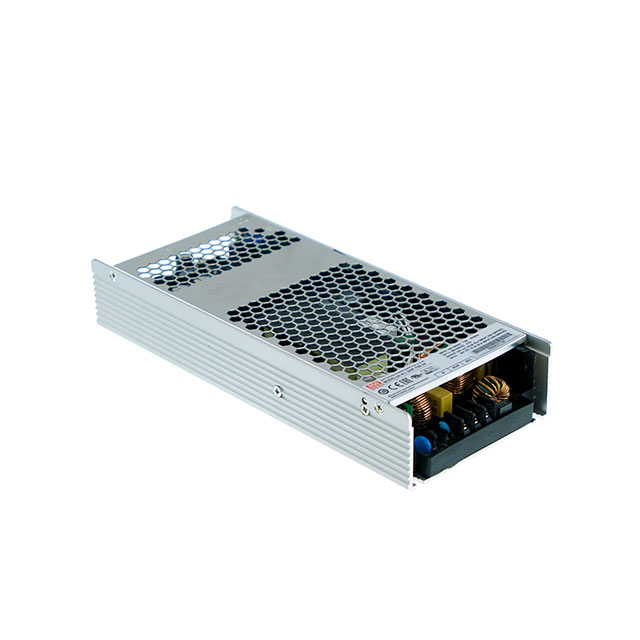

MEAN WELL/台湾明纬 开关电源 UHP-750-12

UHP-750-12概述

    # 750W Slim Type with PFC Switching Supply UHP-750 Series

    产品简介


    UHP-750系列是一款750W单输出薄型电源,具有41mm的低轮廓设计,广泛适用于工业自动化机械、工业控制系统、机电设备、电子仪器和家用电器等领域。该系列产品提供全范围90~264VAC输入,输出电压可选12V、24V、36V和48V,效率高达95%,能够在无风扇条件下,在-30至70°C的环境中正常工作。其卓越的保护功能和高抗振动能力(5G)使其成为各种工业应用的理想选择。

    技术参数


    | 参数 | 值 |

    | 输入电压范围 | 90~264VAC |
    | 输出电压 | 12V, 24V, 36V, 48V |
    | 输出功率 | 750W |
    | 效率 | 最高可达95% |
    | 工作温度范围 | -30~70°C |
    | 保护功能 | 短路保护、过温保护、过压保护 |
    | 防护等级 | IP20 |
    | 尺寸 | 279.97 x 104.86 x 41 mm (LxWxH) |
    | 认证标准 | UL62368-1, TUV EN62368-1, EN61558-1 |

    产品特点和优势


    1. 高效率:高达95%的转换效率,最大限度降低能耗。
    2. 紧凑设计:41mm超薄设计,节省安装空间。
    3. 宽温运行:-30~70°C的工作温度范围,适应严苛环境。
    4. 高可靠性:具备完整的保护功能,确保长期稳定运行。
    5. 认证齐全:符合国际安全规范(如UL62368-1、TUV EN62368-1),确保产品质量。
    6. 高抗振性:5G抗振动能力,适合工业级应用。

    应用案例和使用建议


    应用案例
    UHP-750系列被广泛应用于工业自动化、医疗设备、通信设备等领域。例如,在工业机器人中,UHP-750系列作为主控系统的供电模块,以其高效能和高可靠性保证系统稳定运行。
    使用建议
    1. 散热优化:为了满足“降额曲线”,建议在安装时增加铝板并配置风扇,以提升散热效果。
    2. 安装位置:应将UHP-750系列牢固安装在铝板或相同尺寸的柜体内,确保热传导良好。
    3. 环境监测:定期检查工作环境温度和湿度,确保不超过规定限值。

    兼容性和支持


    兼容性
    UHP-750系列与主流工业控制器和传感器具有良好的兼容性,可直接接入现有系统。此外,其标准化接口设计便于快速集成。
    支持
    制造商提供详尽的技术文档和支持服务,包括安装指南和故障排除手册。如有需要,用户还可联系技术支持团队获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在规定范围内 |
    | 温度过高 | 安装额外散热装置或改善通风条件 |
    | 输出电流不足 | 检查负载是否超出额定值 |

    总结和推荐


    综合评估
    UHP-750系列凭借其高效率、宽温运行、高可靠性等特点,成为工业应用中的理想选择。其紧凑的设计和丰富的保护功能,使其在竞争激烈的市场中脱颖而出。
    推荐结论
    强烈推荐UHP-750系列用于需要高性能和高可靠性的工业应用场景。无论是作为主控电源还是辅助电源,其表现均令人满意。如果您正在寻找一款稳定可靠的工业电源,UHP-750系列是您的不二之选。

UHP-750-12参数

参数
电压-输出4 -
负载调节 0.5%
电流-输出2 -
电压-输出1 12V
电压-输出2 -
输出数量 1
输出功率 720W
电压-输出3 -
最小输入电压 90V(AC),127V(DC)
电流-输出1 60A
最大输入电压 264V(AC),370V(DC)
长*宽*高 237mm*100mm*41mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

UHP-750-12数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 UHP-750-12 UHP-750-12数据手册

UHP-750-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 859
库存: 457
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 859
