首页  >  产品百科  >  GST90A15-P1M

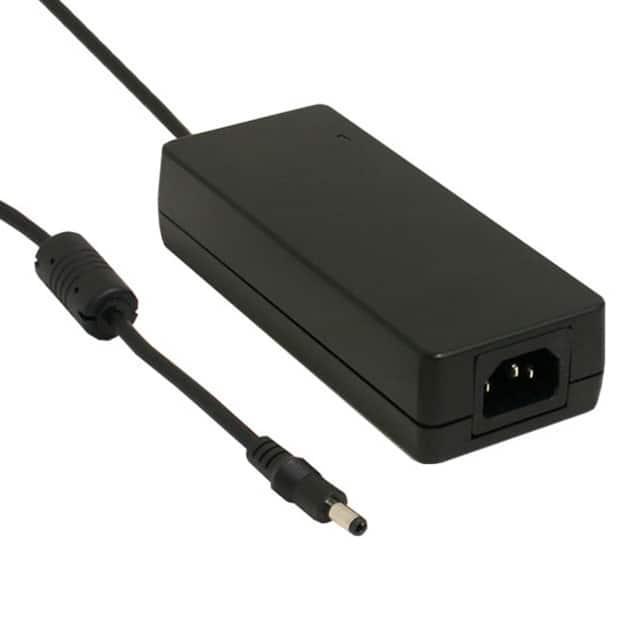

GST90A15-P1M

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: Mean Well 电源适配器 GST90A系列, 15V 直流输出, 6A输出
供应商型号: TW-GST90A15-P1M
供应商: 国内现货
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 GST90A15-P1M

GST90A15-P1M概述

    GST90A系列AC-DC高可靠性工业适配器技术手册解析

    产品简介


    GST90A系列是专为高可靠性需求设计的AC-DC工业适配器。该系列涵盖了12V、15V、19V、24V及48V等多种输出电压型号,适用于广泛的应用场景,如通信设备、网络基础设施、工业控制系统等。

    技术参数


    - 输出电压范围:12V, 15V, 19V, 24V, 48V
    - 额定电流:120mVp-p至200mVp-p
    - 额定功率:90W
    - 电压波动范围:±5.0%至±2.5%
    - 线性调节率:±1.0%
    - 负载调节率:±5.0%至±2.5%
    - 频率范围:47-63Hz
    - 电源效率:89%-91%
    - 输入电流:1.3A/115VAC, 0.6A/230VAC
    - 启动电流:冷启动35A/115VAC, 70A/230VAC
    - 泄漏电流:1mA/240VAC
    - 工作温度范围:-30°C至+70°C
    - 存储温度范围:-40°C至+85°C
    - 湿度范围:20%-90%RH(非凝结),10%-95%RH(非凝结)
    - 防浪涌电压:I/P-O/P: 3KVAC, I/P-FG: 2KVAC, O/P-FG: 0.5KVAC
    - 绝缘电阻:I/P-O/P, I/P-FG, O/P-FG: 100MΩ/500VDC/25°C/70%RH

    产品特点和优势


    GST90A系列适配器具备多项技术优势:
    1. 高效率:额定功率下,电源效率高达91%,节省能源消耗。
    2. 宽输入电压范围:能适应90-264VAC的宽泛输入电压范围,适用性强。
    3. 严格的电压和负载调节率:确保输出电压的稳定性和可靠性。
    4. 优越的环境适应性:宽泛的工作和存储温度范围使其适用于各种恶劣环境。
    5. 低泄漏电流:减少对系统的干扰,提升系统整体稳定性。

    应用案例和使用建议


    GST90A系列适配器已成功应用于多种场合,如电信基站、工业自动化控制系统、LED显示屏等。在使用时,建议根据实际负载情况选择合适的输出电压,同时应注意避免长时间处于满载状态,以延长使用寿命。此外,在恶劣环境下使用时,应采取适当的散热措施,以防止过热导致的故障。

    兼容性和支持


    - 兼容性:GST90A系列适配器符合多个国际标准,如UL、CCC、GB、PSE、CSA、EN等,具有广泛的兼容性。
    - 支持与维护:制造商提供详细的技术文档和支持服务,包括安装手册和EMC测试指南。客户还可以根据需要定制连接器类型。

    常见问题与解决方案


    1. 适配器发热严重:检查散热条件是否良好,确认负载是否合理。如有必要,增加外部散热装置。
    2. 输出电压不稳定:确认输入电压是否正常,检查内部线路是否有虚焊或短路。
    3. 电源无法启动:检查连接是否正确,确认输入电压是否在允许范围内。

    总结和推荐


    总体来看,GST90A系列适配器凭借其高效率、宽电压范围、严格电压调节和优越的环境适应性,成为适用于多种应用场景的理想选择。推荐在需要高可靠性的工业环境中使用此系列产品,同时建议用户参考安装手册进行正确安装和使用。

GST90A15-P1M参数

参数
最小输入电压 90V(AC)
电流-输出2 -
电压-输出4 -
电压-输出2 -
电压-输出1 -
最大输入电压 264V(AC)
负载调节 5%
电压-输出3 -
电流-输出1 -
输出功率 90W
输出数量 1
长*宽*高 145mm*60mm*32mm
安装方式 桌面安装
应用等级 商用级
零件状态 在售
包装方式 盒装

GST90A15-P1M数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 GST90A15-P1M GST90A15-P1M数据手册

GST90A15-P1M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 131
库存: 57
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 131
