ISI-501-248D

产品分类: 逆变器
厂牌: MEAN WELL/台湾明纬
产品描述: Mean Well 电源逆变器, 42 → 60V 直流输入, 500W连续输出功率, 230V 交流输出, 最低温度-20°C
供应商型号: 709-ISI501-248D
供应商: Mouser
标准整包数: 1

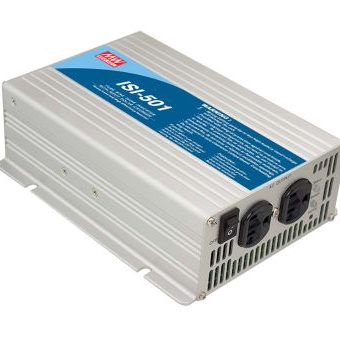

MEAN WELL/台湾明纬 逆变器 ISI-501-248D

ISI-501-248D概述

    # 500W True Sine Wave DC-AC Inverter with MPPT Solar Charger ISI-501系列

    产品简介


    ISI-501系列是一款集成了真正正弦波逆变器和最大功率点跟踪(MPPT)太阳能充电器的高性能电子元器件。本系列逆变器能够将直流电转换为交流电,特别适用于家庭应用、电动工具、便携式设备、游艇及车辆等领域。该系列产品包括多个型号,可适配不同的电压输入要求,确保广泛的应用范围。

    技术参数


    - 输出电压:110VAC(美国),230VAC(欧洲)
    - 最大输出功率(典型值):500W
    - 波形:真正正弦波(总谐波失真 <3%)
    - 频率:50±0.1Hz 或 60±0.1Hz(可切换)
    - 效率(典型值):最高可达88%
    - 过载能力:可持续500W,瞬时达到1000W(60秒内)
    - 保护机制:低电池电压报警/关闭、过压保护、过温保护、短路保护等
    - 电池类型:开放式和密封铅酸电池
    - 充电电流(典型值):最高40A
    - MPPT充电器效率(典型值):98%
    - 环境温度:工作温度范围-20°C至+40°C,存储温度范围-30°C至+70°C
    - 防护等级:符合IEC62368-1标准,满足FCC Part 15 Class B和EAC TP TC 020认证要求

    产品特点和优势


    ISI-501系列具有诸多独特的优势:
    1. 高效率:最高可达88%,能显著提高能源利用率。
    2. 大功率输出:最大输出功率为500W,可提供稳定的电力供应。
    3. 宽电压输入范围:支持12V、24V、48V三种不同类型的电池输入。
    4. 快速充电:采用MPPT技术,充电效率高达98%,确保电池快速高效充电。
    5. 多种保护机制:多重保护功能保证设备安全可靠运行,延长使用寿命。

    应用案例和使用建议


    应用场景
    - 家用电器:冰箱、电视、电脑等
    - 户外活动:露营灯、电动工具
    - 工业应用:游艇、车辆电源系统
    - 备用电源:停电时的应急供电
    使用建议
    1. 选择合适的输入电压:根据实际情况选择适合的电池输入电压,以确保最佳性能。
    2. 定期检查电池状态:定期检查电池状态,确保电池健康并避免因电池故障导致的损失。
    3. 正确设置参数:根据实际需求调整输出电压和频率,以获得最理想的电力供应效果。

    兼容性和支持


    - 兼容性:ISI-501系列可与多种类型的电池和光伏板兼容。
    - 技术支持:提供一年保修期,用户可以通过电话或电子邮件联系客服获取帮助。

    常见问题与解决方案


    常见问题及解决方法
    1. 设备启动时无反应
    - 原因:输入电压不稳定或接线错误。
    - 解决办法:检查输入电压是否正常,并重新连接接线。
    2. 电池充电缓慢
    - 原因:电池老化或充电电流设定不当。
    - 解决办法:更换新电池或调整充电电流设置。
    3. 输出电压不稳
    - 原因:负载过大或逆变器故障。
    - 解决办法:减小负载或将逆变器送修。

    总结和推荐


    ISI-501系列是一款专为各种应用场合设计的高品质电子元器件。凭借其高效率、强大性能和多重保护功能,它能够在众多应用场景中提供稳定可靠的电力供应。对于需要高效电源转换和快速充电的用户而言,ISI-501系列是理想的选择。
    总的来说,ISI-501系列具备出色的性能和可靠性,值得在各类电源需求场景中推广应用。

ISI-501-248D参数

参数
浪涌输出功率 -
AC 插座数量 -
典型输出电压 -
输出功率 500W
最大输入电压 60V(DC)
最小输入电压 42V(DC)
长*宽*高 205mm*158mm*67mm
安装方式 贴片安装

ISI-501-248D数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 逆变器 MEAN WELL/台湾明纬 ISI-501-248D ISI-501-248D数据手册

ISI-501-248D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 268.7256 ¥ 2270.7313
6+ $ 253.1235 ¥ 2138.8936
12+ $ 244.9545 ¥ 2069.8655
30+ $ 236.775 ¥ 2000.7488
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2270.73
