首页  >  产品百科  >  RSP-1500-5

RSP-1500-5

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 1.2kW开关电源, 5V 直流输出电压 240A输出电流, 1输出点
供应商型号: TW-RSP-1500-5
供应商: 国内现货
标准整包数: 1

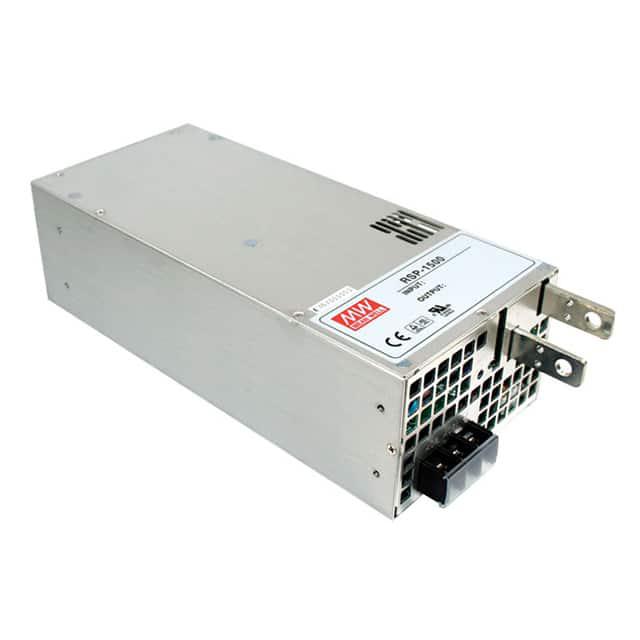

MEAN WELL/台湾明纬 开关电源 RSP-1500-5

RSP-1500-5概述

    1500W Single Output Power Supply RSP-1500 系列技术手册解读

    1. 产品简介


    1500W Single Output Power Supply RSP-1500 系列 是一款单输出电源供应器,专为高功率需求设计。该系列具备多个电压输出版本(如 5V、12V、15V、24V、27V 和 48V),并可提供高达 1500W 的输出功率。此系列产品主要应用于需要稳定、高效电源输出的各种工业设备、通信设备及测试仪器等领域。

    2. 技术参数


    - 输出电压范围:4.5 ~ 5.5V
    - 电流范围:0 ~ 240A
    - 功率范围:1200W 到 1536W
    - 输入电压:90 ~ 264VAC 或 127 ~ 370VDC
    - 频率范围:47 ~ 63Hz
    - 效率:典型值为 80%
    - 输入电流:17A/115VAC 或 8A/230VAC
    - 泄漏电流:<2.0mA / 240VAC
    - 过温保护:在 105% 到 135% 额定输出功率时自动关闭输出电压
    - 工作温度:-20 ~ +70°C(具体参见“降额曲线”)
    - 存储温度:-40 ~ +85°C,湿度范围 10% ~ 95% RH
    - 尺寸:27812783.5mm(长宽高)

    3. 产品特点和优势


    1500W Single Output Power Supply RSP-1500 系列拥有以下优势:
    - 高功率密度:可在紧凑的空间内提供高达 1500W 的输出功率。
    - 广泛的应用范围:适用于多种工业和商业设备,保证在不同应用场景下的可靠运行。
    - 高效的电源转换:高效率使得设备在长时间运行时能够节省大量能源。
    - 强大的过载保护功能:当输出功率超过额定值时,自动进入保护模式,有效防止损坏。
    - 远程控制和感应功能:允许用户通过远程信号进行控制,并补偿负载线路的电压下降,提升系统的灵活性和可靠性。

    4. 应用案例和使用建议


    - 工业设备:可应用于各种工业自动化系统,确保设备在不同工作条件下正常运行。
    - 通信设备:在电信基础设施中作为备用电源,保障通讯的连续性和稳定性。
    - 测试仪器:为精密仪器提供稳定的电源,提高测试的准确性和重复性。
    - 使用建议:在安装时,应确保良好的空气流通,以利于散热。对于多单元并联使用,要注意电压差异要小于 0.2V,且感测线必须连接到主单元以减少噪声干扰。

    5. 兼容性和支持


    - 认证标准:符合多项安全和电磁兼容标准,包括 UL60950-1, TUV EN60950-1, EAC TP TC 004, CNS14336-1 等。
    - 辅助电源:提供 12V @ 0.1A 辅助电源,仅用于远程开启/关闭控制。
    - 厂商支持:提供了详细的安装手册和技术文档,以帮助用户正确配置和使用产品。

    6. 常见问题与解决方案


    - 问题:电源在启动时存在较大的冲击电流。
    - 解决方案:采用主动式输入电流限制单元,以减少启动时的电流冲击。
    - 问题:电源在过载时如何自保护?
    - 解决方案:当输出功率超过额定值时,电源会自动进入保护状态,切断输出电压,待温度下降后自动恢复。
    - 问题:电源的输出电压如何调整?
    - 解决方案:用户可以通过内置电位器或外部电阻来调整输出电压,使其达到标称值的 70% 至 100%。

    7. 总结和推荐


    1500W Single Output Power Supply RSP-1500 系列 在高功率应用中表现卓越,具有高效率、稳定可靠的特点。它适用于广泛的工业和商业场景,特别是对空间要求较高或需要高度灵活控制的应用。总体而言,我们强烈推荐这一系列的产品给需要高功率、高效能电源供应的用户。

RSP-1500-5参数

参数
最大输入电压 264V(AC),370V(DC)
电压-输出1 5V
电压-输出2 -
输出功率 1.2KW
电流-输出2 -
电压-输出4 -
最小输入电压 90V(AC),127V(DC)
电压-输出3 -
负载调节 2%
电流-输出1 240A
输出数量 1
长*宽*高 278mm*127mm*83.5mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

RSP-1500-5数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 RSP-1500-5 RSP-1500-5数据手册

RSP-1500-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2132
库存: 8
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2132
直接购买
加入购物车
