首页  >  产品百科  >  PHP-3500-24

PHP-3500-24

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 3.48kW开关电源, PHP-3500系列, 24V 直流输出电压 145A输出电流, 1输出点
供应商型号: TW-PHP-3500-24
供应商: 国内现货
标准整包数: 1

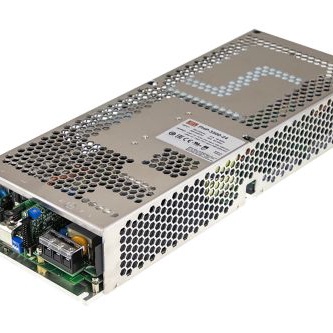

MEAN WELL/台湾明纬 开关电源 PHP-3500-24

PHP-3500-24概述

    PHP-3500 系列电源产品技术手册

    产品简介


    PHP-3500系列是一款具有功率因数校正(PFC)的开关电源,适用于传导冷却系统。它的额定功率为3500W,可以广泛应用于工业自动化设备、控制系统、机械电气设备、电子仪器仪表、家电等领域。此电源采用了先进的技术和材料设计,以满足各种严苛的应用需求。

    技术参数


    - 输出电压调节范围: 24V / 48V
    - 额定电流: 145A / 73A
    - 输出电压精度: ±0.5%
    - 输出电流精度: ±0.5%
    - 工作温度范围: -30°C至+70°C(基板温度)
    - 存储温度湿度: -40°C至+85°C,相对湿度10%至95%
    - 振动耐受性: 10 ~ 500Hz,2G 10分钟/周期,每个方向60分钟
    - 过温保护: -30 ~ +70°C
    - 交流输入电压范围: 90~264VAC
    - 工作效率: ≥95%(230VAC满载时)
    - 功率因数: ≥0.95(230VAC满载时)
    - 输入浪涌电流: 80A/230VAC;30A/115VAC
    - 漏电流: 2mA/240VAC
    - 静态特性: 非线性特性,适用于轻负载条件

    产品特点和优势


    1. 高效率: ≥95%的工作效率,保证了低损耗。
    2. 宽输入电压范围: 90~264VAC,适应多种应用场景。
    3. 高可靠性: 设计符合UL62368-1和IEC62368-1标准,通过严格的测试认证。
    4. 多功能接口: 支持远程控制、辅助电源、DC-OK信号等功能,方便集成和调试。
    5. 高过载能力: 能够承受高达1500ms的过载状态。

    应用案例和使用建议


    PHP-3500系列电源广泛应用于工业自动化设备、控制系统和机械电气设备。例如,在智能工厂中,它可以作为机器人、输送机和其他自动化设备的供电源。在使用过程中,为了确保最佳性能和稳定性,建议将电源安装在带有良好热管理系统的铝制底座上,并确保电源周围有足够的散热空间。
    使用建议:
    - 安装在稳定的环境中,避免直接暴露于极端高温或低温条件下。
    - 在多台并联运行时,确保各单元间的输出电压差小于0.2V,以避免电流不平衡。

    兼容性和支持


    - PHP-3500系列支持PMBus通信接口,可以实现信息读取、状态监控和输出微调等功能。
    - 通过选配冷板(如PGG1WHS-656),可以快速实施和优化散热效果。

    常见问题与解决方案


    1. 问题: 输出电压不稳定
    - 解决方案: 检查输入电压是否稳定,调整电源安装位置和热管理系统。
    2. 问题: 输出电流异常
    - 解决方案: 检查负载情况,确认是否有过载或短路现象,进行相应的调整或修复。
    3. 问题: 电源启动困难
    - 解决方案: 检查电源与设备之间的连接是否牢固,检查输入电压是否符合要求。

    总结和推荐


    PHP-3500系列电源凭借其高效率、宽输入电压范围和高可靠性,成为工业自动化领域的理想选择。它能够满足各种复杂的应用需求,并提供强大的技术支持。强烈推荐在需要高性能和高可靠性的应用场景中使用PHP-3500系列电源。

PHP-3500-24参数

参数
电压-输出2 -
输出数量 1
电压-输出4 -
最大输入电压 264V(AC),370V(DC)
电流-输出2 -
电压-输出1 24V
电压-输出3 -
输出功率 3.48KW
最小输入电压 90V(AC),127V(DC)
负载调节 0.5%
电流-输出1 145A
长*宽*高 380mm*141.4mm*60mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

PHP-3500-24数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 PHP-3500-24 PHP-3500-24数据手册

PHP-3500-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6840
库存: 27
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6840
直接购买
加入购物车
