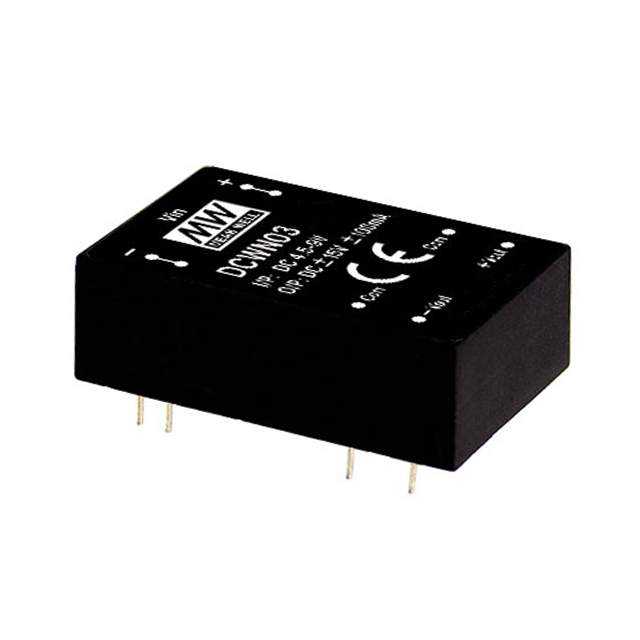

DCWN03A-12

产品分类: DC-DC稳压器
厂牌: MEAN WELL/台湾明纬
产品描述: 100KHz(Min) Fixed 2 12V 18V 9V 通孔安装 31.8mm*20.3mm*10.2mm
供应商型号: TW-DCWN03A-12
供应商: 期货订购
标准整包数: 1
MEAN WELL/台湾明纬 DC-DC稳压器 DCWN03A-12

DCWN03A-12概述

    3W DIP Package DC-DC 调节转换器:SCWN03 和 DCWN03 系列

    产品简介


    3W DIP Package DC-DC 调节转换器是专门设计用于将直流电压转换为所需的输出电压等级的电子元件。SCWN03 和 DCWN03 系列转换器提供单路和双路输出选项,适用于多种应用场景,如工业控制、通信系统和医疗设备等。这些转换器通过高效的电源管理,帮助系统设计师实现更稳定可靠的供电解决方案。

    技术参数


    | 参数 | 值 |

    | 输入电压范围 | 4.5~9V, 9~18V, 18~36V, 36~72V |
    | 输出电压 | 3.3V, ±15V, 5V, ±5V, 12V, ±12V, 15V |
    | 输出电流(最大) | 750mA, 779mA, 750mA, 750mA, 779mA |
    | 负载电容 | 2200μF, 1000μF |
    | 效率(典型值) | 73%, 78%, 82%, 84%, 85%, 86%, 87% |
    | 开关频率(最小值) | 100kHz |
    | 过载保护 | 120% ~ 250% 额定输出功率 |
    | 封装尺寸(长宽高) | 31.820.310.2mm (1.250.80.4 英寸) |

    产品特点和优势


    - 高效能:该系列转换器具有高达 87% 的转换效率,能够显著减少能源浪费。
    - 高可靠性:通过严格的质量测试和多重保护机制,确保长时间稳定运行。
    - 宽输入电压范围:能够适应不同的供电条件,增强了应用灵活性。
    - 紧凑封装:体积小巧,易于集成到各种设备中。

    应用案例和使用建议


    - 工业自动化设备:通过提供稳定的电压输出,帮助实现精确控制和监测。
    - 通信系统:在恶劣环境下提供可靠的电力供应。
    - 医疗设备:提供纯净的电源输出,确保设备正常运行。
    使用建议:
    - 为了保证最佳的转换效率和稳定性,在负载较大时建议选择更大输出电流的产品。
    - 确保适当的散热措施以防止过热。

    兼容性和支持


    - 兼容性:与标准 DIP 封装相兼容,便于替换现有组件。
    - 支持:提供详细的技术文档和安装手册,方便用户快速上手。

    常见问题与解决方案


    1. 问题:启动困难
    - 解决办法:检查输入电压是否在规定范围内,确认连接是否正确。
    2. 问题:输出电压不稳
    - 解决办法:检查负载电容是否符合要求,确保电路连接无误。
    3. 问题:过热
    - 解决办法:检查散热措施是否到位,必要时增加外部冷却设备。

    总结和推荐


    SCWN03 和 DCWN03 系列 3W DIP 包装 DC-DC 转换器凭借其高效率、高可靠性和广泛的适用范围,非常适合于多种电子设备中作为电源管理部件。无论是工业、通信还是医疗领域,都是值得信赖的选择。强烈推荐在需要高效电源转换的应用中使用这些转换器。

DCWN03A-12参数

参数
最小输出电压 -
最大输出电压 12V
开关频率 100KHz(Min)
最大输入电压 18V
拓扑 -
输出数量 2
输出类型 Fixed
功能 -
同步整流器 -
最小输入电压 9V
长*宽*高 31.8mm*20.3mm*10.2mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

DCWN03A-12数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 DC-DC稳压器 MEAN WELL/台湾明纬 DCWN03A-12 DCWN03A-12数据手册

DCWN03A-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
