首页  >  产品百科  >  LRS-100-48

LRS-100-48

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 110W开关电源, 48V 直流输出电压 2.3A输出电流, 1输出点
供应商型号: LRS-100-48
供应商: 国内现货
标准整包数: 1

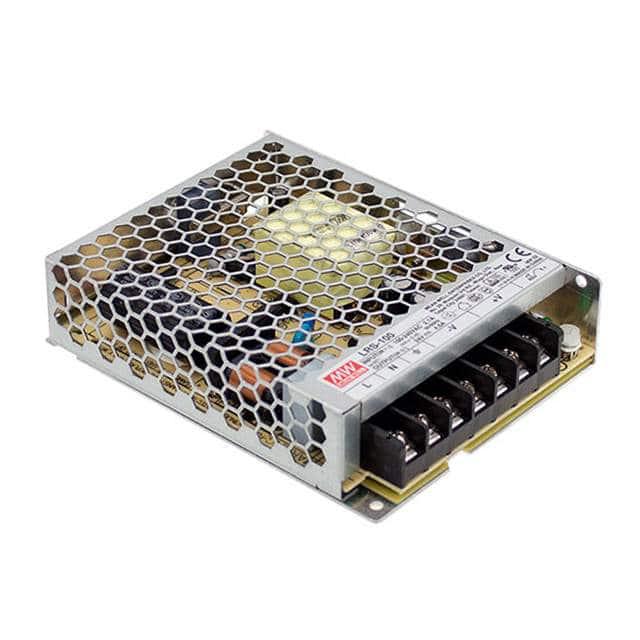

MEAN WELL/台湾明纬 开关电源 LRS-100-48

LRS-100-48概述

    LRS-100 系列 100W 单输出开关电源

    产品简介


    LRS-100 系列是一款高性能的100W单输出开关电源。它专为广泛的应用领域设计,如工业自动化、医疗设备、通信设备及消费电子产品等。这款电源提供稳定可靠的电力供应,确保设备的正常运行。

    技术参数


    - 型号: LRS-100-3.3、LRS-100-5、LRS-100-12、LRS-100-15、LRS-100-24、LRS-100-36、LRS-100-48
    - 直流电压范围: 3.3V~55.2V
    - 额定电流: 2.3A~18A
    - 电流范围: 0~2.8A(3.3V)~0~18A(5V)
    - 额定功率: 66W~110.4W
    - 输出电压调整范围: ±3%
    - 线性调节: ±1%
    - 负载调节: ±0.5%
    - 建立时间: < 20ms
    - 保持时间: 55ms(230VAC),10ms(115VAC)
    - 电压范围: 85~264VAC
    - 频率范围: 47~63Hz
    - 效率: 84.5%~91%
    - 输入电流: 1.2A~1.9A
    - 启动电流: 50A(230VAC)
    - 漏电流: < 0.75mA
    - 耐压: I/P-O/P: 4kVAC;I/P-FG: 2kVAC;O/P-FG: 1.25kVAC
    - 隔离电阻: 100MΩ / 500VDC
    - 工作温度: -30℃~+70℃
    - 工作湿度: 20%~90%RH
    - 存储温度: -40℃~+85℃
    - 振动: 10~500Hz,5G,10分钟/周期,每个轴方向60分钟
    - 平均无故障时间(MTBF): ≥720.6K小时
    - 尺寸: 1299730mm(长宽高)

    产品特点和优势


    1. 高效能: 高达91%的转换效率,最大限度降低功耗。
    2. 宽输入电压范围: 85~264VAC,适用于全球多种电网标准。
    3. 快速响应: 建立时间和保持时间优异,确保电压稳定。
    4. 高可靠性: 良好的电气隔离性能,安全认证齐全。
    5. 宽工作温度范围: -30℃~+70℃,适合各种恶劣环境。

    应用案例和使用建议


    1. 工业自动化: 在自动化控制系统中,LRS-100可以为传感器、电机控制器和其他控制装置提供稳定的电源支持。
    2. 医疗设备: 在医疗设备中,LRS-100可确保系统的可靠性和稳定性,满足医疗标准要求。
    3. 通信设备: 适用于通信基站、路由器等设备,提供高效的电源保障。
    使用建议:
    - 在安装过程中注意散热,确保良好的通风条件。
    - 检查所有接线端子连接是否紧固。
    - 定期检查电源的工作状态,及时发现并解决问题。

    兼容性和支持


    LRS-100 系列支持多种标准和协议,符合国际电工委员会 (IEC) 和国际标准化组织 (ISO) 的一系列规范,包括UL62368-1、EN62368-1、EN60335-1等。制造商提供全面的技术支持和售后服务,包括产品保修和技术咨询。

    常见问题与解决方案


    1. 电源输出不稳定:
    - 问题原因: 电源输入电压波动大或负载变化频繁。
    - 解决方法: 使用稳压器或电容滤波器稳定输入电压,增加负载稳定性。
    2. 电源过热:
    - 问题原因: 散热不良或负载超过额定值。
    - 解决方法: 检查散热系统是否通畅,减少负载至额定值以下。
    3. 电源不启动:
    - 问题原因: 输入电压过低或接线错误。
    - 解决方法: 检查输入电压是否在允许范围内,确认接线正确无误。

    总结和推荐


    LRS-100系列100W单输出开关电源以其高效能、宽工作范围和高可靠性脱颖而出。其在工业自动化、医疗设备和通信领域的广泛应用证明了其出色的性能和市场竞争力。对于需要高可靠性和高效率电源供应的应用场合,LRS-100系列是一个理想的选择。强烈推荐使用。

LRS-100-48参数

参数
最大输入电压 264V(AC),373V(DC)
负载调节 0.5%
电流-输出1 2.3A
电压-输出1 48V
电压-输出4 -
最小输入电压 85V(AC),120V(DC)
电压-输出2 -
输出功率 110W
电流-输出2 -
输出数量 1
电压-输出3 -
长*宽*高 129mm*97mm*30mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

LRS-100-48数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 LRS-100-48 LRS-100-48数据手册

LRS-100-48封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 63.94
40+ ¥ 62.828
200+ ¥ 61.16
240+ ¥ 58.38
库存: 240
起订量: 1 增量: 40
交货地:
最小起订量为:1
合计: ¥ 63.94
直接购买
加入购物车
