OWA-90U-30-P1M

产品分类: 电源适配器
厂牌: MEAN WELL/台湾明纬
产品描述: North America 90W Barrel Plug,2.5mm I.D. x 5.5mm O.D. x 11.0mm 正极中心 90V(AC) 264V(AC) Cord,NEMA 1-15P 30cm 桌面安装 171mm*63mm*37.5mm
供应商型号: TW-OWA-90U-30-P1M
供应商: 期货订购
标准整包数: 1

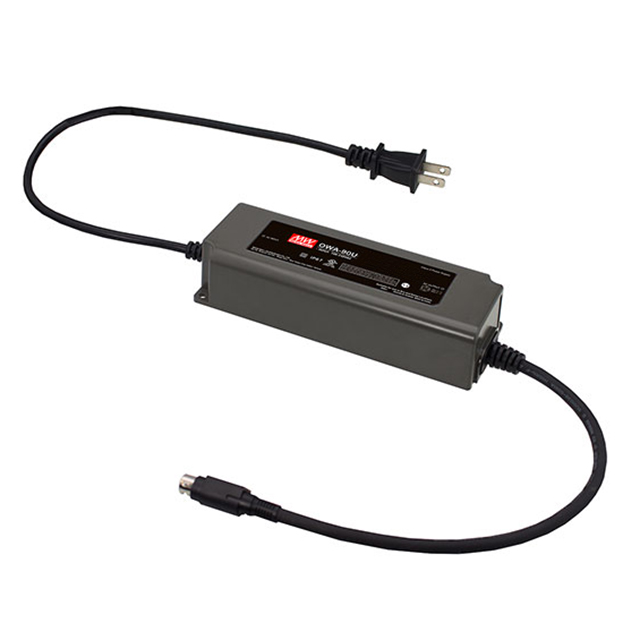

MEAN WELL/台湾明纬 电源适配器 OWA-90U-30-P1M

OWA-90U-30-P1M概述

    OWA-90U系列电子元器件技术手册

    产品简介


    OWA-90U系列是一款单输出防潮适配器,适用于各种工业和商业应用。这款电子元器件的主要功能是提供稳定的直流电压输出,支持高达90W的功率输出。它具备高效率的工作模式,最高可达91%,非常适合驱动LED灯和其他需要稳定电源的应用场景。该系列适配器在不同输入电压(115VAC/230VAC)下均能保持优异的性能表现,广泛应用于照明系统、监控系统以及其他需要稳定电源供应的场合。

    技术参数


    - 输入电压范围:90 ~ 264VAC(127 ~ 370VDC)
    - 频率范围:47 ~ 63Hz
    - 功率因数:>0.98/115VAC, >0.96/230VAC(满载)
    - 额定电流:0.95A/115VAC, 0.5A/230VAC
    - 额定功率:90W
    - 最大负载电流:1.88A(48V输出)
    - 工作效率:最高可达91%
    - 启动电流:115VAC时30A,230VAC时60A
    - 过压保护:自动恢复
    - 过流保护:自动恢复
    - 工作温度范围:-40 ~ +70°C
    - 存储温度范围:-40 ~ +80°C
    - 振动测试:10 ~ 500Hz,5G 12min/1cycle,周期为72min
    - 尺寸:1716337.5mm
    - 重量:0.83Kg
    - 包装:每箱16个

    产品特点和优势


    OWA-90U系列适配器具备以下几个显著特点和优势:
    - 高效率:最高可达到91%的工作效率,节省能源消耗。
    - 宽电压输入范围:支持90 ~ 264VAC输入电压,适应多种供电环境。
    - 抗振性能:通过了严格的振动测试,确保在恶劣环境中也能稳定工作。
    - 高可靠性:具备过压、过流、短路等多种保护措施,确保设备安全运行。
    - 防水防尘:IP67防护等级,适合在潮湿或多尘环境下使用。

    应用案例和使用建议


    OWA-90U系列适配器广泛应用于LED照明系统、监控设备和其他需要稳定电源的场合。例如,在大型商场或仓库的LED照明系统中,可以有效提高照明系统的稳定性和节能效果。
    使用建议:
    - 在选择适配器时,根据实际应用需求选择合适的输出电压(如12V、15V、20V等)。
    - 确保输入电压在适配器的工作范围内,避免电压波动对设备造成损害。
    - 配合相应的电路保护措施,如保险丝和断路器,以增强系统的安全性。

    兼容性和支持


    OWA-90U系列适配器具有良好的兼容性,支持各种标准的输入和输出连接器。厂商提供了详尽的技术支持文档和在线帮助资源,用户可以通过官方网站(http://www.meanwell.com/manual.html)获取更多详细信息和技术支持。

    常见问题与解决方案


    1. 问:设备启动时电流过大怎么办?
    - 答:这可能是由于输入电压不稳定或负载过大造成的。建议检查输入电压和负载情况,必要时增加外部滤波器或稳压器。

    2. 问:设备在高温环境下无法正常工作怎么办?
    - 答:设备的工作温度范围为-40 ~ +70°C。如果超出此范围,请考虑使用散热装置或降低负载以减少热量产生。

    总结和推荐


    综上所述,OWA-90U系列适配器具备高效、可靠、耐用的特点,适合各种工业和商业应用。它不仅能够提供稳定的电源输出,还具备出色的抗干扰能力和多种保护措施。对于追求高品质电源供应的用户来说,是一个理想的选择。强烈推荐给需要高性能电源适配器的应用场景。

OWA-90U-30-P1M参数

参数
线长 30cm
输入连接方式 Cord,NEMA 1-15P
最小输入电压 90V(AC)
典型输出电压 -
最大输入电压 264V(AC)
输出连接方式 Barrel Plug,2.5mm I.D. x 5.5mm O.D. x 11.0mm
输出功率 90W
输出连接极性 正极中心
使用地区 North America
长*宽*高 171mm*63mm*37.5mm
安装方式 桌面安装
应用等级 商用级
零件状态 在售
包装方式 盒装
