首页  >  产品百科  >  PS-65-27

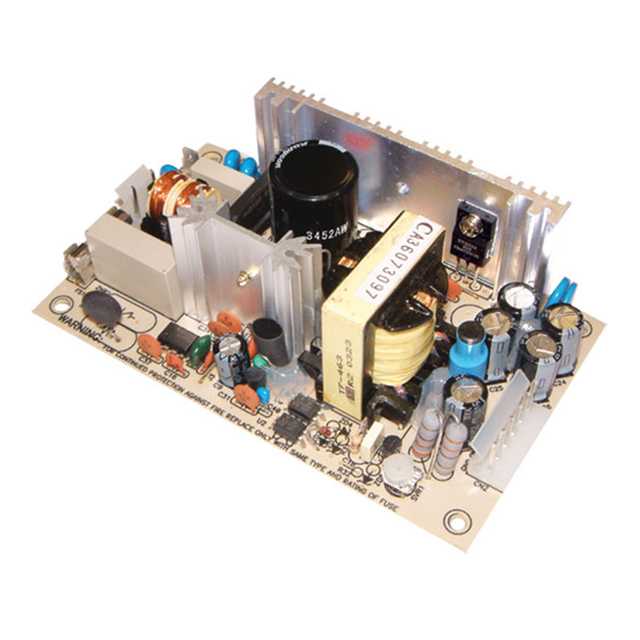

PS-65-27

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 64.8W 1 90V(AC),127V(DC) 264V(AC),370V(DC) 2% 27V 底座安装 127mm*76mm*42mm
供应商型号:
供应商:
标准整包数: 0
MEAN WELL/台湾明纬 开关电源 PS-65-27

PS-65-27概述


    产品简介


    产品类型:
    PS-65系列是单输出开关电源适配器,适用于需要稳定直流电压的多种电子设备。
    主要功能:
    - 输出范围广泛:从3.3V到48V
    - 高效转换:典型效率高达80%
    - 宽输入电压范围:90~264VAC 或 127~370VDC
    - 多重保护机制:包括过压保护(OVP)、过流保护(OCP)等
    应用领域:
    - 工业自动化设备
    - 通信设备
    - 消费电子设备
    - 医疗设备
    - 测试测量仪器

    技术参数


    | 参数 | 3.3V | 5V | 7.5V | 12V | 13.5V | 15V | 24V | 27V | 48V |
    ||
    | 额定电流 (A) | 12 | 12 | 8 | 5.2 | 4.7 | 4.2 | 2.7 | 2.4 | 1.35 |
    | 电流范围 (A) | 0 ~ 15.2 | 0 ~ 13.8 | 0 ~ 9.6 | 0 ~ 6 | 0 ~ 5.4 | 0 ~ 4.8 | 0 ~ 3 | 0 ~ 2.7 | 0 ~ 1.5 |
    | 额定功率 (W) | 39.6 | 60 | 60 | 62.4 | 63.45 | 63 | 64.8 | 64.8 | 64.8 |
    | 纹波和噪声 (mVp-p) | 80 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
    | 输出电压调整范围 | 3.14~3.63V | 4.75~5.5V | 7.13~8.25V | 11.4~13.2V | 12.8~14.9V | 14.25~16.5V | 22.8~26.4V | 25.65~29.7V | 45.6~52.8V |
    | 线性调节率 | ±3.0% | ±3.0% | ±3.0% | ±2.0% | ±2.0% | ±2.0% | ±2.0% | ±2.0% | ±2.0% |
    | 负载调节率 | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% |
    | 设定时间 | 800ms | 800ms | 800ms | 800ms | 800ms | 800ms | 800ms | 800ms | 800ms |
    | 持续时间 (满负载) | 60ms | 60ms | 60ms | 60ms | 60ms | 60ms | 60ms | 60ms | 60ms |
    | 输入电压范围 | 90~264VAC | 90~264VAC | 90~264VAC | 90~264VAC | 90~264VAC | 90~264VAC | 90~264VAC | 90~264VAC | 90~264VAC |
    | 频率范围 | 47~440Hz | 47~440Hz | 47~440Hz | 47~440Hz | 47~440Hz | 47~440Hz | 47~440Hz | 47~440Hz | 47~440Hz |

    产品特点和优势


    1. 高效节能:高达80%的转换效率使得能耗更低,运行成本更低。
    2. 宽输入电压范围:适应不同的电网条件,无需额外调整设备。
    3. 多重保护机制:包括过压保护(OVP)、过流保护(OCP)等,确保设备安全可靠。
    4. 广泛的输出电压选择:覆盖多个常用电压值,满足不同设备的需求。
    5. 紧凑设计:体积小巧,便于集成到各种设备中。

    应用案例和使用建议


    应用案例:
    该系列产品广泛应用于工业自动化控制系统、医疗设备、测试测量仪器等领域。例如,在一台数控机床控制系统中,该电源可以提供稳定的5V和12V输出,为伺服电机和控制器供电。
    使用建议:
    - 为了提高散热效果,建议在设备内部加装散热片。
    - 在高湿度环境下使用时,应考虑安装除湿设备以防止电路板受潮。
    - 在安装过程中,严格按照说明书操作,确保接地良好,避免电磁干扰。

    兼容性和支持


    兼容性:
    该系列产品与其他标准Molex连接器兼容,便于与市场上多数电子设备进行连接。
    支持和维护:
    - 厂商提供标准质保服务,包含一年内免费维修或更换。
    - 提供详尽的技术文档和支持,方便用户进行安装和调试。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电源启动后无法正常工作 | 检查输入电源是否正常,接线是否有误。 |
    | 输出电压不稳定 | 确认负载是否过大,调整负载或检查线路是否有损坏。 |
    | 散热不良导致过热 | 检查散热系统是否正常工作,适当增加散热措施。 |

    总结和推荐


    综合评估:
    PS-65系列电源适配器凭借其高效的能源转换能力和宽泛的电压输出范围,使其成为许多应用场景下的理想选择。其多重保护机制和坚固耐用的设计也进一步增强了产品的可靠性。
    推荐:
    鉴于上述优点,我们强烈推荐使用该系列产品。无论是工业生产还是日常生活,其出色的表现将为你带来可靠的电力保障。

PS-65-27参数

参数
电压-输出4 -
电压-输出1 27V
电压-输出2 -
输出功率 64.8W
负载调节 2%
最小输入电压 90V(AC),127V(DC)
输出数量 1
电流-输出2 -
电流-输出1 -
电压-输出3 -
最大输入电压 264V(AC),370V(DC)
长*宽*高 127mm*76mm*42mm
安装方式 底座安装
应用等级 商用级
零件状态 在售

PS-65-27数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 PS-65-27 PS-65-27数据手册

PS-65-27封装设计

查看详情并下载
Symbol
Footprint
3D Model
