DCWN03B-05

产品分类: DC-DC稳压器
厂牌: MEAN WELL/台湾明纬
产品描述: 100KHz(Min) Fixed 2 5V 36V 18V 通孔安装 31.8mm*20.3mm*10.2mm
供应商型号: SCE-DCWN03B-05
供应商: 海外现货
标准整包数: 1

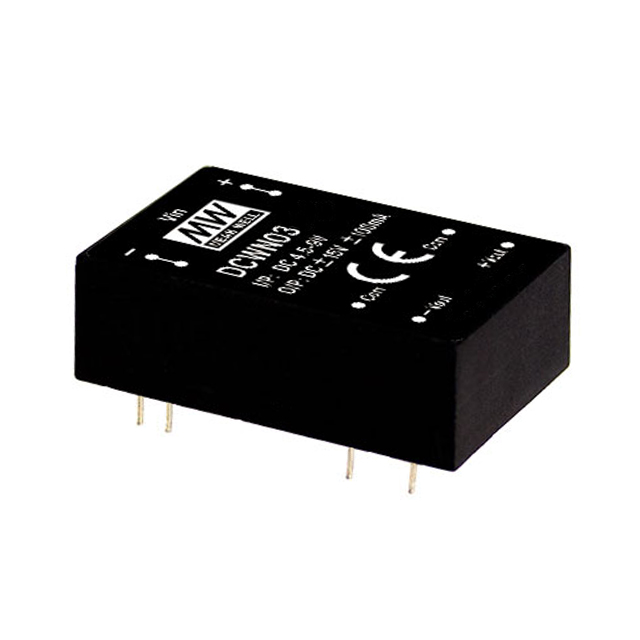

MEAN WELL/台湾明纬 DC-DC稳压器 DCWN03B-05

DCWN03B-05概述


    产品简介


    本手册描述了适用于工业及商业应用的3W DIP封装DC-DC调节转换器——SCWN03系列和DCWN03系列。这些转换器通过将直流电压转换为所需的输出电压,来实现高效稳定的电力转换。产品类型包括单输出和双输出版本,广泛应用于通信设备、计算机、仪器仪表、汽车电子等多个领域。

    技术参数


    | 订单号 | 输入电压范围 (VIN) | 输出电压 (VOUT) | 最大输入电流 (Imax) | 输出电流 (IOUT) | 负载电容 (CLOAD) | 效率 (η) | 封装尺寸 (LWH) |

    | SCWN03E-03 | 4.5~9Vdc | 3.3V | 550mA | 750mA | 2200μF | 73% | 31.820.310.2mm |
    | SCWN03A-03 | 9~18Vdc | 3.3V | 212mA | 294mA | 2200μF | 78% | 31.820.310.2mm |
    | SCWN03B-03 | 18~36Vdc | 3.3V | 106mA | 145mA | 2200μF | 82% | 31.820.310.2mm |
    | SCWN03C-03 | 36~72Vdc | 3.3V | 52mA | 74mA | 2200μF | 78% | 31.820.310.2mm |
    | SCWN03E-05 | 4.5~9Vdc | 5V | 750mA | 294mA | 2200μF | 80% | 31.820.310.2mm |
    | SCWN03A-05 | 9~18Vdc | 5V | 212mA | 298mA | 2200μF | 84% | 31.820.310.2mm |
    | ...(其他规格略)... |

    产品特点和优势


    SCWN03系列和DCWN03系列具有高效率(最高可达87%)、紧凑的封装尺寸(31.820.310.2mm)和广泛的输入电压范围(4.5V~72V),使其成为各种工业应用的理想选择。此外,该系列产品还具备过载保护、短路保护和反向电压保护等功能,保证了在不同环境下的可靠运行。

    应用案例和使用建议


    该系列DC-DC转换器广泛应用于通信基站、服务器电源系统、工业自动化设备等领域。例如,在服务器电源系统中,该转换器可以确保电源系统的稳定性和可靠性,防止因电压波动导致的数据丢失或设备损坏。
    使用建议:
    1. 在选择合适的产品时,根据具体的应用需求(如输入电压、输出电压和负载条件)选择合适的型号。
    2. 在安装过程中遵循安装指南中的建议,以确保正确的电路连接和散热。
    3. 针对不同的应用场景,考虑外部电容器的选择,以提高系统的稳定性和可靠性。

    兼容性和支持


    这些转换器设计用于与各种标准电子设备兼容。制造商提供详细的安装指南和售后服务,确保用户能够顺利安装并享受长期可靠的性能。如有需要,还可以获得专业的技术支持服务。

    常见问题与解决方案


    1. 问题: 设备启动困难或无法启动。
    解决方案: 检查输入电压是否在规定的范围内,确认所有接线是否正确连接。

    2. 问题: 设备发热严重。
    解决方案: 确认设备是否有足够的空气流通空间进行散热,避免设备过热导致损坏。

    3. 问题: 输出电压不稳定。
    解决方案: 检查输出负载是否过大或不稳,确认输入电压是否在额定范围内。

    总结和推荐


    总体来看,SCWN03系列和DCWN03系列转换器凭借其高效的性能、广泛的输入电压范围和优良的保护机制,在多种工业和商业应用中表现出色。强烈推荐在需要高可靠性、稳定性的场合下使用。如果您正在寻找一种高性能、高可靠性的DC-DC转换器,那么这两款产品无疑是最佳选择。

DCWN03B-05参数

参数
最小输入电压 18V
功能 -
输出数量 2
最大输入电压 36V
开关频率 100KHz(Min)
最小输出电压 -
同步整流器 -
拓扑 -
最大输出电压 5V
输出类型 Fixed
长*宽*高 31.8mm*20.3mm*10.2mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

DCWN03B-05数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 DC-DC稳压器 MEAN WELL/台湾明纬 DCWN03B-05 DCWN03B-05数据手册

DCWN03B-05封装设计

查看详情并下载
Symbol
Footprint
3D Model
