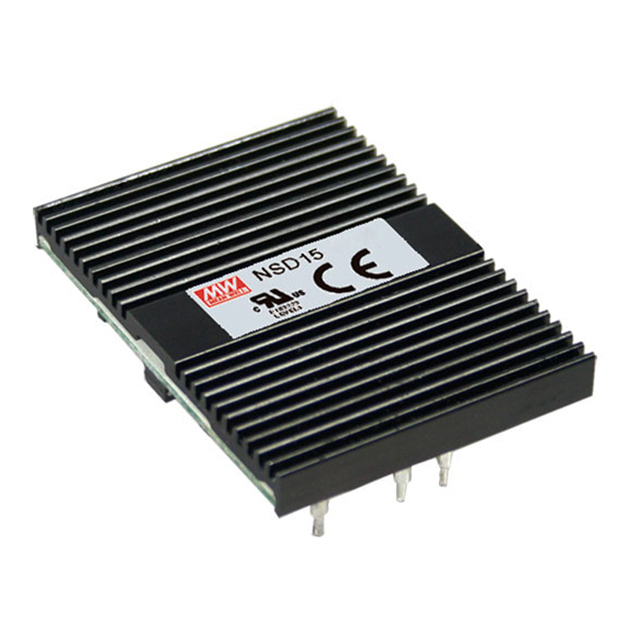

NSD15-48S12

产品分类: DC-DC稳压器
厂牌: MEAN WELL/台湾明纬
产品描述: DC,Fixed 1 12V 72V 18V 通孔安装 50.8mm*38.1mm*9.8mm
供应商型号: SCE-NSD15-48S12
供应商: 海外现货
标准整包数: 1
MEAN WELL/台湾明纬 DC-DC稳压器 NSD15-48S12

NSD15-48S12概述


    产品简介


    NSD15-S 系列电子元器件是一款高性能的直流-直流(DC-DC)调节单输出模块,专为需要高可靠性和稳定性的应用而设计。该系列模块可以将输入的直流电压转换为多种输出电压等级(如3.3V、5V、12V和15V),并且具备出色的负载和线性调节能力。NSD15-S 系列广泛应用于工业控制、通信系统、医疗设备以及其他需要稳定电源供应的场合。

    技术参数


    以下是NSD15-S系列产品的关键技术和规格:
    - 型号:NSD15-12S3、NSD15-12S5、NSD15-12S12、NSD15-12S15、NSD15-48S3、NSD15-48S5、NSD15-48S12、NSD15-48S15
    - 输入电压范围:9.4 ~ 36VDC 或 18 ~ 72VDC
    - 输出电压:3.3V、5V、12V 和 15V
    - 额定电流:3.75A(3.3V)、3A(5V)、1.25A(12V)、1A(15V)
    - 最大电流范围:0.18 ~ 3.75A(3.3V)、0.15 ~ 3A(5V)、0.06 ~ 1.25A(12V)、0.05 ~ 1A(15V)
    - 额定功率:12.375W(3.3V、48V输入)、15W(其他输出电压)
    - 纹波噪声:3.3V 输出为100mVp-p(25% ~ 100% 负载),其他输出为75mVp-p(25% ~ 100% 负载)
    - 电压精度:±2.0%(3.3V)、±1.0%(5V、12V 和 15V)
    - 效率:典型值为73%、77%、81% 和 85%
    - 工作温度范围:-25 ~ +70°C
    - 湿度范围:0% ~ 95% RH
    - 保护功能:短路保护、过压保护、过载保护

    产品特点和优势


    NSD15-S 系列具有以下显著特点和优势:
    1. 高效率:效率可达85%,显著提升系统的能源利用效率。
    2. 高可靠性:宽工作温度范围(-25 ~ +70°C)和高隔离电压(1.5KVDC),适合恶劣环境应用。
    3. 低纹波噪声:纹波噪声极低,确保电源输出的稳定性。
    4. 宽输入电压范围:适用于多种不同的输入电源。
    5. 完善的保护机制:包括短路、过压和过载保护,提高设备的安全性和耐用性。

    应用案例和使用建议


    应用案例
    NSD15-S 系列广泛应用于各种工业控制系统中,例如通信基站、医疗设备和自动化生产线。在这些应用中,稳定的电源供应是确保设备正常运行的关键因素。
    使用建议
    1. 环境适应性:由于NSD15-S的工作温度范围较广,建议在安装时考虑可能存在的极端温度条件。
    2. 负载管理:考虑到负载的波动,可以通过外部电路进行负载管理,以保证系统的稳定性。
    3. 散热措施:在高负载情况下,应注意产品的散热问题,避免因过热导致的性能下降。

    兼容性和支持


    NSD15-S 系列产品与其他标准接口和电气设备具有良好的兼容性。制造商提供全面的技术支持和售后服务,包括安装指导、故障排查和产品维修。

    常见问题与解决方案


    1. 问题:产品在工作过程中突然关机
    - 解决方法:检查输入电压是否超出允许范围,或者是否存在过载情况。重新调整输入电压或减小负载。
    2. 问题:输出电压不稳定
    - 解决方法:确认输入电压稳定,且电容负载不超过最大允许值(3300uF)。如果问题依旧存在,建议联系技术支持团队进行进一步检查。
    3. 问题:产品无法启动
    - 解决方法:检查电源连接是否正确,特别是VIN和GND的连接。如果问题仍然存在,检查是否有外部干扰。

    总结和推荐


    NSD15-S 系列电子元器件是一款性能卓越的直流-直流调节模块,适用于多种高要求的应用场合。其高效能、高可靠性和广泛的适用范围使其成为众多行业首选的电源解决方案。综合来看,NSD15-S 系列产品的优点突出,特别适合对电源稳定性有较高要求的应用。因此,强烈推荐在需要高性能电源模块的项目中使用NSD15-S 系列产品。

NSD15-48S12参数

参数
最小输入电压 18V
输出数量 1
最大输出电压 12V
最小输出电压 -
同步整流器 -
拓扑 -
最大输入电压 72V
功能 -
输出类型 DC,Fixed
开关频率 -
长*宽*高 50.8mm*38.1mm*9.8mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

NSD15-48S12数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 DC-DC稳压器 MEAN WELL/台湾明纬 NSD15-48S12 NSD15-48S12数据手册

NSD15-48S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
