HRPG-150-7.5

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 150W开关电源, 7.5V 直流输出电压 20A输出电流, 1输出点
供应商型号: TW-HRPG-150-7.5
供应商: 国内现货
标准整包数: 1

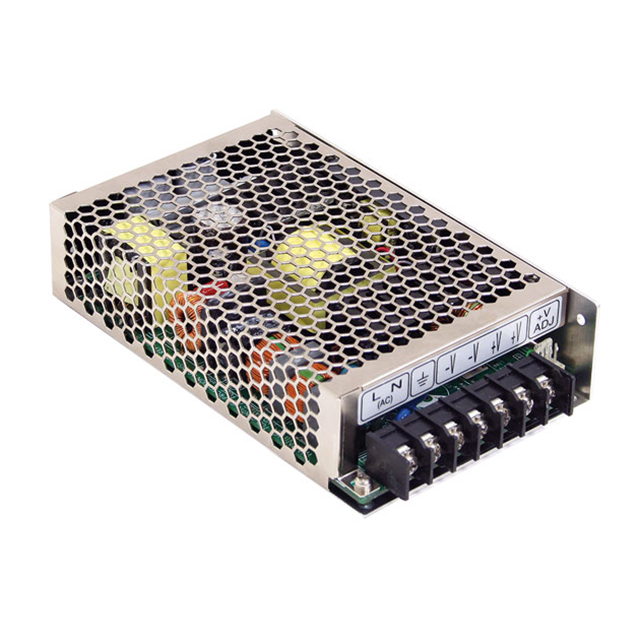

MEAN WELL/台湾明纬 开关电源 HRPG-150-7.5

HRPG-150-7.5概述

    HRPG-150 系列电源供应器技术手册

    产品简介


    HRPG-150 系列是一款高效率单输出电源供应器,具备主动功率因数校正(PFC)功能。适用于多种场合,如工业控制、通信设备及医疗仪器等领域。该系列型号包括:HRPG-150-3.3、HRPG-150-5、HRPG-150-7.5、HRPG-150-12、HRPG-150-15、HRPG-150-24、HRPG-150-36 及 HRPG-150-48,可满足不同电压和电流需求。

    技术参数


    - 直流电压输出范围:3.3V 至 48V(具体型号对应)
    - 额定电流:3.3A 至 30A(具体型号对应)
    - 额定功率:99W 至 158.4W(具体型号对应)
    - 纹波和噪声(最大值):80mVp-p 至 240mVp-p(具体型号对应)
    - 输出电压调整范围:2.8V 至 55.2V(具体型号对应)
    - 电压容差:±0.2% 至 ±0.5%(具体型号对应)
    - 线性调节率:±0.5% 至 ±1.0%(具体型号对应)
    - 负载调节率:±0.2% 至 ±1.0%(具体型号对应)
    - 设置时间:3000ms(满载时)
    - 保持时间:16ms(满载时)
    - 输入电压范围:85 ~ 264VAC 或 120 ~ 370VDC(具体型号对应)
    - 功率因数(典型值):PF > 0.95(230VAC),PF > 0.99(115VAC 满载时)
    - 输入效率(典型值):78.5% 至 88%
    - 浪涌电流(典型值):1.7A/115VAC 或 0.9A/230VAC
    - 泄漏电流:<1mA/240VAC
    - 过温保护:温度高于 105% 额定输出功率时关闭输出电压
    - 安全标准:UL60950-1, TUV EN60950-1, EAC TP TC 004 批准
    - 电磁兼容性:符合 EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020
    - 绝缘耐压:输入-输出:3KVAC;输入-地:2KVAC;输出-地:0.5KVAC
    - 隔离电阻:输入-输出、输入-地、输出-地:100MΩ/500VDC/25℃/70%RH
    - 工作温度:-40℃ 至 +70℃(参考“降额曲线”)
    - 湿度:工作湿度 20% 至 90%RH 非凝结状态,存储湿度 -40℃ 至 +85℃,10% 至 95%RH
    - 振动:10~500Hz,5G,10分钟/1周期,每个方向 60分钟

    产品特点和优势


    HRPG-150 系列具有以下显著优势:
    - 高效率:高达 88%,特别是在 230VAC 时达到 PF > 0.99。
    - 紧凑设计:体积小巧,仅为 159x97x38mm(LWH)。
    - 多功能远程控制:支持 ON/OFF 远程控制,方便集成于各类控制系统。
    - 强大的保护机制:包括短路保护、过载保护、过压保护等,确保长期稳定运行。
    - 优秀的电磁兼容性:通过多项 EMC 标准认证,适用于严苛的工业环境。

    应用案例和使用建议


    HRPG-150 系列广泛应用于自动化控制系统、电信基础设施、数据中心及医疗设备等领域。例如,在电信基站中,HRPG-150 可以作为主电源供应器,为各类通信设备提供稳定的电力保障。在医疗设备中,它同样能够可靠地供电并保证设备的稳定性。
    使用建议:
    - 为了保证最佳性能,应将远程感测线路扭绞成对,并连接到适当的负载端子。
    - 在低输入电压条件下,可能需要进行降额操作,请参考降额曲线获取详细信息。
    - 由于无负载条件下的功耗低于 0.5W,适合用于低功耗需求的应用场景。

    兼容性和支持


    HRPG-150 系列与其他标准电子元件具有良好的兼容性,支持主流通信协议。此外,制造商提供长达 5 年的保修期,并提供全面的技术支持和维护服务,以确保客户能够顺利使用该产品。

    常见问题与解决方案


    1. 问题:电源开启后,输出电压不稳定
    - 解决方案:检查负载线路是否正确连接,确保感测线路扭绞成对。若问题仍然存在,请联系技术支持。
    2. 问题:系统在特定条件下出现过热现象
    - 解决方案:确保散热良好,避免安装在密闭空间内。如需长时间满载运行,请参考降额曲线进行操作。
    3. 问题:设备无法正常启动
    - 解决方案:检查电源输入线路是否正常连接,排除外部干扰因素。如果仍无法启动,可能需要更换新的电源模块。

    总结和推荐


    HRPG-150 系列是一款高可靠性、高性能的电源供应器,具备出色的效率和丰富的保护功能,适用于广泛的工业应用场景。其小巧的设计、远程控制功能及优良的电磁兼容性使其成为工业控制系统的理想选择。综上所述,强烈推荐使用该系列产品,以提升系统整体性能和稳定性。

HRPG-150-7.5参数

参数
最小输入电压 85V(AC),120V(DC)
最大输入电压 264V(AC),370V(DC)
电压-输出2 -
电压-输出1 7.5V
负载调节 1%
电压-输出3 -
输出数量 1
电流-输出1 20A
电压-输出4 -
电流-输出2 -
输出功率 150W
长*宽*高 159mm*97mm*38mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HRPG-150-7.5数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HRPG-150-7.5 HRPG-150-7.5数据手册

HRPG-150-7.5封装设计

查看详情并下载
Symbol
Footprint
3D Model
