首页  >  产品百科  >  HEP-320-24A

HEP-320-24A

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 320W开关电源, 24V 直流输出电压 13.34A输出电流, 1输出点
供应商型号: TW-HEP-320-24A
供应商: 国内现货
标准整包数: 1

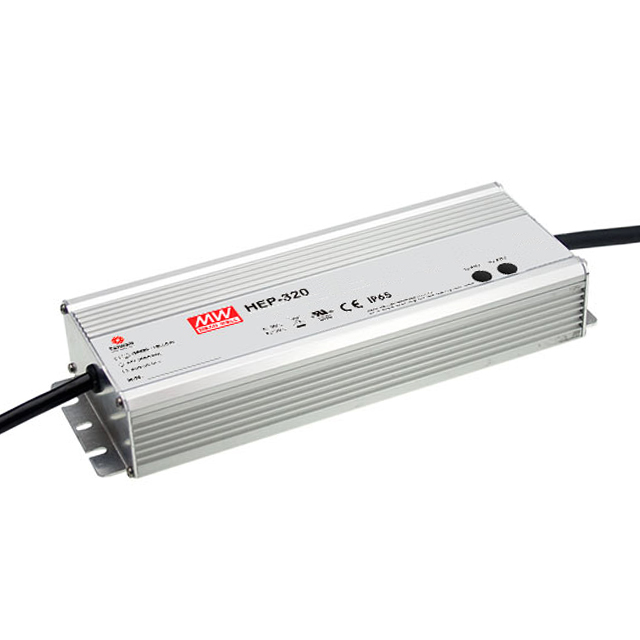

MEAN WELL/台湾明纬 开关电源 HEP-320-24A

HEP-320-24A概述

    320W 单输出开关电源 HEP-320 系列技术手册

    产品简介


    HEP-320系列是一款高性能的320瓦单输出开关电源,广泛应用于工业自动化、通信设备、医疗设备等领域。此系列电源具有稳定的电压输出和高效率的特点,能够为各类电子设备提供可靠的电力支持。

    技术参数


    以下是HEP-320系列的关键技术参数:
    - 输入电压范围: 90 ~ 305VAC
    - 频率范围: 47 ~ 63Hz
    - 额定功率: 320W
    - 直流输出电压: 12V, 15V, 24V, 36V, 48V, 54V
    - 额定电流: 19A(12V)、13.34A(24V)、8.9A(36V)、6.7A(48V)、5.95A(54V)
    - 电源效率: 91%(12V)、92.5%(15V)、94%(24V、36V、48V、54V)
    - 纹波与噪声: 150mVp-p(12V、15V、24V)、250mVp-p(36V)、350mVp-p(54V)

    产品特点和优势


    HEP-320系列开关电源具有以下特点和优势:
    - 高可靠性: 遵循EN55032、EN61000-4-2/-3标准,确保电源在严苛环境下稳定运行。
    - 宽输入电压范围: 支持90 ~ 305VAC的输入电压范围,适应不同地区的电网条件。
    - 高效能: 高达94%的电源效率,减少能源浪费,提高系统整体效能。
    - 紧凑设计: 体积小巧,方便安装和集成。

    应用案例和使用建议


    HEP-320系列常用于通信基站、医疗设备、工业控制等领域。根据手册中的应用示例,以下是一些使用建议:
    - 散热管理: 在高负载情况下,建议采取适当的散热措施,如使用散热片或风扇。
    - 过载保护: 由于电源内置过载保护电路,建议根据实际负载需求选择合适的型号。
    - 电缆连接: 使用符合规格的电缆连接,以确保电气连接的安全可靠。

    兼容性和支持


    HEP-320系列电源兼容多种工业标准,并且支持多种操作环境。制造商提供了详细的安装手册和技术支持服务,用户可以通过官网下载安装指南。

    常见问题与解决方案


    根据技术手册中的常见问题,以下是几个典型问题及解决方案:
    - 问题: 电源启动困难。
    - 解决方案: 检查输入电压是否在规定范围内,并确认所有接线正确无误。
    - 问题: 输出电压不稳定。
    - 解决方案: 调整内部电位器至合适位置,或者更换电源模块。
    - 问题: 故障后无法自动恢复。
    - 解决方案: 检查是否有短路或其他故障,确保电源完全断电后再重新启动。

    总结和推荐


    HEP-320系列开关电源凭借其高效率、高可靠性和广泛的适用范围,在工业和商业应用中表现出色。如果您需要一款稳定可靠的电源供应设备,HEP-320系列是一个值得考虑的选择。无论是对现有系统的升级还是新项目的开发,它都是一个明智的选择。

HEP-320-24A参数

参数
输出数量 1
电流-输出1 13.34A
最小输入电压 90V(AC),127V(DC)
电流-输出2 -
电压-输出4 -
负载调节 0.5%
最大输入电压 305V(AC),431V(DC)
电压-输出2 -
输出功率 320W
电压-输出3 -
电压-输出1 24V
长*宽*高 252mm*90mm*43.8mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HEP-320-24A数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HEP-320-24A HEP-320-24A数据手册

HEP-320-24A封装设计

查看详情并下载
Symbol
Footprint
3D Model
