PS-15-48

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 15W 1 85V(AC),120V(DC) 264V(AC),370V(DC) 0.5% 48V 底座安装 94mm*49mm*25mm
供应商型号: PS-15-48
供应商: Master
标准整包数: 2

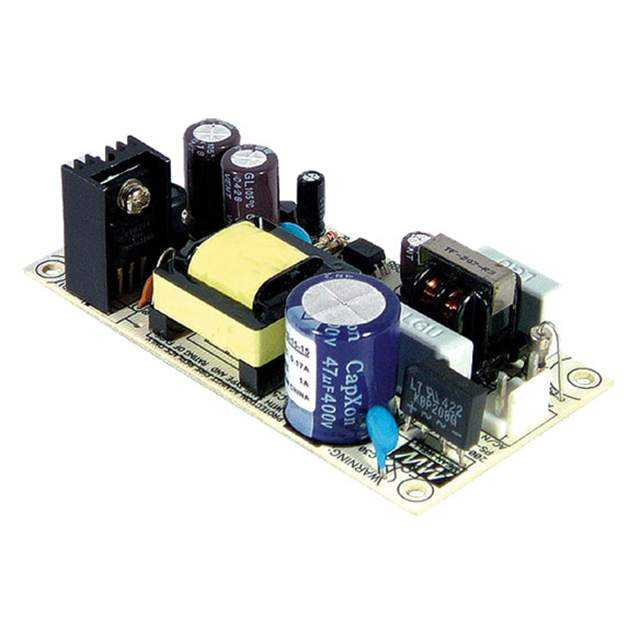

MEAN WELL/台湾明纬 开关电源 PS-15-48

PS-15-48概述


    产品简介


    本手册介绍的是PS-15系列15W单输出开关电源。该系列产品提供了多种直流电压输出选项,分别为5V、12V、15V、24V和48V,适用于各种不同需求的应用场合。这些电源广泛应用于电信设备、工业自动化、医疗设备、家用电器以及其他需要稳定直流电源的领域。

    技术参数


    | 参数 | PS-15-5 | PS-15-12 | PS-15-15 | PS-15-24 | PS-15-48 |
    |
    | 额定电流 | 2.8A | 1.25A | 1A | 0.625A | 0.313A |
    | 电流范围 | 0 ~ 2.8A | 0 ~ 1.25A | 0 ~ 1A | 0 ~ 0.625A | 0 ~ 0.313A |
    | 额定功率 | 14W | 15W | 15W | 15W | 15W |
    | 输出线性调节率 | 100mVp-p | 120mVp-p | 120mVp-p | 150mVp-p | 200mVp-p |
    | 输出负载调节率 | ±2.0% | ±2.0% | ±2.0% | ±2.0% | ±2.0% |
    | 持续时间(满载时) | 100ms | 100ms | 100ms | 100ms | 100ms |
    | 输入电压范围 | 85 ~ 264VAC | 120 ~ 370VDC | 120 ~ 370VDC | 120 ~ 370VDC | 120 ~ 370VDC |
    | 频率范围 | 47 ~ 63Hz | 47 ~ 63Hz | 47 ~ 63Hz | 47 ~ 63Hz | 47 ~ 63Hz |
    | 转换效率(典型值) | 74% | 77% | 77% | 79% | 77% |
    | 输入浪涌电流(典型值) | 0.4A/115VAC | 0.2A/230VAC | 0.2A/230VAC | 0.2A/230VAC | 0.2A/230VAC |
    | 泄漏电流 | <0.5mA / 240VAC | <0.5mA / 240VAC | <0.5mA / 240VAC | <0.5mA / 240VAC | <0.5mA / 240VAC |

    产品特点和优势


    PS-15系列开关电源具有多项独特功能和优势,包括但不限于:
    - 宽输入电压范围:能够在较宽的电压范围内正常工作,提高了产品的适用性。
    - 高转换效率:高效的电源转换能力,有助于减少能耗和热量产生。
    - 快速恢复特性:在过载或短路情况下能够迅速恢复,确保系统稳定性。
    - 多种保护机制:包括过温、过载和过压保护,进一步提升安全性。
    - 紧凑设计:尺寸小巧,便于安装和集成到各种设备中。

    应用案例和使用建议


    PS-15系列开关电源广泛应用于多个行业,如电信设备、医疗设备、工业控制等领域。例如,在一个医疗设备应用中,稳定的直流电源是必不可少的,PS-15系列开关电源通过其高精度和稳定性的输出特性,可以确保医疗设备正常运行。
    使用建议:
    - 在使用过程中,注意输入电压的波动,确保输入电压在规定的范围内。
    - 确保良好的散热条件,避免因过热导致的故障。
    - 在需要较高输出功率的应用场合下,可以考虑多台电源并联使用,以提供更高的输出电流。

    兼容性和支持


    PS-15系列开关电源与大多数标准接口兼容,包括JST B2P-VH和JST B3P-VH连接器。厂商提供全面的技术支持和售后服务,确保客户能够顺利使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压不稳定 | 确保输入电压在额定范围内 |
    | 输出电压波动较大 | 检查电源接地是否良好,确保无干扰 |
    | 过热报警频繁 | 适当增加散热措施,改善通风条件 |
    | 输出电流不足 | 检查负载情况,确认负载是否超出电源额定范围 |

    总结和推荐


    总体而言,PS-15系列开关电源以其高可靠性、稳定性和灵活性,成为许多应用领域的理想选择。其独特的功能和优势使其在市场上具有很强的竞争力。我们强烈推荐该产品给需要高效、稳定直流电源的用户。
    希望以上内容能为您的应用提供有价值的参考。如果您有任何疑问或需要进一步的信息,请随时联系我们。

PS-15-48参数

参数
输出数量 1
电压-输出1 48V
电压-输出3 -
输出功率 15W
最大输入电压 264V(AC),370V(DC)
电流-输出1 -
电压-输出2 -
最小输入电压 85V(AC),120V(DC)
负载调节 0.5%
电压-输出4 -
电流-输出2 -
长*宽*高 94mm*49mm*25mm
安装方式 底座安装
应用等级 商用级
零件状态 在售

PS-15-48数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 PS-15-48 PS-15-48数据手册

PS-15-48封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 10.304 ¥ 87.2749
20+ $ 9.1996 ¥ 76.4909
50+ $ 9.1996 ¥ 76.4909
库存: 74
起订量: 2 增量: 0
交货地:
最小起订量为:2
合计: ¥ 174.54
