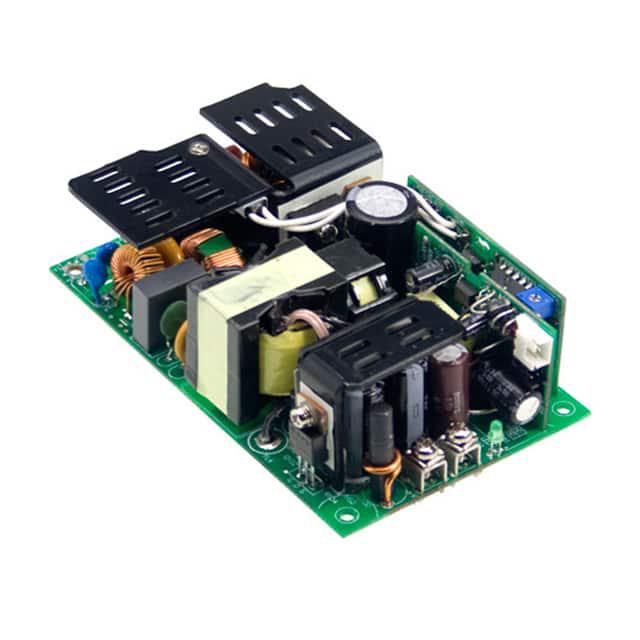

EPP-300-15

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 200W(300WForcedAir) 1 90V(AC),127V(DC) 264V(AC),370V(DC) 1% 13.33A 15V 底座安装 127mm*76.2mm*35mm
供应商型号: SCE-EPP-300-15
供应商: 海外现货
标准整包数: 1

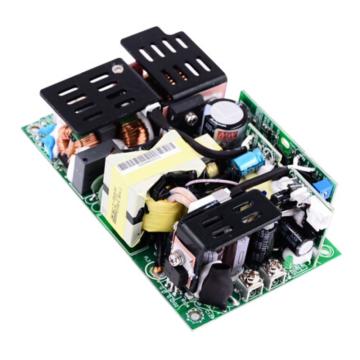

MEAN WELL/台湾明纬 开关电源 EPP-300-15

EPP-300-15概述


    产品简介


    EPP-300系列电源模块是一系列高效率的单输出开关电源,适用于多种工业应用场合。其设计包括内置有源功率因数校正(PFC)功能,能够在宽电压范围内稳定运行。主要功能是将交流电转换为直流电,并提供多个可调电压输出。该系列产品因其高效率、紧凑设计和多功能性,在通信、医疗、工业自动化等领域得到广泛应用。

    技术参数


    - 额定功率:300W(自然对流),300W(20.5CFM强制风冷)
    - 输入电压范围:90~264VAC,127~370VDC
    - 额定电流(20.5CFM):
    - EPP-300-12:0 ~ 25A
    - EPP-300-15:0 ~ 20A
    - EPP-300-24:0 ~ 12.5A
    - EPP-300-27:0 ~ 11.12A
    - EPP-300-48:0 ~ 6.25A
    - 输出电压调整范围:
    - 12V:11.4~12.6V
    - 15V:14.25~15.75V
    - 24V:22.8~25.2V
    - 27V:25.65~28.35V
    - 48V:45.6~50.4V
    - 线性调节率:±3.0%(12V/15V)、±2.0%(24V/27V/48V)
    - 负载调节率:±0.5%
    - 启动时间:90~264VAC下全负载时为13ms/230VAC或23ms/115VAC
    - 频率范围:47~63Hz
    - 功率因数(典型值):PF > 0.93(230VAC),PF > 0.98(115VAC全负载)
    - 输入效率(典型值):92.5%~93%
    - 浪涌电流(典型值):3.5A/115VAC,1.8A/230VAC
    - 泄漏电流:小于2mA/240VAC
    - 安全标准:UL62368-1, TUV EN62368-1, EAC TP TC 004 认证
    - 工作温度:-30℃~+70℃
    - 湿度范围:20%~90%非凝结
    - 存储温度和湿度:-40℃~+85℃,10%~95%RH
    - 温度系数:±0.03%/℃(0~50℃)
    - 振动测试:10~500Hz,2G 10分钟/1周期,60分钟每轴X、Y、Z
    - 保护功能:过载保护、过电压保护、过温保护
    - 冷却方式:自由空气对流、强制风冷
    - 重量:0.37 kg
    - 尺寸:127×76.2×35mm(长×宽×高)

    产品特点和优势


    EPP-300系列电源模块具有以下特点和优势:
    - 高效率:最高可达93%,能够有效降低能源损耗。
    - 紧凑设计:体积小巧,便于安装和空间利用。
    - 宽电压输入范围:适应多种电源环境,减少了对外部稳压设备的需求。
    - 多重保护功能:具备过载、过压、过温保护功能,确保系统的稳定性和安全性。
    - 远程控制功能:通过远程传感器可以实时监控系统状态,提高维护效率。
    - 长时间工作稳定性:提供长达5秒的瞬态浪涌保护,提高了设备的可靠性和耐用性。
    - 多种接口和连接方式:灵活多样的接线端子,方便连接各种负载设备。

    应用案例和使用建议


    EPP-300系列电源模块广泛应用于各类工业场合,如通信设备、医疗设备、工业自动化控制设备等。例如,一个电信基站可能需要多个此类电源模块来提供稳定的直流电源供应。在使用过程中,建议用户按照以下几点进行优化:
    - 确保输入电源符合规范要求,以避免瞬态电压对电源模块造成损害。
    - 定期检查散热系统是否正常工作,特别是在高温环境下,以防止因过热导致的保护性关机。
    - 在系统设计初期考虑电源模块的布局和走线,以减少电磁干扰和信号传输损失。

    兼容性和支持


    EPP-300系列电源模块具有良好的兼容性,能与市面上大部分电子设备兼容。厂商提供三年质保服务,同时也提供技术支持热线和在线服务,帮助客户解决任何技术问题。对于特殊应用需求,可以联系厂商定制化开发,满足不同应用场景的需求。

    常见问题与解决方案


    - Q: 电源模块在低温环境下无法正常启动?
    - A: 检查是否由于输入电压过低引起。建议检查输入电压,并根据需要增加稳压设备或调整电源输入。
    - Q: 输出电压不稳定,波动较大?
    - A: 可能是负载电流变化过大引起的。可以尝试调整负载分布或增加外部滤波电容以平滑输出电压。
    - Q: 系统出现过温报警?
    - A: 确认散热系统是否正常工作。检查散热风扇是否运转正常,确保有足够的通风条件。

    总结和推荐


    EPP-300系列电源模块以其卓越的性能和广泛的应用场景成为市场上的一款热门产品。其高效率、多重保护功能、丰富的功能配置以及优秀的兼容性使其成为许多工业应用的首选。如果您正在寻找一款高性能且可靠的电源解决方案,EPP-300系列无疑是值得考虑的选择。

EPP-300-15参数

参数
输出功率 200W(300WForcedAir)
电压-输出1 15V
电压-输出4 -
负载调节 1%
最大输入电压 264V(AC),370V(DC)
电压-输出3 -
电压-输出2 -
输出数量 1
电流-输出1 13.33A
电流-输出2 -
最小输入电压 90V(AC),127V(DC)
长*宽*高 127mm*76.2mm*35mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

EPP-300-15数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 EPP-300-15 EPP-300-15数据手册

EPP-300-15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 523.0974
5+ ¥ 505.6168
10+ ¥ 481.21
20+ ¥ 463.8394
库存: 113
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 523.09
直接购买
加入购物车
