GSM90B12-P1M

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 80W 1 80V(AC) 264V(AC) 5% 桌面安装 145mm*60mm*32mm
供应商型号: SCE-GSM90B12-P1M
供应商: 海外现货
标准整包数: 1

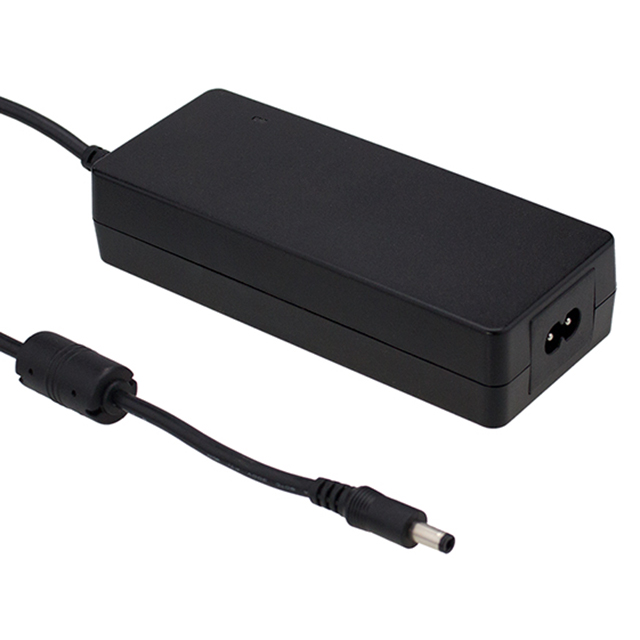

MEAN WELL/台湾明纬 开关电源 GSM90B12-P1M

GSM90B12-P1M概述

    GSM90B 系列 90W AC-DC 医用适配器技术手册

    1. 产品简介


    GSM90B 系列 90W AC-DC 医用适配器是专门为医疗设备设计的高效电源转换装置。它提供多种输出电压选项,包括 12V、15V、19V、24V 和 48V,广泛应用于医疗器械、实验室设备及其他需要稳定电源的场合。

    2. 技术参数


    | 参数 | 描述 |

    | 输出电压 | 12V、15V、19V、24V、48V |
    | 额定电流 | 视输出电压而定(最大90W) |
    | 电流范围 | 视输出电压而定 |
    | 额定功率 | 最大90W |
    | 输出纹波与噪声 | 最大120mVp-p至200mVp-p |
    | 输入电压范围 | 80VAC ~ 264VAC |
    | 频率范围 | 47Hz ~ 63Hz |
    | 功率因数 | 满载时PF>0.91(230VAC)/ PF>0.95(115VAC) |
    | 效率 | 88% ~ 91% |
    | 输入电流 | 视输入电压而定 |
    | 冷启动浪涌电流 | 30A / 115VAC 或 60A / 230VAC |
    | 泄漏电流 | 最大100uA / 264VAC |
    | 工作温度范围 | -30°C ~ +70°C |
    | 工作湿度范围 | 20% ~ 90% RH |
    | 存储温度范围 | -40°C ~ +85°C |
    | 存储湿度范围 | 10% ~ 95% RH |
    | MTBF(平均无故障时间) | 最小405.6K小时 |

    3. 产品特点和优势


    GSM90B系列医用适配器具备多个独特功能和优势,使其在市场上具有较强的竞争力:
    - 高效率:高达91%,能够有效减少能源浪费,提高系统整体能效。
    - 宽输入电压范围:支持80VAC至264VAC的宽泛输入电压,适应不同的电网环境。
    - 低泄漏电流:符合医疗安全标准,保证用户安全。
    - 高可靠性:满足医疗设备严格的耐用性和可靠性要求,具备过温保护和短路保护机制。
    - 兼容多种输出电压:便于在不同设备间灵活切换,降低库存成本。

    4. 应用案例和使用建议


    GSM90B系列适配器广泛应用于医疗器械、实验室仪器及科研设备等领域。例如,在某些便携式医疗设备上,由于其轻巧的设计和高稳定性,成为首选电源解决方案。
    使用建议:
    - 环境选择:确保适配器工作环境温度在-30°C至+70°C范围内,并保持良好的通风条件。
    - 负载匹配:根据具体应用需求,选择合适的输出电压和电流,避免长期超负荷运行。

    5. 兼容性和支持


    - 兼容性:与主流医疗设备接口兼容,如DIN、P1M等标准连接器。
    - 支持服务:提供全面的技术支持与维护服务,确保客户使用无忧。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 适配器发热严重 | 检查是否通风不良,或是否超过额定负载 |
    | 无法正常启动 | 检查输入电源是否稳定,连接是否可靠 |
    | 输出电压不稳定 | 确认负载是否超出了适配器的额定范围 |

    7. 总结和推荐


    GSM90B系列90W AC-DC医用适配器凭借其高效率、高可靠性以及广泛的兼容性,成为医疗设备供电的理想选择。无论是从性能指标还是用户体验角度来看,这款产品都表现出色。强烈推荐使用GSM90B系列适配器,特别是在医疗设备中需要高度稳定性和可靠性的环境中。

GSM90B12-P1M参数

参数
最小输入电压 80V(AC)
电流-输出1 -
负载调节 5%
电流-输出2 -
电压-输出4 -
输出功率 80W
电压-输出3 -
最大输入电压 264V(AC)
电压-输出1 -
输出数量 1
电压-输出2 -
长*宽*高 145mm*60mm*32mm
安装方式 桌面安装
应用等级 医疗级
零件状态 在售
包装方式 盒装

GSM90B12-P1M数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 GSM90B12-P1M GSM90B12-P1M数据手册

GSM90B12-P1M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 293.9812
5+ ¥ 284.0865
10+ ¥ 270.4539
20+ ¥ 260.6692
库存: 180
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 293.98
