QP-320F

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 316W开关电源, 5 V dc, ±15 V dc, ±24 V dc输出电压 1.6A输出电流, 4输出点
供应商型号: TW-QP-320F
供应商: 国内现货
标准整包数: 1

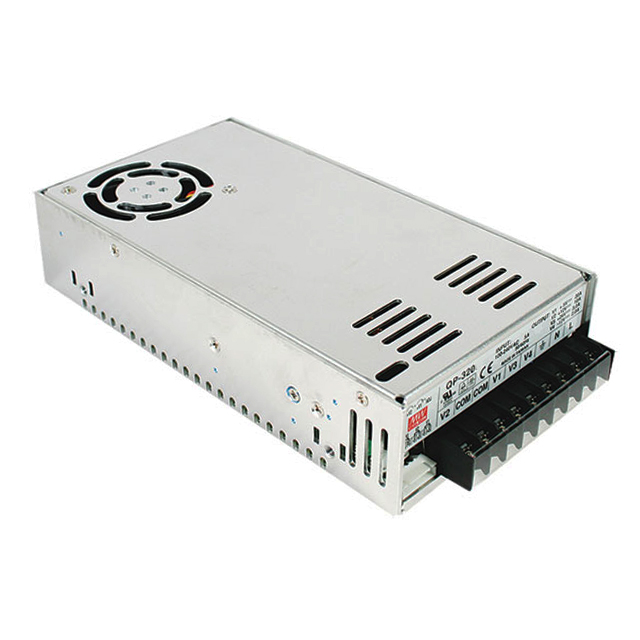

MEAN WELL/台湾明纬 开关电源 QP-320F

QP-320F概述


    产品简介


    QP-320系列电源模块是一款具备多路输出功能的直流电源,适用于广泛的工业及通信设备。此系列产品提供多种电压输出,包括5V、12V、15V、24V,以及其他特殊电压(如-12V、-15V)。QP-320系列的最大功率为320W,具有功率因数校正(PFC)功能,能够有效提升能源效率,降低能耗。该电源模块主要用于电信、数据通信、计算机服务器、工业控制等领域。

    技术参数


    - 型号: QP-320D, QP-320F
    - 输入电压范围: AC 90~264V, DC 127~370V
    - 频率范围: 47~63Hz
    - 输入效率: 典型值为83%
    - 输出电流: CH1、CH2最大20A,CH3、CH4最大10A
    - 输出功率: 最大320W
    - 纹波与噪声 (最大): 100mVp-p至150mVp-p不等
    - 电压调整范围:
    - CH1, CH2: 5.75~6.75V, 13.8~16.2V
    - CH3, CH4: 5.75~6.75V, 17.25~20.25V
    - 电压调整精度:
    - CH1, CH2: ±3.0%
    - CH3, CH4: ±10%
    - 线性调节:
    - CH1, CH2: ±1.0%, ±2.0%
    - CH3, CH4: ±2.0%, ±3.0%
    - 负载调节:
    - CH1, CH2: ±2.0%, ±3.0%
    - CH3, CH4: ±6.0%, ±8.0%
    - 启动时间和保持时间:
    - 启动时间: 16ms (满载)
    - 保持时间: 900ms (满载)

    产品特点和优势


    QP-320系列电源模块具有多种保护功能,如过流保护(折返式限流,故障消除后自动恢复)、过压保护(关断输出电压,需重新供电恢复)和过温保护(关断输出电压,温度下降后自动恢复)。这些特性使得该产品在各种复杂的应用环境中能够稳定运行,提升了系统可靠性和使用寿命。此外,其高效率和宽输入电压范围使其非常适合于要求严格的工业应用场合。

    应用案例和使用建议


    应用案例
    QP-320系列电源模块常用于电信设备、数据通信系统、服务器、工业自动化设备等领域。例如,在电信基站中,该电源模块可以为多个关键组件提供稳定的电源供应,确保系统正常运行。
    使用建议
    在使用QP-320系列电源模块时,建议严格按照手册中的安全操作规范进行安装和接线,特别是在高压环境下使用时。此外,由于该模块具有多种保护功能,可以考虑在复杂系统中增加监测和报警机制,以提高系统的整体可靠性。

    兼容性和支持


    QP-320系列电源模块支持多种标准,包括UL60950-1、TUV EN60950-1和EN55032 (CISPR32) Class B等,确保了其在不同地区和应用中的广泛兼容性。制造商提供了详细的技术支持和维护服务,包括详细的安装指南和技术文档,帮助用户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题: 电源无法启动
    - 解决方法: 检查输入电压是否在允许范围内,确认所有连接正确无误,并检查是否有保险丝烧断。

    - 问题: 输出电压不稳定
    - 解决方法: 确认负载是否超出了规定的范围,检查是否有外部干扰信号影响到电源模块的稳定性。

    总结和推荐


    综上所述,QP-320系列电源模块是一款高效、稳定且易于集成的多路输出电源解决方案。其广泛的适用范围、卓越的性能表现和全面的安全保护功能使其成为众多工业应用的理想选择。推荐在需要高性能电源供应的场合使用QP-320系列电源模块。

QP-320F参数

参数
最大输入电压 264V(AC),370V(DC)
电压-输出3 24V
输出功率 316W
电流-输出1 20A
电压-输出2 15V
负载调节 2%,3%,6%,8%
最小输入电压 90V(AC),127V(DC)
输出数量 4
电压-输出4 1.6 A
电流-输出2 8A
电压-输出1 5V
长*宽*高 215mm*115mm*50mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

QP-320F数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 QP-320F QP-320F数据手册

QP-320F封装设计

查看详情并下载
Symbol
Footprint
3D Model
