首页  >  产品百科  >  QP-150-3B

QP-150-3B

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 150W开关电源, 3.3 V dc, 5 V dc输出电压 5 A, 10 A, 600 mA输出电流, 4输出点
供应商型号: 1866-3949-ND
供应商: Digi-Key
标准整包数: 1

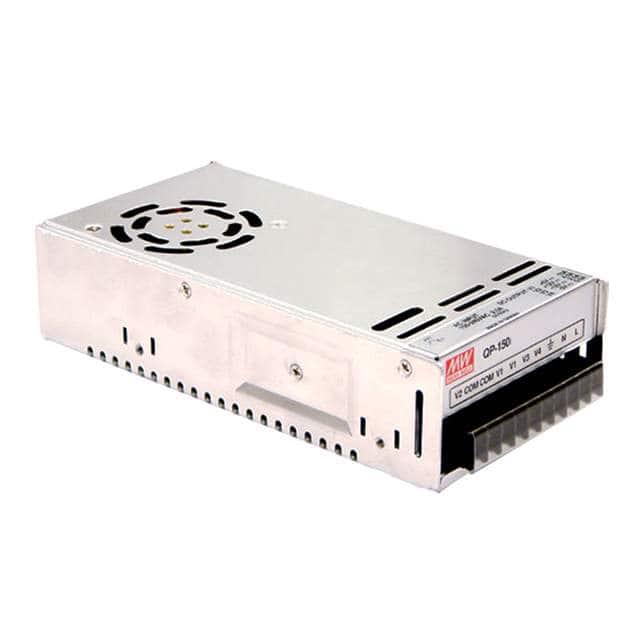

MEAN WELL/台湾明纬 开关电源 QP-150-3B

QP-150-3B概述


    产品简介




    QP-150系列是一种高性能的四输出直流电源模块,适用于广泛的应用领域,包括通信设备、工业控制、医疗设备以及消费电子产品。该模块具备多路可调电压输出,能够在严苛的工作环境中稳定运行。产品通过了多项国际安全和电磁兼容性认证,确保了其高可靠性和安全性。


    技术参数




    | 参数 | 描述 |
    | ---------------------------- | ------------------------------------------------ |
    | 输入电压范围 | AC 90 ~ 264V,DC 127 ~ 370V |
    | 额定电流 | 最大2.5A/115VAC,1.2A/230VAC |
    | 输出电压调节范围 | CH1:5.75 ~ 6.75V,CH2:3.8 ~ 4.4V,其他通道类似 |
    | 线性调节率 | <±0.1% |
    | 负载调节率 | <±0.2% |
    | 设置时间/上升时间 | <24ms/全负载 |
    | 保持时间(典型值) | 800ms/230VAC,2200ms/115VAC 全负载时 |
    | 工作频率范围 | 47 ~ 63Hz |
    | 功率因数(典型值) | 0.95/230VAC,0.98/115VAC 全负载时 |
    | 转换效率(典型值) | 76% |
    | 启动冲击电流(典型值) | <3.5mA/240VAC |
    | 泄漏电流 | <3.5mA/240VAC |
    | 安全标准 | UL60950-1, TUV EN60950-1, EAC TP TC 004 批准 |
    | 工作温度 | -10 ~ +60℃ (详见“降额曲线”) |
    | 工作湿度 | 20 ~ 90%RH 非凝结 |
    | 存储温度湿度 | -20 ~ +85℃,10 ~ 95%RH 非凝结 |
    | 温度系数 | ±0.03%/℃(0~50℃) |
    | 振动 | 10 ~ 500Hz,2G 10min/周期,每个方向60min |
    | 平均无故障时间(MTBF) | ≥141.5K小时 |
    | 其他尺寸 | 1999950mm(长宽高) |


    产品特点和优势




    QP-150系列的主要特点和优势包括:

    1. 多路可调电压输出:提供了多种标准输出电压选项,满足不同设备的需求。
    2. 高可靠性:具备过温关断功能,温度恢复后自动重启,提升系统的稳定性。
    3. 高效能:具有高的功率转换效率和良好的线性/负载调节率,减少能量损耗。
    4. 严格的电磁兼容性设计:通过EN55032和EN61000等国际标准,适合在各种电磁干扰环境下使用。
    5. 坚固耐用:具备优良的机械结构和高振动防护等级,适合严苛工业环境。
    6. 紧凑设计:体积小巧,便于安装和集成到各种系统中。


    应用案例和使用建议




    应用案例


    1. 通信设备:提供稳定的电源供应,确保数据传输的连续性。
    2. 工业自动化:可用于控制单元,保证控制系统在各种条件下正常运行。
    3. 医疗设备:提供可靠的电力保障,确保医疗设备的安全性和稳定性。

    使用建议


    1. 环境条件:考虑到产品的工作温度范围为-10℃至+60℃,在高温环境下使用时应注意散热措施。
    2. 负载匹配:合理选择输出电压和电流,避免长期过载运行,以延长产品寿命。
    3. 电磁干扰防护:在可能存在强烈电磁干扰的环境中,采用额外的滤波措施,以确保系统稳定运行。


    兼容性和支持




    QP-150系列电源模块与其他主流品牌的电子设备和电路板兼容,用户可以方便地进行替换和升级。厂商提供全面的技术支持和售后服务,包括安装指导、故障排查以及定期的产品维护计划。


    常见问题与解决方案




    1. 输出电压不稳定:检查输入电压是否在正常范围内,确认负载是否过大,必要时增加外部稳压器。
    2. 无法启动:检查接线是否正确,确保输入电压和频率符合要求。
    3. 发热异常:检查散热系统是否正常工作,必要时增加散热片或风扇。
    4. 电磁干扰问题:确保符合相关电磁兼容标准,必要时添加屏蔽罩或其他防护措施。


    总结和推荐




    QP-150系列直流电源模块以其强大的性能、广泛的应用领域以及高度的可靠性和兼容性,在多个行业都有着卓越的表现。无论是对于新项目的设计还是现有系统的升级,都是一款值得推荐的优质产品。

QP-150-3B参数

参数
输出数量 4
电压-输出1 5V
电流-输出1 10A
电压-输出3 12V
电流-输出2 10A
最大输入电压 264V(AC),370V(DC)
电压-输出4 600 mA
电压-输出2 3.3V
最小输入电压 90V(AC),127V(DC)
输出功率 150W
负载调节 2%,2%,6%,2%
长*宽*高 199mm*99mm*50mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

QP-150-3B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 QP-150-3B QP-150-3B数据手册

QP-150-3B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 106.3504 ¥ 890.0199
5+ $ 101.2939 ¥ 847.7035
10+ $ 99.189 ¥ 830.0876
25+ $ 96.4741 ¥ 807.368
库存: 33
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 890.01
