首页  >  产品百科  >  OWA-120U-30

OWA-120U-30

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 120W 1 90V(AC) 264V(AC) 0.5% 桌面安装 191mm*63mm*37.5mm
供应商型号: OWA-120U-30
供应商: Master
标准整包数: 1

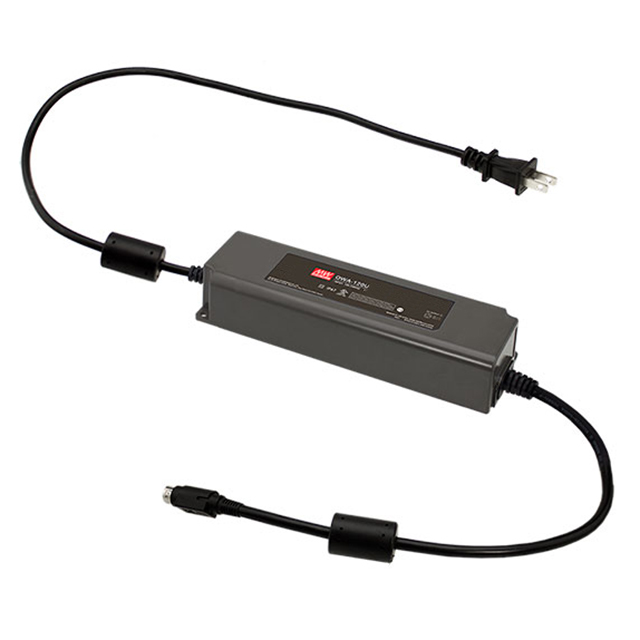

MEAN WELL/台湾明纬 开关电源 OWA-120U-30

OWA-120U-30概述


    产品简介


    120W 单输出防水适配器 OWA-120U 系列
    OWA-120U 系列是来自 Mean Well 的 120W 单输出防水适配器。该系列适配器适用于多种工业和户外应用,能够提供稳定可靠的电源输出。通过其 IP67 防水等级,OWA-120U 系列能够在恶劣环境下正常工作,确保高可靠性。

    技术参数


    - 输出电压范围: 90 ~ 264VAC / 127 ~ 370VDC
    - 额定电流: 12V - 10A, 15V - 8A, 20V - 6A, 24V - 5A, 30V - 4A, 36V - 3.4A, 42V - 2.9A, 48V - 2.5A, 54V - 2.3A
    - 额定功率: 120W(不同型号略有差异)
    - 线性调节率: ≤ 4.0%
    - 负载调节率: ≤ 4.0%
    - 电压波动: ± 4.0%
    - 纹波和噪声 (最大值): 12V - 150mVp-p, 15V - 150mVp-p, 20V - 150mVp-p, 24V - 150mVp-p, 30V - 200mVp-p, 36V - 200mVp-p, 42V - 250mVp-p, 48V - 250mVp-p, 54V - 350mVp-p
    - 工作温度: -40°C ~ +70°C(参考降额曲线)
    - 工作湿度: 20% ~ 95% RH(非冷凝)
    - 储存温度: -40°C ~ +80°C
    - 振动: 10 ~ 500 Hz, 5G 12分钟/周期,每轴72分钟
    - MTBF: 最小 294.3K 小时(符合 MIL-HDBK-217F)

    产品特点和优势


    1. 高性能和稳定性: OWA-120U 系列具有高达 90.5% 的工作效率,适用于各种工业和户外应用。
    2. 防水设计: IP67 防护等级,适合恶劣环境。
    3. 多功能驱动模式: 支持恒流和恒压驱动模式,可直接驱动或配合 LED 驱动器使用。
    4. 高可靠性: 自动恢复短路保护,自动恢复过温保护。

    应用案例和使用建议


    应用案例
    - 工业控制: 在自动化生产线中为传感器和控制系统提供稳定的电源。
    - 户外照明: 为路灯和其他户外照明设备提供电源,特别是在雨季或潮湿环境中。
    - LED 照明: 为商业和家庭 LED 灯具提供稳定且高效的电源。
    使用建议
    1. 安装方向: 建议垂直安装以提高散热效果。
    2. 环境温度监控: 在极端环境下工作时,定期检查环境温度,避免长时间超负荷运行。
    3. 电源线连接: 确保输入和输出插头牢固连接,减少接触不良的风险。

    兼容性和支持


    OWA-120U 系列适配器与其他电子元器件的兼容性良好。如果您在安装过程中遇到任何问题,建议联系 Mean Well 客户支持,获取详细的指导和支持。

    常见问题与解决方案


    1. 问题: 输出电压不稳定。
    - 解决方案: 检查输入电源是否稳定,并确保负载不在过高或过低的范围内。
    2. 问题: 设备无法启动。
    - 解决方案: 检查输入电源是否已正确连接,并确保输入电压在规定范围内。
    3. 问题: 输出电流异常。
    - 解决方案: 检查负载是否超过额定值,适当降低负载。

    总结和推荐


    OWA-120U 系列适配器凭借其高效的工作性能、防水设计和多样的驱动模式,在多种工业和户外应用中表现出色。强烈推荐用于需要高可靠性和稳定性的工作环境中。如果您正在寻找一个适合复杂应用的电源解决方案,OWA-120U 系列无疑是一个优秀的选择。

OWA-120U-30参数

参数
负载调节 0.5%
电流-输出2 -
输出功率 120W
电压-输出1 -
最大输入电压 264V(AC)
最小输入电压 90V(AC)
输出数量 1
电压-输出2 -
电压-输出3 -
电流-输出1 -
电压-输出4 -
长*宽*高 191mm*63mm*37.5mm
安装方式 桌面安装
应用等级 商用级
零件状态 在售
包装方式 盒装,散装

OWA-120U-30数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 OWA-120U-30 OWA-120U-30数据手册

OWA-120U-30封装设计

查看详情并下载
Symbol
Footprint
3D Model
