PSC-60B

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 59W开关电源, 27.6V 直流输出电压 1.4 A, 750 mA输出电流, 2输出点
供应商型号: TW-PSC-60B
供应商: 国内现货
标准整包数: 1

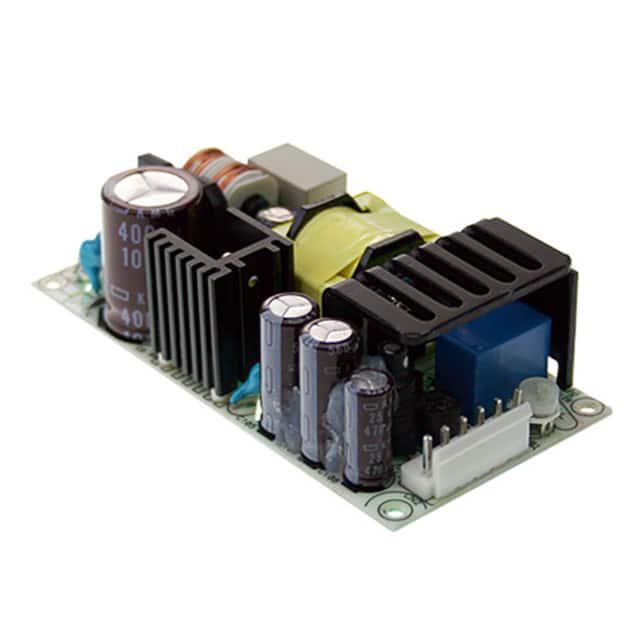

MEAN WELL/台湾明纬 开关电源 PSC-60B

PSC-60B概述

    PSC-60系列电源模块技术手册解析

    1. 产品简介


    PSC-60系列是一款高效能的直流电源模块,集成了电池充电器(UPS功能),适用于多种工业及民用应用场景。其主要功能包括为设备提供稳定的直流电压输出,并且在交流电源中断时能够切换到电池供电,保证设备连续运行。该系列电源模块设计紧凑,安装简便,适用于通信设备、控制系统、医疗设备等领域。

    2. 技术参数


    | 参数 | 值 |

    | 型号 | PSC-60系列 |
    | 输入电压范围 | 90 ~ 264VAC (127 ~ 370VDC) |
    | 额定电流 | CH1: 1.4A, CH2: 0.75A |
    | 输出功率 | 59.34W (单通道) |
    | 输出电压调整范围 | CH1: 12 ~ 15V, CH2: 13.8V |
    | 纹波噪声 | ≤120mVp-p |
    | 线性调节率 | ±1.0% |
    | 负载调节率 | ±0.5% |
    | 效率 | 84% (典型值) |
    | 工作温度范围 | -20 ~ +70℃ (根据降额曲线) |
    | 存储温度湿度范围 | -20 ~ +85℃, 10 ~ 95%RH |
    | 过压保护 | 14.49 ~ 18.63V |
    | 欠压保护 | 电池低电压 < 11V |

    3. 产品特点和优势


    PSC-60系列电源模块具备以下独特优势:
    - 高效率:典型效率达到84%,有效降低能源损耗,适合节能要求较高的应用场景。
    - 宽输入电压范围:输入电压范围为90 ~ 264VAC,适应不同的电网条件,确保全球范围内稳定运行。
    - 可靠的保护机制:内置过压、欠压、短路等多重保护机制,确保设备安全运行。
    - 灵活的电压输出:支持多个输出通道,且输出电压可调,满足不同负载需求。
    - 强大的EMC性能:通过多项电磁兼容性认证,确保在复杂电磁环境中稳定工作。

    4. 应用案例和使用建议


    PSC-60系列广泛应用于各种工业及民用场景,例如通信设备、控制系统、医疗设备等。具体应用案例包括:
    - 通信基站:提供稳定的直流电源,保证设备在电网异常情况下正常工作。
    - 医疗设备:在电网故障时无缝切换至电池供电,确保设备持续运行。
    - 自动化控制设备:为控制器和传感器提供稳定电源,提高系统可靠性。
    使用建议:
    - 在安装时,请确保符合电源模块的输入电压范围,以避免过压或欠压现象。
    - 定期检查电源模块的工作状态,及时发现并处理潜在问题,延长设备寿命。
    - 根据负载情况合理设置输出电压和电流,避免长期过载运行。

    5. 兼容性和支持


    PSC-60系列电源模块具有良好的兼容性,可以与其他标准接口的设备连接。厂商提供详尽的技术支持,包括安装指导、故障排查和维修服务,确保客户获得最佳使用体验。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在允许范围内,重新设定输出电压。 |
    | 电源模块无法启动 | 检查输入接线是否正确,确认输入电源是否有问题。 |
    | 过热保护触发 | 减轻负载或改善散热条件。 |
    | 输出电流波动大 | 检查负载是否过于波动,调整负载连接方式。 |

    7. 总结和推荐


    综上所述,PSC-60系列电源模块凭借其高效率、宽输入电压范围、可靠的保护机制以及丰富的功能,在各类工业和民用场景中表现出色。强烈推荐给需要可靠直流电源解决方案的用户。无论是在工业控制、通信、医疗还是其他领域,PSC-60系列都是理想的选择。

PSC-60B参数

参数
电流-输出2 750mA
电压-输出1 27.6V
输出功率 59W
电压-输出3 -
最小输入电压 90V(AC),127V(DC)
最大输入电压 264V(AC),370V(DC)
电压-输出4 -
输出数量 2
负载调节 0.5%
电压-输出2 27.6V
电流-输出1 1.4A
长*宽*高 101.6mm*50.8mm*29mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

PSC-60B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 PSC-60B PSC-60B数据手册

PSC-60B封装设计

查看详情并下载
Symbol
Footprint
3D Model
